ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ГЮ ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

Н АВТОРЮЙОФВ(СВИДЕГИВСТВУ (21) 3381337/24-06 (22) 05.01.82 (46) 07.06.83. Бюл. В 21 (72) В.Я.Самийленко и A.È.Kðèâîøåÿ (71) Кременчугский ордена Ленина автомобильный завод им. 50-летия

Советской украины . (53) 66.047.451(088.8) (56) l. Альбом оборудования окрасочных цехов. М., Химия, 1974, . c.198.

2. Териорадиационная сушка ла кокрасочных покрытий. М., Филиал

Всесоюзного института .йаучной и технической инФормации, 1959, с.4.

3. авторское свидетельство СССР В 666060, кл, F 26 В 15/12, 1976.

4. 1ийовые технологические процессы, оборудование и средства механизации для .производства лакокрасочиых покрытий. м., министерство тракторного и сельскохозяйственного машиностроения СССР, 1970, с.141. (54 (57) СУШИЛЬНАЯ KANEPA, содержащая корпус, установленный на его своде конвейер, снабженный защитным кожухом и несущий подвески для высушиваемых изделий, проходящие через выполненную в своде корпуса . продольную щель, сообщающую полости кожуха и корпуса н имеющую тепловой затвор, и приточные воздуховоды с щелевыми соплами, о т л и ч а ющ а я с я тем, что, с целью умень» щения тепловых потерь, сопла расположены по обе стороны щели с образованием с последней воздухо-воздушных инжекторов, служащих тепловым затвором.

1021895

Изобретение относится к устрой- . ствам для сушки твердых материалов или предметов, в частности к установкам для сушки иэделий.

Известны сушильные камеры, содержащие корпус с подвесным конвейером и продольной щелью для прохода подвесок, уплотненной тепловыми затворами, и приточный воэдуховод (1).

Недостатком этих камер является то, что в них имеют место значитель- (О ные потери тепла иэ-эа нагрева частей конвейера, перемещаемых за пределы сушильной камеры, что увеличивает, в свою очередь, затраты тепла на процесс сушки. Кроме того, теПлоноси- (5 тель воздействует на подвижные и вращающиеся части конвейера, уменьшая срок их службы.

Известна также сушильная камера, содержащая корпус, подвесной кон- о вейер, приточный воэдуховод, а также тепловой затвор, выполненный в виде механических упругих уплотнителей продольной щели для прохода подвесок ,.конвейера ) 2).

В указанной камере частично решена задача сокращения потерь тепла.

Однако утечка тепла все-таки происходит. Это объясняется, во-первых, ненадежной работой механических уп.ругих уплотнителей, которые, постоянно взаимодействуя с подвесками конвейера, быстро изнашиваются, де-, формируются, обрываются, открывая таким образом продольную щель для прохода подвесок конвейера, через которую выходит теплоноситель (горячий воздух).

Кроме того, в момент движения подвесок конвейера из-эа отклонения уплотнителей возникает местное рас- . 40 крытие продольной щели, что также способствует потере тепла из сушильной камеры., Известна также сушильная камера для сушки изделий, содержащая кор- 45 пус, подвесной конвейер, вынесенный эа пределы сушильной камеры, продольную щель в корпусе для прохода подвесок конвейера, тепловой гидрозатвор (3 j.

Эта камера имеет следующие недостатки: сложность, наличие гидравлического затвора вызывает дополнительные расходы энергии, связанные с нагревом и испарением рабочей жидкости гидроэатвора, применение гидроэатвора ограничивает технологические воэможности камеры, так как температура сушки изделий не должна превышать температуру кипения рабочей жидкости гидрозатвора. 60

Наиболее близкой к изобретению по технической сущности является сушильная камера, содержащая корпус, установленный на его своде конвейер, снабженный защитньм кожухом и не- 65 сущий подвески для высушиваемых иэделий, проходящие через выполненную в своде корпуса продольную щель, сообщающую полости кожуха и корпуса и имеющую тепловой затвор в виде упругого уплотнительного элемента, и приточные воздуховоды со щелевыми соплами 4).

Однако во-первых, утечка тепла в известной камере происходит в местах деформации, отгиба, преждевременного износа и выхода из строя (обрыва) упругого уплотнительного элемента теплового затвора. Во-вторых, в сушильной камере, вследствие нерациональных потоков нагретого теплоносителя, во время обдува им иэделий, у продольной щели, уплотненной тепловым затвором, повышается динамический напор, что также сп9собствует утечке тепла через затвор.

Повышение динамического напора у продольной щели сушильной камеры обусловлено наличием заборных коробов, отбирающих нагретый теплоноситель и расположенных в непосредственной близости от продольной щели.

Цель изобретения — уменьшение тепловых потерь.

Цель достигается тем, что в сушильной камере, содержащей корпус, установленный на его своде конвейер, снабженный защитным кожухом и несущий подвески для высушиваемых иэделий, проходящие через выполненную в своде корпуса продольную щель, сообщающую полости кожуха .и корпуса и имеющую тепловой затвор, и приточные воздуховоды с щелевыми соплами, последние расположены по обе стороны щели с образованием с последней воз-, духо-воздушных инжекторов, служащих тепловым затвором.

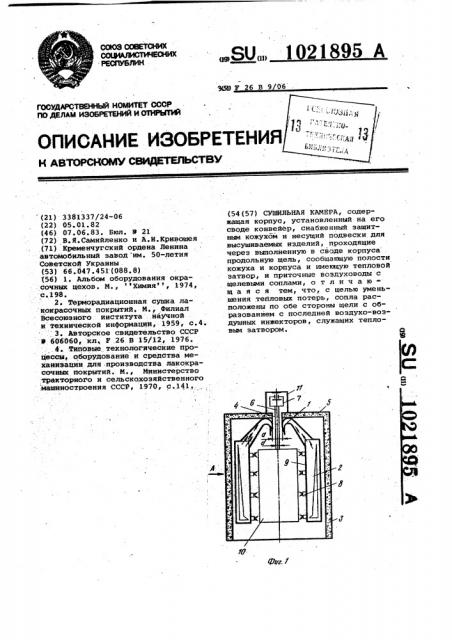

На фиг.1 показана схема камеры, разрез; на фиг.2 — вид A на фиг.1.

Щелевые сопла 1 приточных воздуховодов 2, помещенных внутри корпуса 3 сушильной камеры, расположены по обе стороны продольной щели 4, выполненной в своде 5 сушильной камеры, для прохода подвесок б подвесного конвейера 7. Кроме того, воздуховоды 2 снабжены соплами 8, расположенны,ми на поверхностях 9 воздуховодов 2,,обращенных к изделиям 10. В свою очередь подвесной конвейер 7, вынесенный за пределы сушильной камеры, огражден защитным кожухом 11, плотно прикрепленньм к своду 5 сушильной камеры. На подвесках б конвейера 7 закрепляются иэделия 10. Сопла 1 со щелью 4 образуют воэдухо-воздушные инжекторы.

Камера работает следующим образом.

Теплоноситель, например горячий воздух, подаваемый от источника (не йокаэан) по воэдуховодам 2, выходит

1021895

Составитель Ю.Нартинчик

Редактор О.Полонна . Техред A.Ач Корректор А.Ференц

Заказ 4015/28 Тираж 687 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Иосква, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r. ужгород, ул. Проектная, 4 через сопла 8 и щелевые сопла 1 в сушильную камеру, обдувая изделия 10; подвешенные на подвесках 6 конвейе-. ра 7. При этом потоки тепЛЬносителя, выходящие из щелевых сопел 1, расположенных по обе стороны продольной щели 4, выполняют функции теплового затвора и предотвращают утечку тепла через эту щель, так как она создает эжектирующее:дейст-, вие в этой щели, и вследствйе этого

:происходит отбор воздуха из полосI ти, образованной защитным кожухом 11 ,конвейера 7. Таким образом, исключается проникновение теплоносителя в полость кожуха 11 и нагрев конвейера 7.

Изобретение позволяет предотвра тить вредное воздействие тепла на подвесной конвейер и одновременно ликвидировать потери тепла с дви30 жущимися элементами подвесного конвейера.
