Реферат



I. КОЖУХОТРУБНЫЙ ТЕПЛООБМЕННИК , содержащий корпус, разделенный Hia две камеры перегородкой, в ко (Л ю ;о торой закреплены тепловые трубы, зоны конденсации которых размещены в одной из камер, а зоны испарения - в другой, отличающийся тем, что, с целью повышения надежности и снижения эксплуатационных затрат, каждая тепловая труба снабжена ограничительным упором, контактирующим с перегородкой и индивидуальным прижимным устройством, установленным на ее торце с внешней стороны корпуса. 2. Теплообменник по п. 1, отличающийся тем, что каждое прижимное устройство выполнено в виде стержня с резьбой и с контргайкой. 7

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК зсмк F 28 D 15/00

ОПИСАНИЕ ИЗОБРЕТЕН

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3318208/24-06 (23) 16.07.81 (46) 07.06.83. Бюл. № 21 (72) Н. 3. Возиков (71) Северо-Западное отделение Всесоюзного научно-исследовательского и проектноконс1рукторского института энергетики промышленности «ВНИИПИэнергопром» (53) 621.565.58 (088.8) (56) 1. Авторское свидетельство СССР

¹ 1225666, кл. F 28 С 3/08, 1958. (54) (57) 1. КОЖУХОТРУБНЫЙ ТЕПЛООБМЕННИК, содержащий корпус, разделенный на две камеры перегородкой, в ко„,SU„„1021910 A торой закреплены тепловые трубы, зоны конденсации которых размещены в одной из камер, а зоны испарения — в другой, отличающийся тем, что, с целью повышения надежности и снижения эксплуатационных затрат, каждая тепловая труба снабжена ограничительным упором, контактирующим с перегородкой и индивидуальным прижимным устройством, установленным на ее торце с внешней стороны корпуса.

2. Теплообменник по п. 1, отличающийся тем, что каждое прижимное устройство выполнено в виде стержня с резьбой н с контргайкой.

В 7

1021910

Составитель Ж. Можаева

Техред И. Верес Корректор А. Повх

Тира ж 672 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор О. Бугир

Заказ 4018 29

Изобретение относится к теплообменному оборудованию и может быть использовано в промышленной энергетике, в частности при работе на агрессивных или реагирующих средах. 5

Известен кожухотрубный теплообменник, содержащий корпус, разделенный на две камеры перегородкой, в которой закреплены тепловые трубы, зоны конденсации которых размещены в одной из камер, а зоны испарения — в другой (1).

Недостатком известного теплообменника является невысокая надежность и большие эксплуатационные затраты.

Цель изобретения — повышение надежности и снижение эксплуатационных затрат.

Поставленная цель достигается тем, что в кожухотрубном теплообменнике, содержащем корпус, разделенный на . две камеры перегородкой, в которой закреплены тепловые трубы, зоны конденсации которых раз- 20 мещены в одной из камер, а зоны испарения — в другой, каждая тепловая труба снабжена ограничительным упором, контактирующим с перегородкой и индивидуальным прижимным устройством, установленным на ее торце с внешней стороны корпуса.

Кроме того, каждое прижимное устройство может быть выполнено в виде стержня с резьбой с контргайкой.

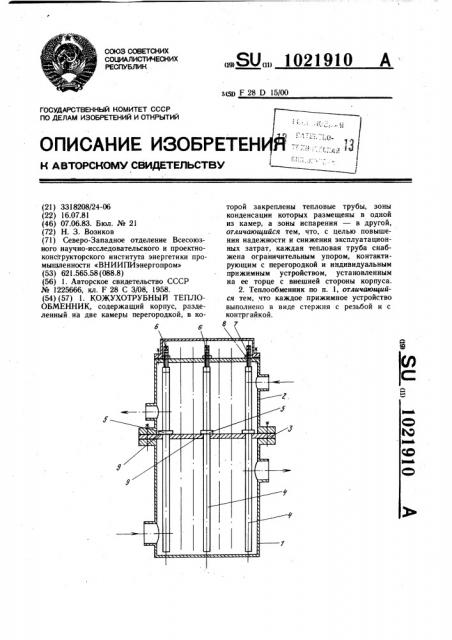

На чертеже изображен предлагаемый 30 кожухотрубный теплообменник.

Теплообменник содержит корпус, разделенный на две камеры 1 и 2 перегородкой 3, в которой закреплены тепловые трубы 4, зоны конденсации которых размещены в одной из камер 1 и 2, а зоны испарения— в другой, Каждая тепловая труба 4 снабжена ограничительным упором 5, контактирующим с перегородкой 3, и индивидуальным прижимным устройством 6, установленным на ее торце с внешней стороны корпуса. Каждое прижимное устройство б выполнено в виде стержня 7 с резьбой и с контргайкой 8. Тепловые трубы 4 устанавливаются в отверстия перегородки 3, прижимаются и уплотняются посредством прокладок 9 прижимными устройствами 6.

Предлагаемый теплообменник работает следующим образом.

Горячая (теплоотдающая) среда в камере 1 через стенки зон испарения тепловых труб 4 отдает тепло промежуточному теплоносителю, циркулирующему в них. Пары теплоносителя поднимаются в зоны конденсации тепловых труб 4, расположенные в ка мере 2, конденсируются та м и отдают тепло холодной (тепловосприцимающей) среде в камере 2. При повреждении одной или нескольких труб последние исключаются из работы без выхода из строя всего теплообменника.

Каждая тепловая труба легко монтируется и извлекается из корпуса независимо от высоты и размещения (шага) в трубной доске.

Положительный эффект, получаемый в результате использования предлагаемого теплообменника, возникает за счет повышения надежности и снижения эксплуатационных затрат.
