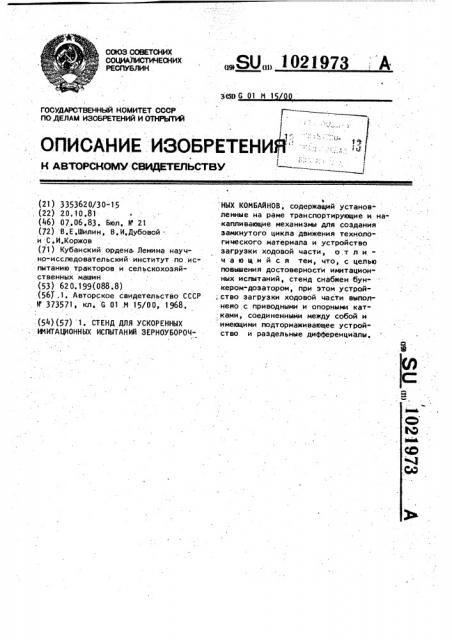

М ABTOPCHOINV СВИДЕТЕЛЬСТВМ (21) 3353620/30-15 (22) 20, 10.81 (46) 07,06,83, Бюл, 21 (72) В,Е,Шилин, В,И,Дубовойи С,.И.Коржов (71) Кубанский ордена Ленина научно-исследовательский институт по испытанию тракторов и сельскохозяйственных машин (53) 620 ° 199(088.8) (56) .1. Авторское свидетельство СССР

У 373571, кл. G 01 М 15/00, 1968. (Я) (57) 1. СГЕНД ДЛЯ УСКОРЕННЫХ

ИМИТАЦИОННЫХ ИСПЫТАНИЙ ЗЕРНОУБОРОЧ„SU„„1021973: А

Ь НЫХ КОМБАЙНОВ, содержащий установ- ленные на раме транспортирующие и накапливающие механизмы для создания замкнутого цикла движения технологического материала и устройство загрузки ходовой части ° О.т л и ч а ю щ .и и с я тем, что, с целью повывения достоверности имитационных испытаний, стенд снабжен-бункером-дозатором, при этом устрой; ство загрузки ходовой части выполнено с приводными и опорными катками, соединенными между собой и имеющими подтормаживающее устройство и раздельные диф©еренциалы.

1021973

Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в стендах для имитационных испытаний зерноуборочных комбайнов.

Наиболее близким к изобретению является стенД для ускоренных имита. ционных испытаний зерноуборочных комбайнов, содержащий установленные на раме транспортирующие и накапливающие механизмы для создания замкнутого цикла движения технологического материала и устройство загрузки ходовой части Р1 3.

Недостатком стенда является низкая достоверность имитационных испытаний, Цель изобретения - повышение достоверности имитационных испытаний.

Указанная цель достигается тем, что стенд снабжен .бункером - доэатором, при этом устройство загрузки ходовой части снабжено приводными опорными катками, соединенными между собой и имеющими подтормаживающее устройство и раздельные дифференциалы, На фиг. 1 изображена конструктивная схема предлагаемого стенда; на фиг, 2 " то же, план, Устройство для создания технологического цикла движения "стеблей" состоит из бункера-дозатора 1, предназначенного для сбора и равномерной дозированной подачи "стеблей" на транспортеры 2, предназначенные для перемещения массы на жатку комбайна

Устройство для создания движения

"зерна", включает дозированный бункер-4р накопитель 3 для .сбора и дозированной подачи "зерна" на пневмотранспортер 4 и циклон 5,.предназначенные для транспортирования зе".на на жатку комбайна, и автоматическое включающее устройство 6 для включения выгрузного шнека комбайна.

Устройство загрузки ходовой части состоит из приводных катков 7 с подторможивающими устройствами 8, разделенных дифференциалом 9, обеспечивающим .загрузку ведущих колес, опорных катков 10 для загрузки ведомых колес, тормозного устройства 11, служащего для создания циклической переменной и постоянной нагрузки ходовой части, Все механизмы снабжены индивидуальными электроприводами, Вспомогательные устройства включают воздушный компрессор 12, блок управления пневматикой 13 для управления автоматическими включающими устройствами 6 выгрузного шнека, подтормаживающими устройствами 8.

Управление работой стенда осуществляется с пульта управления 14, откуда включаются и выключаются все механизмы, задается программа включения выгрузного шнека и поочередного подтормаживания приводных катков

7, имитирующих повороты, задается программа испытаний.

Стенд работает следующим образом.

Испытываемый комбайн устанавливается на стенд, где ведущие колеса стоят на приводных катках 7, а ведомые колеса — на опорных катках 10.

Взвешенный технологический материал, имитирующий "стебли" зерновых культур, загружают в бункер-дозатор 1, добавляют s него абразивные присадки и устанавливают дозирующим устройством необходимую подачу "стеблей" по весу.

Взвешенный технологический материал, имитирующий зерно, загружают в дозированный бункер-накопитель

3 и устанавливают дозирующим устройством бункера-накопителя необходимую подачу "зерна" по весу.

Включается двигатель комбайна, молотилка и подбирается нужная подача для движения технологическоro материала. Ведущие и ведомые колеса комбайна вращаются от приводных 7 и опорных катков 10, имитирующих движение по заданной программе. С пульта управления 14 включают последовательно тормозное устройство ходовой части 11, транспортеры 2, бункердозатор 1, пневмотранспортер 4 и компрессор 12, На пульте управления 14 задается программа циклов работы стенда, включения и выключения выгруэного шнека и поочередного подтормаживания приводных катков 7, имитирующих повороты, что позволяет приблизить работу комбайна к реальным полевым испытаниям.

Технологический материал "стебли" и "зерно" подаются на жатку комбайна и поступают в его молотильно-сепарирующее устройство, где происходит отделение "зерна" от "стеблей", При этом "зерно" падает в бункер комбай3 10 на, а "стебли" сходят с соломотряса в бункер-дозатор 1.

По мере накопления массы в бункере комбайна или по истечении заданного времени автоматическое включающее устройство 6 включает выгрузной енек, который перетранснортирует .

"зерно" в бункер-накопитель 3 и цикл повторяется, С пульта управления 14 через тормозное устройство 11. и приводные. катки 7 задаются постоянные и переменные нагрузки на ведущие .коле-. са комбайна.

21973

Согласно программе включаются поочередно подтормаживающие колодки приводных катков 7 левого и правого колес, имитируются повороты комбайна, Поскольку приводные катки 7 Foe" динены посредством -цепной передачи с опорными катками 10, вращение ведущих колес комбайна приводит во враще.1О ние его .ведомые колеса.

Предлагаемый стенд позволяет значительно повысить достоверность ими-. тационных испытаний и сократить затраты на проведение испытаний.
