Реферат



МАИИНА ТРЕНИЯ, содержащая вакуумную камеру, размещенные внутри нее два соосно установленных держателя образцов, привод щ ащения первого держателя, механизм осевого нагружения, взаимодействующий с вторым держателем, и измеритель момента трения, выполненный.в виде силоизмерителя и коромысла, один конец которого взаимодействует с вторым держателем, а другой - с силоизмерителем , отличающаяСя тем, что, с целью повышения точности измерения, второй держатель вйполнен с пазом, боковые поверхности которого образованы эвольвентами, а конец корокысла выполнен в виде: зуба эвольвентного профиля и распо .ложен в этом пазу. (Л кэ CD Г СО

„.SU„„1021993 A

СОЮЗ СОВЕтСНИХ

Ц

РЕСПУБЛИН

3(5Р G, 01 и 3/56

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ГЮ ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTHA

21) 3350804/25-28.

° °

22) 04.11.81 (46) 07.06.83. Бюл. )е 21 (72) И.P.Цимбал,.Л.A.Чатынян И Т.A.ÑîëÎâüåâà (53) 620.717(088.8) . (56) 1. Трение и износ в вакууме.

И., "Машиностроение", 1977, с. 88 (прототип ). (54) (57) ИАИИИА ТРЖНИЯ, содержащая вакуумную камеру, размещенные внутри ,нее два соосно установленных держателя образцов, привод вращения первого держателя, механизм осевого нагружения, взаимодействующий с вторым держателем, и измеритель момента трения, выполненный.в виде силоизмерителя и коромысла, один конец которого взаимодействует с вторым держателем, а другой - с силонэмернтелем, отличающаяся тем, что, с целью повышения точности измерения, второй держатель ваполнен с пазом, боковые поверхности которого образованы эвольвентами, а конец коромысла выполнен в виде. зуба звольвентного профиля и расположен в этом пазу.

1021993

Составитель М.Добычин

Редактор Н.Лазаренко Техред М.Коштура.:, Корректор A Ä4ëüHH

Заказ 4027/33 Тираж 873 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП "Патент", r.Óæãîðîä, ул.проектная,4

Изобретение относится к технике исследования свойств материалов.

Известна машина трения, содержащая вакуумную камеру, размещенные внутри нее два соосно установленных держателя образцов, привод вращения 5 одного из держателей, механизм осевого нагружения, взаимодействующий с вторым держателем, и измеритель момента трения, выполненный в виде силоизмерителя и коромысла, один 10 конец которого взаимодействует с вторым держателем, а другой - c силоизмерителем.

Конец коромысла жестко соединен с держателем образца (1 . 15

Недостаток известной машины трения состоит в том, что в процессе измерений при повороте коромысла изменяется плечо действующей силы, что оказывает влияние на точность показаний измерителя момента трения и, 2 как следствие, на точность измерений на машине трения.

Пель изобретения — повышение точности измерений.

У к аз ан н ая цел ь дости гает ся тем, ;что в машине трения, содержащей вакуумную камеру, размещенные внутри:. нее два соосно установленных держателя образцов, привод вращения первого держателя, механизм осевого нагружения, взаимодействующий с вторым держателем, и измеритель момента трения, выполненный в виде силоизмерителя и коромысла, один конец ,которого взаимодействует с .вторым ; 35 держателем, а другой — с силоизмери+ телем, второй держатель выполнен с

Пазом, боковые поверхности которого образованы эвольвентами, а конец коромысла выполнен в виде зуба эволь-,. вентного профиля и расположен в этом пазу.

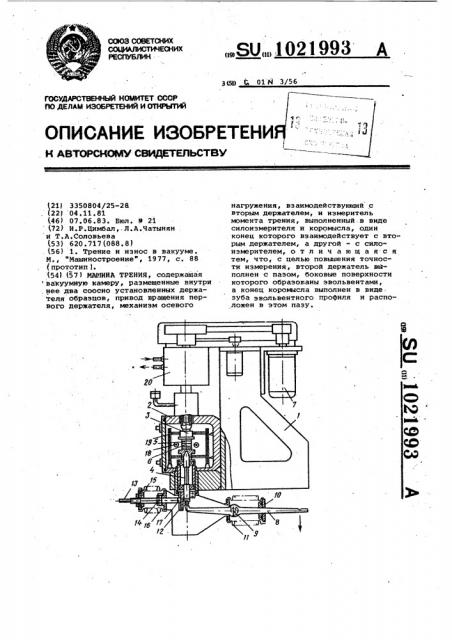

На чертеже приведена принципиаль.ная схема машины трения.

Устройство содержит корпус 1, вакуумную камеру 2, внутри которой 45 расположены два соосно установленных держателя 3 и 4 образцов 5 н 6 соответственно. Держатель 3 установлен в корпусе 1 с возможностью вращения и кинематически связан с приводом 7 $0 вращения. Держатель 4 установлен в корпусе с возможностью поворота. С держателем 4 взаимодействует меха.низм осевого нагружения, состоящий из рычага 8, размещенного на оси 9, кольца 10, закрепленного на рычаге 8 и соединенного посредством сильфона

11 с вакуумной камерой 2. На держателе 4 выполнен паз 12, боковые поверхности которого образованы эвольвентами.

Машина трения содержит также измеритель момента трения, выполненный в виде коромысла 13, которое установлено на оси 14, диска 15, закрепленного на коромысле 13 и соединенного с помощью.. сильфона 16 с вакуумной камерой 2. Конец 17 коромысла 13 выполнен в виде зуба звольвентного профиля и расположен в пазу 12. Другой конец коромысла 13 взаимодействует с силоизмерителем (не показан ).

Внутри вакуумной камеры 2 размещены ламповый нагреватель 18 и защитные экраны 19. Кроме того, для предотвращения передачи тепла через держатель 3 он,выполнен полым и снабжен системой 20 охлаждения, Машина работает следующим образом.

Испытываемые образцы 5 и 6 посредством механизма осевого нагружения нагружают сжимающим усилием. Вклю-. чают ламповый нагреватель 18. Держателю 3 вместе с образцом 5 посредством привода 7 вращательного движения сообщают вращательное движение.. Сила трения, возникающая в контакте образцов 5.н 6, стремится повернуть держатель 4, который своим пазом 12 воздействует «а конец 17 коромысла

13 н поворачивает последнее вокруг оси 14. При этом другой конец коромысла 13 взаимодействует с силоизмерите- лем. Благодаря тому, что конец 17 коромысла 13 выполнен в форме эвольвентного зуба, а боковые поверхности паза 12 образованы эвольвентами, линия контакта конца 17 коромысла 13 с пазом 12 остается все время на одном расстоянии от оси 14, т.е. плечо силы трения в процессе опыта остается неизменным

Использование этой машины трения пбзволяет добиться высокой точности и достоверности замеров ° При этом машина отличается высокой экономич)ностью.
