Устройство для измерения времени дребезга электрических контактов

Устройство для измерения времени дребезга электрических контактов

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ BPEMIEHH ДРЕБЕЗГА ЭЛЕКТРИЧЕСКИХ КОНТА1СГОВ,содержЕИиее генератор . имп)71ьсов, счетчик тшпупьсов, цифропечатакшшй блок упра&йения, вход которого соединен с выходом формиробатепя импупь сов записи, о т л и ч а ювд е е с я тем, что, с целью повышения надежности работы , в него введены вентиль, формирователь калйфованного интервала времени и делитель частоты, вход которого соединен с выходом генератора импульсов, а выход .через формирователь калиброванного интервала времен соединен с первым входом вентиля, ёторой вход которого соединен с выходом генератора импульсов, причем выход формирователя калиброванного интервала времени соединен также с входом формирователя импульсов записи, счетный вход счетчика импульсов подключен к выходу вентиля, а вход сброса счетчика импульсов и вход запуска формирователя калиброванного интервала времени соединены между собой, при этом к информационным входам цифропечатаю- i (Л шего блока подключены инверсные выходы счетчика импульсов.

СОЮЗ СОВЕТСНИХ

) СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК з(51) . 904%. 10/06 вйГХЛс 9 jgg+P, j Я

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3394786/18-21 (22) 15.02.82 (46) 07.06.83; Бюл. ¹ 21 (72) В. В. Будашов и О. В. Лебедев (53) 621.317 (088.8) (56) 1. Патент Франции % 2144504, кл. G04 F 10/06, 1978, 2. Авторское свидетельство СССР

¹ 566232, кл. G04F 1 О/06, 1971 (54) (57) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ВРЕМЕНИ ДРЕБЕЗГА ЭЛЕКТРИЧЕСКИХ КОНТАКТОВ, содержащее генератор импульсов, счетчик иьаульсов, цифронечатающий блок управления, вход которого соединен с выходом формирователя импуль- сов записи, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности рабоÄÄSUÄÄ 1022110 А ты, в него введены вентиль, формирователь калиброванного интервала времени и делитель частоты, вход которого соединен с выходом генератора импульсов, а выход . через формирователь калиброванного интервала времени соединен с первым входом вентиля, второй вход которого соединен с выходом генератора импульсов, причем выход формирователя калиброванного ин.тервала времени соединен также с входом формирователя импульсов записи, счетный вход счетчика импульсов подклю. чен к выходу вентиля, а вход сброса счетчика импульсов и вход запуска формирователя калиброванного интервала времени соединены между собой, при этом а к информационным входам цифропечатаю- I щего блока подключены инверсные выходы счетчика импульсов.

С:

1022110

Изобретение относится к импульсной технике и может быть использовано для проверки и разбраковки электрических контактов.

Известно устройство для измерения

- времени дребезга электрических контактов, содержащее генератор импульсов, счетчики., в которых электрические импульсы, образуккциеся в результаt0 те нарушения контактов, заполняются импульсами счетного генератора и их количество фиксируется счетчиками 5 1 3 .

Недостатками этого устройства являются сложность и трудности, связанные

15 с автоматизацией процесса.

Наиболее близким техническим решением к изобретению является устройство для измерения времени дребезга электрических контактов, содержащее формирователь запуска, триггер, генератор импуль20 сов, схему совпадения, вторую схему совпадения, схему задания времени, цифровой печатающий блок, схему выделения мгновенных значений счетчика, регистр,, 25 схему выделения состояний регистра, формирователь сброса и опроса, схемы выделения начального состояния счет ика, причем вход цифрового печатающего блока соединен с выходом формирователя запуска 2 ) .

Недостатками известного устройства являются его сложность и, следовательно, невысокая надежность.

Целью изобретения является повышение 35 надежности устройства.

Поставленная цель достигается тем, что в устройство для измерения времени дребезга электрических контактов, содер-, 1 жащее генератор импульсов, счетчик им- 40 пульсов, цифропечатающий блок управления, вход которого соединен с выходом формирователя импульсов записи, введены вентиль, формирователь калиброванного интервала .

Времени и делитель частоты, Вход которо- 45 го соединен с выходом генератора импульсов, а выход через формирователь калиброванного интервала времени соединен с . первым входом вентиля, второй вход которого соединен с выходом генератора импульсов, причем выход формирователя калиброванного интервала времени соединен также с входом формирователя импульсов записи, счетный вход счетчика импульсов подключен к выходу вентиля, в вход сброса счетчика импульсов и Вход запуска формирователи калиброванного интервала времени соединены между собой,, причем информационные входы цифропечатающего блока, соединены с инверсными выходами счетчика.

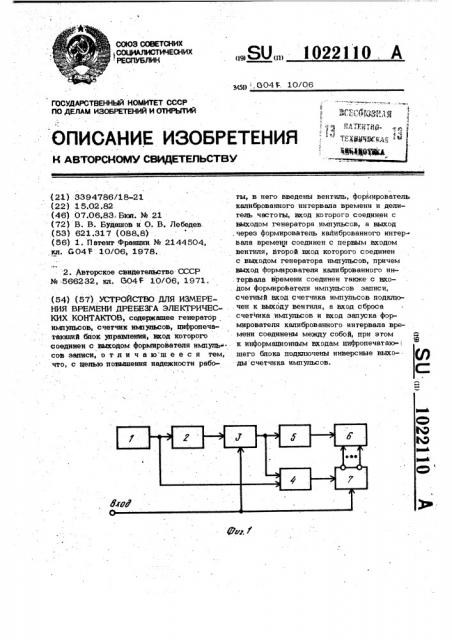

На фиг. 1 приведена структурная схема устройства для измерения времени дребезга электрических контактов;

I на фиг. 2 — временные диаграммы.

Устройство (фиг. 1) состоит из генератора 1 импульсов, делителя 2 частоты, формирователя 3 калиброванного интервала времени, вентиля 4, формирователя 5 импульсов записи, цифропечатающего блока 6, счетчика 7 импульсов.

Устройство работает следующим образом.

Проверяемый контакт (не показан) подсоединяется к входу устройства. При замыкании проверяемого контакта (фиг. 20 ) при первом же касании контактов запускается формирователь 3 калиброванного интервала времени длительностью Т (фиг. 2д ), который вырабатывается с помощью импульсов, поступающих через делитель 2 частоты с генератора 1 импульсов с частотой f (фиг. 2 ). Через вентиль 4 проходит определенное количество импульсов, равное М (фиг. 2 >), Одновременно на вход сброса счетчика 7 ,при дребезге подается сигнал сброса в исходное состояние. Так как при дребезге неоднократное нарушение контакта, то счетчик 7 постоянно обнуляется. После окончания дребезга счетчик 7 начинает накапливать оставшееся количество импульсов Й (фиг. 2 д).

В момент окончания интервала времени

То kro заданному фронту импульса с выхода формирователя 3, формирователь 5 вырабатывает импульс записи информации из счетчике 7 в цифропечатающий блок 6 (фиг, 2 с ), причем запись производится с инверсных выходов счетчика

7, r.е. записывается обратный код.

Частоту генератора 1 импульсов и ! длительность Т следует выбирать, чтобы выполнялось равенство 1Тс=t > где С вЂ” емкость счетчика 7. В этом случае 17р=й и И=Го-й,=С-Н„=й, где < — время дребезга, твк как обратный код есть дополнение прямого до емкости счетчика.

Число М4 пропорционально времени дребезга. Интервал Т должен превышать время дребезга.

Предлагаемое устройство проще известного, так как в схеме отсутствует регистр для запоминания времени дребезга. не требуется завышение емко10221 10

Составитель B. фуляр

Техред А.Бабинец Корректор C. Шекмар

Редактор Г, Ус

Тираж. 411 . Подписное

ВНИИПИ Государственного комитета СССР пс делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 4038/39

Филиал ППП "Патент, r. Ужгород, ул. Проектная, 4 сти счетчика времени по сравнению с емкостью,нео жодимой для записи полезной информации, также отсутствует схема выделения начального состояния счетчика, что упрощает устройство, уменыиает . тем самым аппаратурные затраты на его . изготовление и значительно повышает его надежность.
