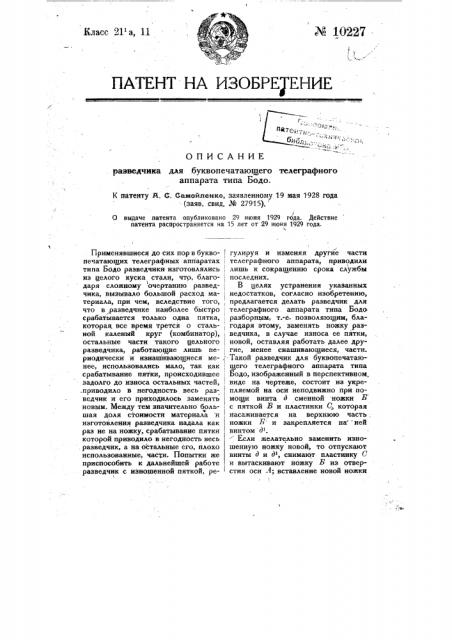

Класс 21 а, 11

Ж 10227

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

- 3f. м

ОПИСАНИЕ раэведчика для буквопечатающего телеграфного аппарата типа Бодо.

К патенту R. С. Самойленко, заявленному 19 мая 1928 года (заяв. свид. J4 27915).

О выдаче патента опубликовано 29 июня 1929 года. Действие патента распространяется на 15 лет от 29 июня 1929 года.

Применявшиеся до сих пор в буквопечатающих телеграфных аппаратах типа Бодо разведчики изготовлялись из целого куска стали, что, благодаря сложному очертанию развед1. чика, вызывало большой расход материала, при чем, вследствие того, что в,разведчике наиболее быстро срабатывается только одна пятка, которая все время трется о стальной каленый круг (комбинатор), остальные части такого цельного разведчика, работающие лишь периодически и изнашивающиеся менее, использовались мало, так как срабатывание пятки, происходившее задолго до износа остальных частей, .приводило в негодность весь разведчик и его приходилось заменять новым. Между тем значительно большая доля стоимости материала и изготовления разведчика падала как раз не на ножку, срабатывание пятки которой приводило в негодность весь . разведчик, а на остальные его, плохо использованные, части. Попытки же приспособить к дальнейшей работе разведчик с изношенной пяткой, реГ гулируя и изменяя другие части телеграфного аппарата, приводили лишь к сокращению срока службы

; последних.

В целях устранения указанных, недостатков, согласно изобретению, 1 предлагается делать разведчик для телеграфного. аппарата типа Бодо.

,разборным, т.-е. позволяющим, бла: годаря этому, заменять ножку раз; ведчика, в случае износа ее пятки, новой, оставляя работать далее дру:, гие, менее снашивающиеся, части. !

"-Такой разведчик для буквопечатаю-щего телеграфного аппарата типа Бодо, изображенный в перспективном. . виде на чертеже, состоит из укре пляемой на оси неподвижно при по мощи винта д сменной ножки Б !, с пяткои В и -пластинки С„ которая ! насаживается на верхнюю часть ножки Л и закрепляется на ней винтом д .

- Если желательно заменить изношенную ножку новой, то отпускают винты д и д, снимают пластинку С и вытаскивают ножку Б из отверстия оси -4; вставление новой ножки разведчика производится в обратном 1 порядке.

Предмет патента.

Разведчик для буквопечатающего телеграфного аппарата типа Бодо, характеризующийся тем, что он состоит из укрепляемой на оси А неподвижно при помощи винта д ножки с пяткой В, на верхнюю часть каковой ножки насажена пластинка 1, закрепляемая на ней винтом д .

Х. .
