ЗЕМЛЕРСЙНЫЙ РАБОадЯ ОРГАН ЭКСКАВАТОРА, включаоций тяговую цепь и, установленные на ней режуще-транспортирующие .элементы, содержащие подрезной нож с зубьями, .о т л ii чающийся тем, что, с целью снижения энерг6е гисостя. кяжтЖ зуб выполнен в виде треугольной пирамиды, причем крайниеэубья обращены основанием треугольников во вналние противоположные стороны . § to 00 о м iNd

СОЮЗ СОВЕТСКИХ и 4ЪЮ

РЕСПУБЛИК ф(»И Е 02 F 3 08 Е 02 F 5 30

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, н автсосневвг с»»»т»»»стем (ЪСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ЩЙРЫТИЙ (21) 3384332/29-03

;(22) 19.01,82 (46) 15.06 » 83. Вол» В 22 (72) S.й. Миронов и Л.А.Лобач (71) Южный научно-исследовательский .институт,гидротехники и мелиорации. (53) 621.879.44(098.8) (56) 1 ° Авторское свидетельство СССР

;9 387094, кл Е 02 F 5/06, 1969»

2.. Авторское свидетельство СССР

В 627222, кл Е- 02 Р 5/06, 197ф (прототип).

„.SU„„1023032 . А (54) (57) ЗЕМИЕРОЙНЫИ РАБОТКИ ОРГАН

BKCzayAToeA, включающий тяговую цепь и, установленные на ней рекуще-транспортирующие; элементы, содержащие .. подреэной нса с зубьями, .О. т.л Мч а ю щ н и с я тем, что, с целью снижения энергоемкости:, каждый зуб выполнен в виде треугольной пирамиды, причем крайние зубья .обращены основанием треугольников .во: внешние противоположные стороны.

1023032

Изобретение относится к рабочим органам экскаваторов, используеьых для отрывки траншей преимущественно в талых и мерзлых грунтах.

Известен рабочий орган землеройной машины, включающий тяговую цепь, установленные на ней режущетранспортирующие элементы,. выполненные в виде поочередно установлен; ных зубков и транспортирующих лопаток jl}.

Недостатком такого рабочего органа является то, что при увеличении поперечной жесткости он не обеспечивает эффективного разрушения мерзлых грунтов и снижения энергоемкости процесса их разработки, так как при внедрении в грунт режущие элементы не создают в нем концентрации напряжения между резцами.

Наиболее. близким техническим решением к изобретению по технической сущности и достигаемому результату является землеройный рабочий орган экскаватора, включающем тяго аую цепь и установленные на ней режуще-транспортирующие элементы, со-. держащие подрезной нож с зубьями j21

Однако известный рабочий орган не обеспечивае= эффективной разработки и снижения энергоемкости из-за малой концентрации напряжений в зоне разрушения вследствие широкой расстановки зубков.

Целью изобретения является снижение энергоемкости.

Поставленная цель достигается тем что в землеройном рабочем органе экскаватора, включающем тяговую цепь и установленные на ней режуще-транспортирующие элементы, содержащие подрезной нож с зубьями, каждый зуб выполнен в виде треугольной .пирамиды, причем крайние зубья обращены основанием треугольников во внешние противоположные стороны.

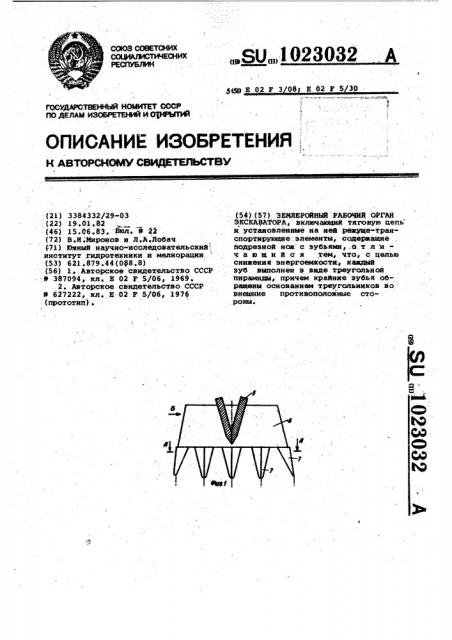

На фиг.l изображен землеройный рабочий орган экскаватора, вид в плане; на фиг.2 — сечение A-A на фиг.1; на фиг.3 - то же, вид сбоку> на фиг.4 - зубья землеро! ного рабочего органа в работе.

Землеройный рабочий орган экскаватора состоит из тяговой цепи

1Î 1, монтажных болтов 2, опорной пластины 3 и режуще-транспортирующих элементов, содержащих транспортирующую пластину 4, вертикальную стойку 5, подрезной нож б и зубья 7, Зубья 7 состоят из рабочей части 8 и.хвостовика 9. Каждый зуб 7 вы;полнен в виде треугольной пирамиды. Крайние зубья обращены основанием треугольников .во внешние противоположные стороны.

В процессе работы землеройного рабочего органа экскаватора тяговая цепь 1 перемещает закрепленные на ней режуще-транспортирующие элементы, которые разрушают грунт рабочей частью 8 зуба 7, а вслед идущие транспортирующей пластиной

4 подбирают грунт и выносят его из траншеи на поверхность земли. в последующем в отрытые траншеи укладывают различные коммуникации.

Установка крайних зубьев с обращением основания треугольника во внешние противоположные стороны обеспечивает снижение энергоемкос35 ти процесса разработки грунтов за счет того,,что зубья внедряются в грунт лишь концевыми частями, а при дальнейшем его скольжении грунт, двигаясь по ребру, разрушается на куски, причем тыльная сторона зубьев (по их основанию) не взаимодействует всей своей плос костью с разрабатываемым грунтом.
