Шарошечное долото с герметизированной опорой

Шарошечное долото с герметизированной опорой

Иллюстрации

Показать все

Реферат



ШАРОШЕЧНОЕ ДОЛОТО С ГЕРМЕТИЗИРОВАННОЙ ОПОРОЙ, содержа щее лапу с цапфой, шарошку, узел герметизации опоры шарошки, поршневой лубрикатор , размещенный в лапе, систему смазкоподводящих каналов и промывочные каналы, отличающееся тем, что, с целью предупреждения аварийного износа опоры шарошки путем получения сигнала о расходовании смазочного материала в лубрикаторе, в лапе долота выполнен дополнительный сквозной канал, сообщаюшийся с внутренней полостью долота и перекрытый пробкой-сигнализатором , зафиксированной .подпружиненным стержнем, головка которого установлена с возможностью взаимодействия с поршнем лубрикатора. (Л ю со о сд 00

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУ БЛИН

„„SU„„1023058

sr5g Е 21 В 10/00

ОПИСАНИЕ ИЗОБРЕТЕНИЙ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3397114/22-03 (22) 10.02.82 (46) 15.06.83. Бюл. № 22 (72) Л. С. Курумов и А. С. Мокшин (71) Всесоюзный ордена Трудового Красно= го Знамени научно-исследовательский институт буровой техники (53) 622.24.051.55 (088.8) (56) 1. Патент США № 3917028, кл. 184—

6.14, опублик. 1975.

2. Масленников И. К. и др. Инструмент для бурения скважины. М., «Недра», 1981, с. 154 — 155 (прототип). (54) (57) ШАРОШЕЧНОЕ ДОЛОТО С ГЕРМЕТИЗИРОВАННОЙ ОПОРОЙ, содержащее лапу с цапфой, шарошку, узел герметизации опоры шарошки, поршневой лубрикатор, размещенный в лапе, систему смазкоподводящих каналов и промывочные каналы, отличающееся тем, что, с целью предупреждения аварийного износа опоры шарошки путем получения сигнала о расходовании смазочного материала в лубрикаторе, в лапе долота выполнен дополнительный сквозной канал, сообщающийся с внутренней полостью долота и перекрытый пробкой-сигнализатором, зафиксированной . подпружиненным стержнем, головка которого установлена с возможностью взаимодействия с поршнем лубрикатора.

1023058

Составитель Н. Цехмистренко

Редактор М. Дылын Техред И. Верес Корректор А. Дзятко

Заказ 4173/20 Тираж 603 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к породоразрушающему инструменту для бурения скважин, а именно к шарошечным долотам.

Известны шарошечные долота с герметизированной опорой, содержащие лапу с цапфой, шарошку, узел герметизации опоры шарошки, долотный лубрикатор с резервуаром для вмещения смазочного материала и эластичной мембраной, систему смазкоподводящих каналов и промывочные каналы (1).

Недостатком этих долот является быстрый выход из строя опоры в случае ее разгермезитации.

Наиболее близким по технической сущности и достигаемому результату к изобретению является шарошечное долото, содержащее лапу с цапфой, шарошку, узел герметизации опоры шарошки, поршневой лубрикатор, размещенный в лапе, систему смазкоподводящих каналов и промывочные каналы (2) .

В случае нарушения узла герметизации опоры шарошки это. долото также быстро выходит из строя. При работе этих долот на забое нельзя определить момент полного расходования смазочного материала в лубрикаторе, который может иметь место как при нормальной эксплуатации долота, так и в случае нарушения узла герметизации опоры шарошки, что может служить причиной аварии из-за передержки долота на забое.

Целью изобретения является предупреж- З0 дение аварийного износа опоры шарошки путем получения сигнала о расходовании смазочного материала в лубрикаторе.

Указанная цель достигается тем, что в шарошечном долоте с герметизированной опорой, содержащем лапу с цапфой, шарош- 5 ку, узел герметизации опоры шарошки, поршневой лубрикатор, размещенный в лапе, систему смазкоподводящих каналов и промывочные каналы, в лапе долота выполнен дополнительный сквозной канал, сообщаю- 40 щийся с внутренней полостью долота, перекрытый пробкой-сигнализатором, зафиксированной подпружиненным стержнем, головка которого установлена с возможностью взаимодействия с поршнем лубрикатора.

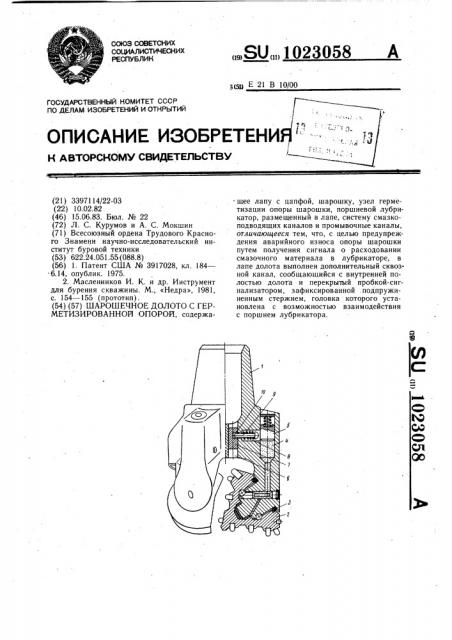

На чертеже показано долото с осевым 45 разрезом по секции, общий вид.

Долото содержит лапу с цапфой 1, на которой установлена шарошка 2 с герметизирующим узлом ее опоры 3, лубрикатор с резервуаром 4 для вмещения смазочного материала и размещенным в нем подпружиненным поршнем-разделителем 5, систему смазкоподводящих каналов и промывочные каналы. В лапе. 1 выполнен дополнительный сквозной цилиндрический канал 6, в котором размещена пробка-сигнализатор 7, выполненная из легкоразбуриваемого материала. Между сквозным цилиндрическим каналом 6 и резервуаром 4 лубрикатора имеется сквозное отверстие 8, в котором установлен запорный подпружиненный стержень 9, контактирующий своей головкой с поршнем-разделителем 5, а другим своим концом заходящий в отверстие 10 пробкисигнализатора 7 и фиксирующий эту пробку в исходном положении.

В начальный период работы долота на забое поршень-разделитель 5 находится в верхней части резервуара 4 лубрикатора и удерживает стержень 9 в поджатом состоянии, который в свою очередь фиксирует пробку-сигнализатор 7 в отверстии — канале 6 лапы 1 и препятсвует перемещению пробки под действием перепада давления на долоте. Вся промывочная жидкость при этом проходит через его промывочные каналы.

При полном расходовании смазочного материала в лубрикаторе, которое может иметь место как при нормальной эксплуатации долота, так и в случае нарушения узла герметизации 3 опоры шарошки, поршеньразделитель 5 под действием своей пружины и давления промывочной жидкости в затрубном пространстве перемещается вниз, вытесняя смазочный материал. Как только поршень 5 займет положение ниже головки стержня 9, стержень под действием своей пружины сдвинется в сторону резервуара 4 и выйдет из зацепления с пробкой-сигнализатором 7, освобождая последнюю. Освобожденная пробка-сигнализатор 7 под действием перепада давления промывочной жидкости выталкивается наружу, что приводит к резкому уменьшению перепада давления ее на долоте и соответствующему снижению давления нагнетания. Падение давления на манометре поста бурильщика служит сигналом о полном расходовании смазочного материала в лубрикаторе.

Применение предлагаемого шарошечного долота с сигнализирующим устройством позволяет исключить передержку долота на забое после расходования смазочного материала в лубрикаторе в том числе по причине разгерметизации опоры и, тем самым, устраняет создание аварийной ситуации.
