Устройство для снятия буровых коронок со штанг

Устройство для снятия буровых коронок со штанг

Иллюстрации

Показать все

Реферат



1. УСТРОЙСТВО ДЛЯ СНЯТИЯ БУРОВЫХ КОРОНОК СО ШТАНГ, содержащее шарнирно соединенные между собой щели с пазами под штангу и привод для перемещения щек, отличающееся тем, что, р целью повышения надежности его работы, одна щека снабжена зажимом, а привод для перемещения щек выполнен в виде кулачка и вращающегося ролика, смонтированных в противоположных щеках с возможностью их взаимодействия. 2. Устройство по п. 1, отличающееся тем, что щека, контактирующая с коронкой, снабжена наковальней. 3. Устройство по п. 1, отличающееся тем, что зажим выполнен в виде эксцентрикового кулачка. (Л со о а 4;;:

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

З(51) ОПИСАНИЕ ИЗОБРЕТ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3385984/22-03 (22) 27.01.82 (46) 15.06.83. Бюл. № 22 (72) Э.Г. Рындин,,Л.А. Козлов и В:Д. Павлов (71) Всесоюзный ордена Трудового Красного Знамени научно-исследовательский горно-металлургический институт цветных маталлов (53) 622.233.059 (088.8) (56) 1. Авторское свидетельство СССР № 372345, кл. Е 2.1 В 19/18, 1971.

2. Авторское свидетельство. СССР № 872724, кл. E 21 В 19/18, 1979 (прототип), „„SU„„1023064 А (54) (57) 1. УСТРОЙСТВО ДЛЯ СНЯТИЯ

БУРОВЫХ КОРОНОК СО ШТАНГ, содержащее шарнирно соединенные между собой щели с пазами под штангу и привод для перемещения щек, отличающееся тем, что, целью повышения надежности его работы, одна щека снабжена зажимом, а привод для перемещения щек выполнен в виде кулачка и вращающегося ролика, смонтирован- . ных в противоположных щеках .с возможностью их взаимодействия.

2. Устройство по п. 1, отличающееся тем, что щека, контактирующая с коронкой, снабжена наковальней.

3. Устройство по п. 1, отличающееся тем, что зажим выполнен в виде эксцентрикового кулачка.

1023064

Изобретение относится к устройствам для снятия буровых коронок со штанг, имеющих конусное соединение .с коронкой.

Известно устройство для снятия буровых коронок со штанг, включающее втулку и закрепленный в ней с возможностью продольного перемещения боек, взаимодействующий с коронкой при снятии со штанги (1).

Однако это устройство малопроизводительно, требует приложения к бойку значительных ударных нагрузок, а при его использовании возможны поломки или повреждения коронок и штанг.

Наиболее близким к предлагаемому по технической сущности и достигаемому результату является устройство для снятия буровых коронок со штанг, содержащее шарнирно соединенные между собой щеки с пазами под штангу и привод для перемещения щек (2) .

Недостатком данного устройства является малая надежность в работе, связанная с отсутствием узла принудительного закрепления штанги в пазу щек. Кроме того, в процессе бурения соединение коронки со штангой становится достаточно прочным и в ряде случаев для их разъединения усилия, развиваемого устройством, становится недостаточно. Для разъединения требуется приложение дополнительно динамической ударной нагрузки на коронку, что в известном устройстве осуществить невозможно.

Цель изобретения — повышение надежности работы устройства.

Цель достигается тем, что :в устройстве для снятия буровых коронок со штанг, содержащем шарнирно соединенные между собой щеки с пазами под штангу и привод для перемещения щек, одна щека снабжена зажимом, а привод для перемещения щек выполнен в виде кулачка и вращающегося ролика, смонтированных в противоположных щеках с возможностью их взаимодействия.

Кроме того, щека, контактирующая с коронкой, снабжена наковальней.

При этом зажим выполнен в виде эксцентрикового кулачка.

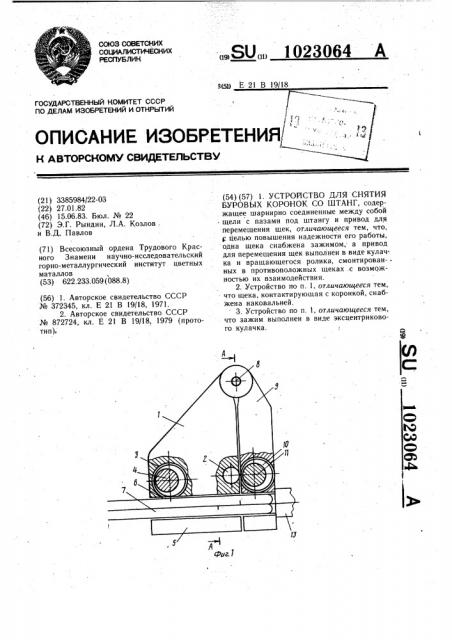

На фиг. 1 представлено устройство с сечениями для показа зажима и привода, общий вид; на фиг. 2 — сечение А — А на фиг. 1; на фиг. 3 — устройство с частичным сечением, вид сбоку.

Устройство для снятия буровых коронок со штанг состоит из щеки 1, в которой смонтированы вращающийся ролик 2 и зажим 3 в виде эксцентрикового кулачка, размещенного на оси 4. Щека 1 заканчивается упором 5, образуя паз 6 для размещения штанги 7, и посредством шарнира 8 соединяется со щекой 9 и кулачком 10, закрепленным на валу 11. Щека 9 имеет наковальню 12 и упирается в коронку 13.

Зажим 3 снабжен рукояткой 14, а кулачок

10 — рукояткой 15.

Устройство для снятия буровых коронок со штанг работает следующим образом.

Штанга 7 размещается в пазу 6 таким образом, чтобы щека 9 упиралась в торец коронки 13. Зажим 3 рукояткой 14 поворачивают на оси 4 и тем самым заклинивают штангу 7 на упоре 5, после чего рукояткой 15 на валу 11 поворачивают кулачок 10, который, вращаясь совместно с роли25 ком 2, по шарниру 8 раздвигает щеки 1 и 9. При этом воздействие щеки 1 на эксцентриковый зажим 3 приводит к увеличению усилия заклинивания на штанге и обеспечению хода щеки 9 в сторону снятия коронки 13 с конуса штанги. Если усилия, развиваемого кулачковым механизмом, для снятия коронки окажется недостаточно, в напряженном состоянии к устройству через наковальню 12 прикладывают динамическую ударную нагрузку, достаточную для разъединения коронки и штанги.

Наличие упора 5 с зажимом 3 позволяет закрепить устройство на штанге, исключив его проскальзывание. Привод обеспечивает плотный контакт подвижной щеки 9 с коронкой, что исключает смятие торца коронки, изгиб и поперечные нагрузки на штангу. При этом усилие снятия от привода и ударной нагрузки направлено практически по оси штанги и распределяется равномерно по площади контакта торца коронки с подвижной щекой 9. Все это повышает надеж45 ность работы устройства.

1023064

ЛЯ /а

Составитель С. Денисова

Редактор М. Дылын Техред И. Верес Корректор А. Дзятко

Заказ 4173/20 Тираж 603 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
