Терморезистивный состав

Терморезистивный состав

Иллюстрации

Показать все

Реферат



ТЕРМОРЕЗИСТИВНЫЙ СОСТАВ на основе окислов марганца и алкялиния, отличающийс я тем, что, с целью снижения рабочих температур и повышения термочувствительности при низких температурах, он-дополнительно содержит окись натрия при следующем соотношении компонентов, моль.ч: Окись марганца 0,47-0,51 Окись алнялиния 0,47-0,51 ОкисБ натрия 0,001-0,05

СОЮЗ СОВЕТСНИХ

ДОН Ч

РЕСПУБЛИК

ПЕ) Ol) (Я)Н 01 В 3 10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

Г30 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

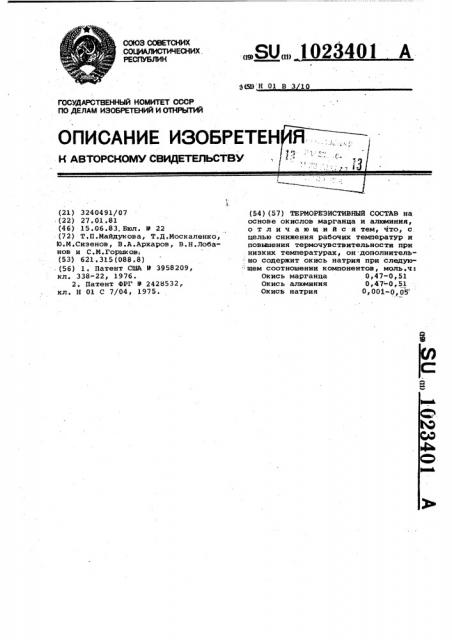

ОПИСАНИЕ ИЗОБРЕТЕ

Н АВТОРСНОМУ СВИДЕТЕЛЬСТВУ в (21 ) 3240491/07 (22) 27. 01.81 (46) 15.06.83. Бюл. 9 22 (72) Т.П.Майдукова, Т.Д.Москаленко, Ю.М.Сизенов, В.А.Архаров, В. H.Лобанов и C.М.Горшков (53) 621,315 (088.8) (56) 1. Патент США Р 3958209, кл. 338-22, 1976.

2. Патент ФРГ 9 2428532,. кл. Н 02 С 7/04, 1975. (54) (57) ТЕРМОРЕЗИСТИВНЫЙ СОСТАВ на основе окислов марганца и алюминия, о т л и ч а ю ш и и с я тем, что, с целью снижения рабочих температур и повышения термочувствительности при низких температурах, он.дополнитель: но содержит окись натрия при следую :щем соотношении компонентов, моль.ч:

Окись марганца 0,47-0,51

Окись алюминия 0,47-.0, 51

Окись. натрия 0,001-0 05

1023401

Изобретение относится к электронике и может найти применение, в частности, для изготовления термочувствительных коаксиальных кабелей.

Известны ТРМ на основе систем

Al>O -Cr2O>c добавками СаО, Si 02, Т102, NnO имеющие чувствительность

И .19000 К (1) .

Однако этот материал почти не обладает терморезистивными свойствами в области температур до 800 К. 10

Известны TPN f2), состоящие из твердых растворов шпинельного типа, имеющие формулу АВ204 (где А — один из двухвалентных металлов типа Mg

Ni Еп,.Nn, Ь состоит из трех метал-)5 лов,моль ч: Al 0,005 . Cr 0,3-0,95; один из металлов типа Fe Mn Со, Sb

0,05-0,7.

Недостатком этих материалов являетая очень низкая термочувствительность (4000-10700 E) при высоких температурах 870-1270 К. Кроме того, в

imx из-за сложного химического соста,!ва возможны частичные нарушения стеР

Пример

Интервал рабочих температур, К

Химический состав

Температура срабатывания, К

Термачувс тв ительность при температуре срабатывания, К

Прототип 0 3 МпА1204.0,7 MnCr 04

0,2 MnFe04

870-1270

300-870

300-870

300-770

970

10700

370 750 8000 19000

1 То же +0,001 моль. ч. Иа20

2 То же +0,05 моль. ч. Na O

3 То же +0,03. моль.ч. Na O

370 750 8000 19000

370 630 8500 18600

Na20 0-0,03.

Смесь прокаливают при 1370 K 6 ч и усредняют.

Предлагаемый материал по сравнению

О с известным проявляет высокие терморезистивные свойства в широком интервале температур{от комнатной до 870 К).

Термочувствительность В достигает

8000 К при 370 К и 19000 К при 770 К.

Материал обладает стабильными элект55 рическими свойствами.

Составитель A..Кругликов

Редактор К, Волощук Техред Л. Пекарь Корректор В,Бутяга

Заказ 4222/37 Тираж 703 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Мбсква, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r.Óæãoðîä, ул.Проектная, 4

Пример 2. Готовят смесь карбонатных соединений марганца, алюминия и натрия при следующем соотношении, моль ч.: NnO 0,51, А12030,47, Na2O ОР05.

Смесь прокаливают при 1370 К 6 ч и . усредняют.

Пример 3. Готовят смесь карбонатных соединений марганца, алюминия и натрия при следующем соотношении, моль ч.: Мп0 0,49, А120 0,49, хиометрии, что приводит к низкой воспроизводимости свойств.

Цель изобретения — повышение термочувствительности состава при низких температурах и снижение вго рабочих температур.

Поставленная цель достигается тем, что терморезистивный состав на основе окислов марганца и алюминия дополнительно содержит окись натрия при следующем соотношении компонентов, моль ч.:

МпО 0,47-0,51

А120 у 0,47-0,51

NagO 0,001-0,05

Пример 1, Для получения ТРМ готовят смесь карбонатных соединений двухвалентного марганца, алюминия и натрия ври следующем соотношении компонентов, моль ч.: MnO 0,47, А120

0,51 Na20 0,001.

Смесь прокаливают при 1370 K 6 ч. и усредняют.

Свойства материала приведены в таблице.
