Станок для намотки магнитопроводов электрических машин

Станок для намотки магнитопроводов электрических машин

Иллюстрации

Показать все

Реферат



СТАНОК ЛИЯ НАМОТКИ МАГНИТОПРОВОДОВ ЭЛЕКТРИЧЕСКИХ МАШИН, содержащий обтекатель с эадерживаю1Ф1МИ элементами, мотовило и натяжное устройство с компенсирухедим рсгчагом, о т л и ч a ю щи и с я тем что, с целью .повышения производительности, натяжное устройство снабжено подторможенным маховичком, a компенсируюйдай рычаг соединен с ним посредством обгонной муфты, при этом эадержива«аоще элементы выполнены в виде четырех выступов, fionapHo расположенных на торце обтекателя, в зоне сброса провода в пай.

СОЮЗ COBETCHHX

:СОИ ЛЮ

РЕСПУЬЛИН уды Н02K 1508

Ф (И 1

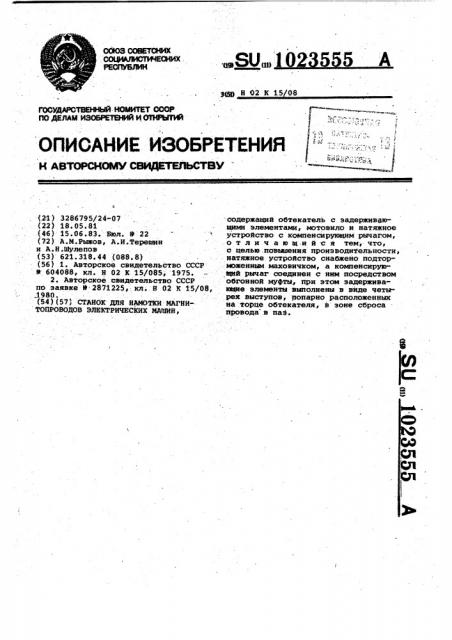

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

-н автанэаеа(сеидвтвъствм

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ЮIN Ю 4 я 0INtÛÏO с (.21) 3286795/24-07 (22) 18.05.81 .(46) 15.06.83. Бюл. 9 22 (72) A.Ì.Ðûæîâ, A.È.Tåðåøèà и A.Н.Шулепов (53) 621.318.44 (088..8) (56) 1. Авторское свидетельство СССР

В 604088, кл. Н 02 К 15/085, 1975.

2, Авторское свидетельство СССР по заявке 9-2871225,; кл..Н 02 К 15/08, 1980. (54) (57) CTAHOK ДЛЯ НАМОТКИ 3ИГНИ ТОПУОВОДОВ ЭЛЕКТРИЧЕСКИХ МАМИН „,SU...1О 5 А содержащий обтекатель с эадерживающими элементами, мотовило и натяжное устройство с компенсирующим рычагом, о т л и ч а ю щ-и и с я тем, что, с целью .повьиаения проиэводительностн, натяжное устройство снабжено подторможенным маховичком, а компенсируващй рычаг соединен с ним посредством обгонной муфты, при этом эадержива» ющие элементы выполнены в виде четырех выступов, попарно расположенных на .торце обтекателя, в зоне сброса провода .s паэ.. 1023555

Изобретение относится к технологическому оборудованию для изготовления электрических машин и может быть использовано в электротехнической промышленности.

Известен станок для намотки якорей, содержащий мотовило, натяжное устройство с компенсирующим рычагом, обтекатель, выполненный в виде скобы, охватывающей магнитопровод, и устройство для направления.и уплот- 10 нения витков ),1 .

Однако этот станок имеет сложную конструкцию устройства для направления и уплотнения витков, содержащую звенья возвратно-поступательного движения. Наличие таких звеньев обуславливает низкую производительность станка.

Известен также станок, содержащий обтекатель с задерживающими элементами, мотовило и натяжное устройство с компенсирующим рычагом 2 .

Однако выполнение задерживающих элементов в зоне формирования витка катушки не обеспечивает высокой производительности нри реверсивной намотке катушек магнитопроводов электрических машин.

Целью изобретения является повышение производительности.

Поставленная цель достигается ЗО тем, что в станке для намотки магнитопроводов электрических машин, содержащем обтекатель с задерживающими элементами, мотовило и натяжное устройство с компенсирующим рычагом, 35 натяжное устройство снабжено подторможенным маховичком, а компенсирующий рычаг соединен с ним посредством обгонной муфты, при этом задерживающие элементы выполнены в виде четырех выступов„ попарно расположенных на. торце обтекателя в зоне сброса провода в паз.

На фиг. 1 изображен предлагаемый станок, общий вид, на фиг. 2 — об. матываемый магнитопровод с обтека- 45 телем, на фиг. 3 - вид А на фиг. 1 на фиг. 4 — вид Б на фиг. 3.

Станок содержит вал 1, на котором неподвижно закреплено мотовило 2 и установлен с возможностью свободного вращения обтекатель 3, плотно прижатый к магнитопроводу 4, закрепленному на вилке 5. Обтекатель 3, имеющий наклонные поверхности 6, 7 и 8 (фиг. 3 и .4) снабжен двумя парами задерживающих элементов 9 и 10 (фиг. 2), которые расположены в верхней и нижней частях обтекателя 3 в зоне сброса провода в паз. Каждый задерживающий элемент содержит по- 60 верхность 11 (фиг. 3) и скосы 12 и

13. Натяжное устройство станка (не показано) снабжено компенсирующим рычагом 14 (фиг. 1), подпружиненным пружиной 15 и соединенным с ведущим 65 звеном 16 обгонной муфты 17. Ведомое звено 18 обгонной муфты 17 выполнено в виде маховичка, подторможенного пружиной 19. Провод 20 от компенсирующего рычага 14 приходит к мотовилу 2 через ролик 21, установленный на валу 1, и неподвижный ролик 22.

Станок работает следующим образом.

При вращении мотовила 2 провод 20, соскальзывая по наклонной поверхности 6 верхней части обтекателя 3, отклоняется ко дну паза магнитопровода 4. Далее, минуя задерживающий элемент 9, провод скользит по поверхности 8 до касания с поверхностью 11 элемента 10, после чего провод 20 задерживается на элементе 10 до тех пор, пока отклоняемая мотовилом 2 часть провода 20 не зайдет в паз магнитопровода 4. При этому благодаря выбранному соотношению углов наклона скосов 12 и 13 происходит срыв провода 20 с задерживающего элемен,та 10 с образованием свободной пет ли провода 20. Эта петля начинает затягиваться компенсирующим рычагом 14, совершающим ход под действием пружины 15. Однако процесс затягивания петли замедляется вследствие того, что при обратном ходе рычага 14 происходит самовключение обгонной муфты 17, сцепляющей рычаг 14 с маховичком 18. Это обеспечивает сохранение петли в течение времени захода провода 20 в паз, пбсле чего происходит ее затяжка. После затяжки петли потребление провода резко возрастает и компенсирующий рычаг 14 начинает двигаться в прямом направлении. При этом происходит самоотключение обгонной муфты 17, и движение рычага 14 осуществляется без замедления инерционной нагрузкой от маховичка 18. Пружина 19 предотвращает разгон маховичка 18 в процессе намотки. Таким образом осуществляется укладка половины витка провода 20 в пазы магнитопровода 4. При укладке другой половины витка провод 20, соскальзывая по наклонной поверхности 7 нижней части обтекателя 3, отклоняется к дну паза магнитопровода 4. И далее укладка происходит аналогичным образом, только петля провода 20 образуется задерживающим элементом .10, ра©положенным в нижней части обтекателя 3. Эадерживающие элементы 9 верхней и нижней частей обтекателя 3 имеют то же назначение, что и элементы 10 и работают при противоположном направлении вращения мотовила.

Применение изобретения повышает производительность при реверсивной намотке катушек в пазы магнитопроводов, расположенных под углом мень1023555 шим 90, так как расположение задер" живающих элементов, попарно расположенных на торце обтекателя> в зоне ðoñà провода в паз позволяет нама= тывать катушку как.B прямом, так и в обратном направлении.

1023555

1023555

Вид4 ф

Е

Фигз

Bodb

Составитель И. Белая

Техред А.Бабинец

Редактор Л. Алексеенко

Корректор A. Дзятко

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Заказ. 4233/45 Тираж 687 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений .и открытий

113035, Москва, Ж-35, Раумская наб., д. 4/5
