Реферат



СОЮЗ СОЕЕтСНИХ

РИ Л СМ

PECFlYS JNH (19) (11) зЮ С10В4 04.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТ1Ф (21) 2548998/23-26 (22) 05.12.77 (31 ) P 265722 7 .0 (32 ) 17 ° 12. 76 (33) ФРГ

,46) 15.06 .83 . Бюл . И 22 (72) Готтфрид Иертенс и Вальтер Штанке (ФРГ,) (71) Крупп-Копперс ГмбХ (ФРГ) (53) 662 .741(088 8) (56) 1. Патент Японии М 47-37241, кл. 17 А 312.4, 1972. (54)(57) 1 . УСТРОЙСТВО ДЛЯ ЗАЧИСТКИ

ПОДА ПЕЧИ ДЛЯ КОКСОВАНИЯ, включающее раму, рычаг с очистны 1 элементом, закрепленный на раме, средство для поджатия рычага, гибкие скребковые элементы, установленные шарнирно на очистном элементе с обеих его сторон и соединенные между собой пружиной, о т л и ч а ю щ е е с я тем, что, с целью обеспечения возможности обслуживания печей, под которых распФложен на разном уровне, средство для поджатия выполнено в виде вертикального подпружиненного атока, закрепленного на раме посредством поворотного рычага.

2. Устройство по и. 1, о т л ич а ю щ е е с я тем, что оно снабжено упором, закрепленным на раме и взаимодействующим с поворотным рычагом.

1024012

Изобретение относится к металлургической промышленности, а именно к устройствам для зачистки пода печей для коксования °

Наиболее близким техническим решением к предлагаемому является устройство для зачистки пода печи для коксования, включающее раму, рычаг с очистными элементами, закрепленный на раме, средство для поджатия рычага, гибкие скребковые элементы, установленные шарнирно на очистном элементе с обеих его сторон и соединенные между собой пружиной (13.

Недостаток известного устройства заключается в том, что оно не имеет средств для изменения положения очистных элементов в вертикальном направлении, что не позволяет исполь" зовать его для обслуживания печей, под которых расположен на разном уровне.

Цель изобретения - обеспечение возможности обслуживания печей, под которых расположен на разном уровне, Указанная цель достигается тем, что в устройстве для зачистки пода печи для коксования, включающем раму, рычаг с очистными элементами, закрепленный на раме, средство для поджатия рычага, гибкие скребковые элемен" ты, установленные шарнирно на очистном элементе с обеих его сторон и соединенные между собой пружиной, средство для поджатия выполнено в виде вертикального подпружиненного штока, закрепленного на раме посредством поворотного рычага.

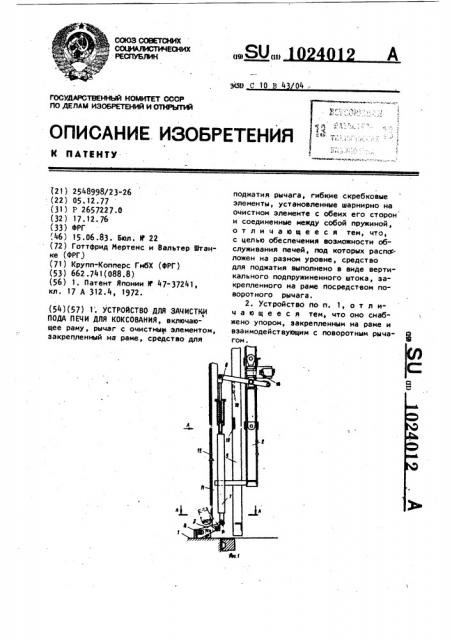

Кроме того, устройство снабжено упором, закрепленным на раме и взаимодействующим с поворотным .рычагом, На фиг. 1 изображено устройство, вид сбоку; на фиг. 2 - вид по стрелке А на фиг. 1; на фиг. 3 - разрез

А-А на фиг. 1.

Устройство для зачистки пода 1 печи включает раму 2, рычаг 3 с очистным элементом 4. На очистном элементе 4 шарнирно с обеих сторон закреп-. лены гибкие скребковые элементы 5, 5 соединенные между собой пружиной 6.

Рычаг 3 имеет средство для поджатия, выполненное в виде вертикального подпружиненного штока 7, закрепленного на раме посредством поворотного рычага 8. На раме 9 закреплен упор 10, взаимодействующий с поворотным рычагом 8. Рама 11 имеет защитный экран 12.

Устройство работает следующим об1 разом.

При входе зачистного устройства в камеру печи рама 9 находится в опущенном положении, при котором закреп20 ленный на ней упор 10 принимает нижнее положение. В результате собственного веса подпружиненного штока рычаг 3 с очистными элементами 4 и 5 отжат в верхнее положение (показано

2 штрих-пунктирными линиями). После входа в печь рама поднимается, упор переходит в верхнее положение, одновременно поднимается и вертикальный шток 7, а очистные элементы 4 и 5

30 опускаются в рабочее положение. Как только зачистные инструменты для ра- . мы печи заканчивают свою работу,,все зачистное устройство выводится из камеры. Опущенные очистные weменты 4 и 5 скользят по поду 1 и стенкам 13 камеры и отделяют налипшие там остатки и выводят их из печи. При выходе из печи рама 9 снова опускает ся, а очистные элементы 4 и 5 отки40 дываются вверх. Включается конечный выключатель 14, который служит для блокировки устройства.

Снабжение рычага с очистными эле45 ментами подпружиненным штоком позволяет изменять в вертикальном направлении положение рычага с очистными элементами и обслуживать печи с различной высотой пода.

1024012

1024012

Составитель Н. Агеенко

Редаткор О. Колесникова Тех е А.Ач Корректор Г. Огар

Заказ 2 9/52 Тираж 503 Подписное

ВНИИПИ Государственного комитета CCCP по делам изобретений и открытий

113035 Москва Ж-35 Раушская наб. д. 4/5 илиал ППП, атент, r, Ужгород, ул. Проектная,
