Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН аю SU a»

3 @ А 61 Н 15/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ (53) 615.47 (088. 8) Фиа!

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3337417/28-13 (22) 2 1.08.81 (46) 23.06.83. Бюл. №23 (72) B.Ì.Ôðeéëèõ, Д.Г.Конев, IO.Н.Астремский и А.П. Попов (7 1) Алтайский государственный медицинский институт им. Ленинского ком сомола и Барнаульское опытно-конструкторское бюро автоматики (56) 1. Авторское свидетельство СССР

¹442797, кл. А 61 Н 1/00, 1970.

2. Авторское свидетельство СССР

¹806039, кл. А 61 Н 15/00, 1978. (54)(56) 1. УСТРОЙСТВО ДЛЯ МАССА-.

, содержащее направляющие цепи с укрепленными на нем роликами и ручки, о т л и ч а ю щ е. е с я тем, что, с целью повыц ения эффективности массажа путем возбуждения биологически активных точек, ролики выполнены из диа электрика, образутдщего при трении о, кожу человека электростатические заряды отрицательного знака, а направляющие цепи и ручки выполнены из электропроводящего материала, при этом в средней части направляющей цепи укреплена изоляционная вставка.

2. Устройство по п.1, о т л и ч а ющ е е с я тем, что ролики выполнены Е

Ф из эбонита .

1024085

Фи@2

Составитель Н. Афанасьева

Редактор Т. Кугрышева Техред С. Мигунова, Корректор Л. Бокшан

Заказ 4272/4 Тираж 713 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП Патент», r. Ужгород, ул. Проектная, 4

Изобретение относиттся к медицинской технике, в частности к устройствам для массажа.

Известно устройство для массажа, содержащее направляюшую цепь, звенья 5 которой с роликами соединены между собой fl).

Однако это устройство не очень эффективно.

Известно также устройство для массажа, содержащее направляющие цепи с укрепленными на нем роликами и ручки )2j.

Это устройство также не обеспечивает достаточную эффективность при массаже, . 5 так как осуществляется только механический массаж кожи и не происходит воз буждения биологически активных точек. йель изобретения - повышение эффективности массажа путем возбуждения биологически активных точек.

Поставленная цель достигается тем, . что в устройстве для массажа, содержащем направляющие цепи с укрепленны-- 2g ми на нем роликами и ручки, ролики выполнены из диэлектрика, образующего при трении о кожу человека электросттические заряды отрицательного знака, а направлявшие цепи и ручки выпол» 30 нены из электропроводящего материала, при этом в средней части направляющей цепи укреплен изоляционная вставка, при этом ролики выполнены из эбонита.

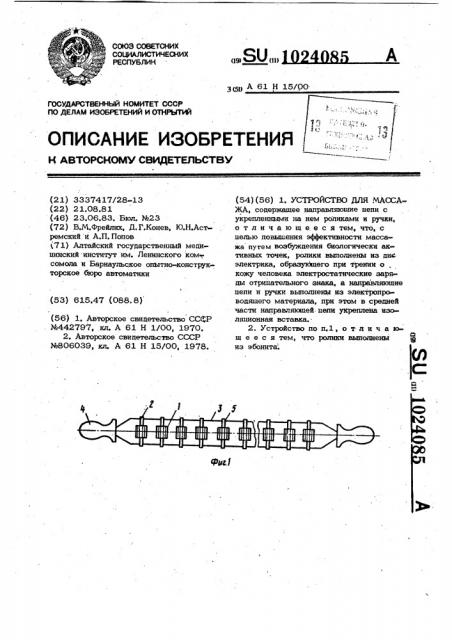

На фиг. 1 изображено устройство, общий вид; на фиг.2 -: устройство в работе.

Устройство для массажа содержит ролики 1, укрепленные на звеньях 2, направляющие 3, выполненные, например, из электропроводящей резины или пласти, ка, ручки 4.

В средней части направляющей цепи укреплена изоляционная вставка 5. для исключения шунтирующей цепи.

При использовании устройства создается направленное электростатическое поле, охватывающее серию биологически активных точек, имеющих однонаправленное действие (меридиан) на организм человека, За счет минимального электрического сопротивления кожи в области биологически активных точек создается замкнутая цепь контурного тока, включающая ролик - звено - направляюшаяручка массажного устройства - рука человека — биологически активные точкиPoJIHK, В этом случае обеспечивается эффективное возбуждение активных точек, так, например,,до массажа величина биопотенциала составляет в среднем 15,2+0,23 мВ, а после массажа он повышается до

44,5+0 35 мВ.

Кроме того, предложенное устройство обеспечивает более выраженный обезболивающий эффект по сравнению с извесъHb04 е
