Устройство для получения сухих биопрепаратов в ампулах

Устройство для получения сухих биопрепаратов в ампулах

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (111

ОПИСАНИЕ ИЗОБРЕ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР.

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) . 3381297/28-13 (22) 05.01.82 .(46) 23.06.83 Бюл. У 23 (72) Е.И.Астафьев, В.В.Васильев, M.È.Ãàéäóê0â, С.Ф.Затурян, А.В.Маханько, Я.С.Шпанер и А.В.Эйромджанц (71) Всесоюзный научно-исследовательский проектно-конструкторский институт прикладной биохимии (53) 621.798(088.8) (56) 1. Патент Англии Н 1208435, кл. F 26 В 9/00, опублик. 1970.

2. Авторское свидетельство СССР и 775867, кл. А 61 L 2/16, 1979 (прототип). (54)(57) 1. УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ

СУХИХ БИОПРЕПАРАТОВ В АМПУЛАХ, состоящее из вакуум-холодильной камеры, укрепленного на ее наружной поверхности дозатора, сообщенных с ним и расположенных в камере с возможностью вертикального и горизонтального перемещений на иглодержателе, игл для наполнения ампул и электротермического блока запайки ампул, о т л и ч а ющ е е с я тем, что, с целью предотвращения перегрева готового продукта при запайке ампул, оно снабжено укрепленным на иглодержателе резервуаром с легкокипящей жидкостью, в днище которого образована выемка для размещения ампул, а электротермический блок запайки ампул выполнен а виде параллельных пластин, размещенных в выемке резервуара с возможностью охвата горловин ампул.

1024088

2 Устройство no n. 1, о т л и ч а" кокипящей жидкости использован хлае ° е щ е е с я тем, что в качестве лег- дон- l l.

10 размещения ампул, а электротермичес,кий блок запайки ампул выполнен в ви15,.честве легкокипящей жидкости исполь25: ческий блок 5 запайки ампул 6, установленных в кассете 7 на полке 8. На части которого имеется выемка 11 для размещения горловин ампул 6.

Электротермический блок 5 запайки . ампул 6 выполнен в виде параллельных пластин 12, размещенных в выемке 11 резервуара 9 и охватывающих горлови35 ны ампул 6. Для отвода пара легкокипяшей жидкости 10 из резервуара.9 служит эластичная трубка 13, Устройство работает следующим образом.

4О После проведения стерилизации камеры 1 с размещенными в ней ампулами

I-

Поставленная цель достигается тем, за счет того, что устройство для получения сухих биопрепаратов в ампулах, состоящее из вакуум-холодильной камеры, укрепленного на его наружной по4

Изобретение относится к медицинской химико-фармацевтической и микробиологической отраслям промышленности и может быть использовано при получении сухих биопрепаратов в ампулах.

Известно:устройство для получения сухих биопрепаратов в ампулах, содержащее коллектор с эластичными трубками для присоединения горловин ампул, соединенный с конденсатором - вымораживателем и вакуумном насосом, и ванну с жидким хладоагентом для замораживания содержимого ампул (11

Недостатком данного устройства является то, что все технологические операции должны выполняться в помещении, в котором должна поддерживаться высокая стерильность, что требует применения дорогостоящего оборудования. Кроме того, при обслуживании данного устройства используется ручной труд, что повышает вероятность проникновения в продукт посторонней микрофлоры.

-Наиболее близким техническим реве" нием является устройство для получения сухих биопрепараторв в ампулах, состоящее из вакуум-холодильной камеры, укрепленного на ее наружной по" верхности дозатора, сообщенных с ним и расположенных в камере с возможностью вертикального и горизонтального перемещений на иглодержателе игл для наполнения ампул и электротермического блока запайки ампул f2)

Недостатком данного устройстА является перегрев ампул с продуктом при запайке до t 325-330 К, в то время, как высушиваемые препараты являются термочувствительными и не допускают перегрев выше и 310-315 К.

Цель изобретения - предотвращение перегрева готового продукта при за" пайке ампул.

2 верхности дозатора, сообщенных с ним и раслоложенных в камере с возможностью вертикального и горизонтального перемещений на иглодержателе игл для наполнения ампул и электротермического блока запайки ампул, снабжено укрепленным на иглодержателе резервуаром с легкокипящей жидкостью, в днище которого образована выемка для де параллельных пластин, размещенных в выемке резервуара с возможностью охвата горловин ампул, при этом в казован хладон-ll.

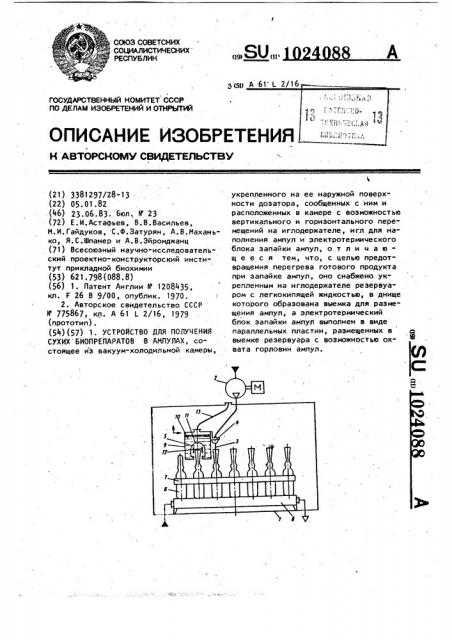

На чертеже изображено предлагаемое устройство, общий вид в разрезе.

Устройство содержит вакуум-холодильную камеру l, на наружной поверхности которой установлен дозатор 2, иглы 3 которого укреплены на иглодержателе 4, размещенном внутри камеры 1. Туда же помещен электротермииглодержателе 4 укреплен резервуар 9 с легкокипящей жидкостью 10 в нижней

6 и другим технологическим оборудованием, производят дозирование препарата в ряды ампул 6, размещенных в кассете 7 на полке 8, путем последовательного перемещения над ними игло держателя 4. Затем через полку 8 пропускают хладоагент и осуществляют замораживание препарата в ампулах с

Ориентировочный годовой экономический эффект от внедрения устройства составит 2754 руб.

Составитель Е. Фишман

Редактор Т, Киселева Техред М, Коштура Корректор В. Гирняк

Заказ 4272/4 : Тираж 713 Подписное

ВНИИПИ. Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж«35, Раушская наб., д; 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

3 1024088 4 последующей лиофилизацией. После это- Далее иглодержатель 4 с укрепленго приступают к запайке ампул 6 с вы- ным на нем резервуаром 9 и электросушенным продуктом. Для этого устанав- термическим блоком 5 запайки ампул 6 ливают электротермический блок 5 эа- устанавливают над следующим рядом и пайки ампул 6 над соответствующим ря- > цикл повторяют. После завершения задом ампул 6 так, что пластины 12 ох- пайки ампул 6 в камере 1 создают атватывают их горловины, и включают - мосферное давление и исключает из нее электронагрев пластин 12. В течение готовый продукт. Запайку амрул можно времени 30-40 с, происходит оплавле- вести под вакуумом, ц в среде инертwe горловин ампул 6 и их запайка. 1о ного газа..

Тепло от разогретых пластин передает,ся стенкам вйемки 11 резервуара 9,заполненного легкопкипящей жидкостью 10,которая при этом интенсивно испаряется.
