Реферат



„,80.„2 144

СОЮЗ СОВЕТСНИХ

° ВЭЬВВ

РЕСПУБЛИК уу В 22 Р 11/14

1 й

ОПИСАНИЕ ИЗОБРЕТЕН Я"

H A9TOPCHOlNY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТЭЕННЬЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3407258/22-02 (22) 10.03.82 (46) 23. 06.83. Бюл. %23 (72) А. Л.Ясныгин, П.А.Беюьский и

Ю. Б.,пежанкин (71) Иркутский завод тяжелого мацжностроения им.В.В.Куйбышева (53) 621 .746.27(088.8) (56) 1. Германн Э, Непрерывное литье.

М., 74еталлургиздат, 1961, с. 273, рис. 788-790 .

2. Авторское свидетельство СССР

%461793, кл. В 22 Д. 11/14, 1975. (54) {57) БЛОК ФОРМИРОВАНИЯ СЛИТ

М .теизм качання, камеру вторнчного ох . лаждения, пощ он с манжетой для сьяма воды со. слитков и тележку с приводом, о т л и:ч а ю ш и и с я тем, что, с пелью сокракения времени обслуживания и снижения металлоемкости, блок формирования слитков снабжен сменной кассе; той, в которой установлены кристаллизатор, камера; вторичного охлаждения и .поддон с манжетой для сьема воды со слитка, 1024144

Изобретение относится к металлургии, в частности к машинам непрерывного литья заготовок.

Известно устройство для литья, включающее кристаллизатор, верхнюю охлаж- 5 дающую рубашку, нижнюю охлаждаюшую рубашку, выполняющую роль камеры вторичного охлаждения, и манжету, служащую для съема воды со слитка (1).

Недостатком этого устройства являет- 10 ся стационарное расположение кристаллизатора, камеры вторичного охлаждения и манжеты для съема воды со слитка, что влечет за собой простой машины непрерывного литья при смене кристаллизатора и Камеры вторичного охлаждения, так как регулировка взаимного расположения кристаллизатора, камеры вторичного охлаждения и манжеты, требующая затрат времени, производится непосредственно на машине.

Наиболее близким к предлагаемому по технической сущности и достигаемому результату является устройство дня установки кристаллизаторов на машине непрерывного ли тья сли тков, включающее механизм качания, кристаллизаторы, камеры вторичного охлаждения, поддон с манжетой для съема воды со слитков,, установленные йа тележке с ЗО приводом. Машина непрерывного литья для сокращения времени при переходе на отливку слитков иного сечения или ремонте кристаллизаторов должна иметь .две тележки с приводами с установленными на них кристаллизаторами, камерами вторичного охлаждения и поддонами с манжетами для съема воды со слитков) 2).

Недостатком известного устройства,щ является наличие на одной машине непрерывного литья двух сложных в конструктивном отношении устройств для установки кристаллизаторов, что ведет к увеличению металлобмкости и стоимости 4 машины.

Кроме этого, для хранения запасного устройства для установки крисвыли: заторов требуются дополнительные производественные площади. Токоподводящий электрокабель тележки должен иметь разъем» иею бря я=я сокращение времени обслуживания и снижение, металлоемкости блока формирования слитков

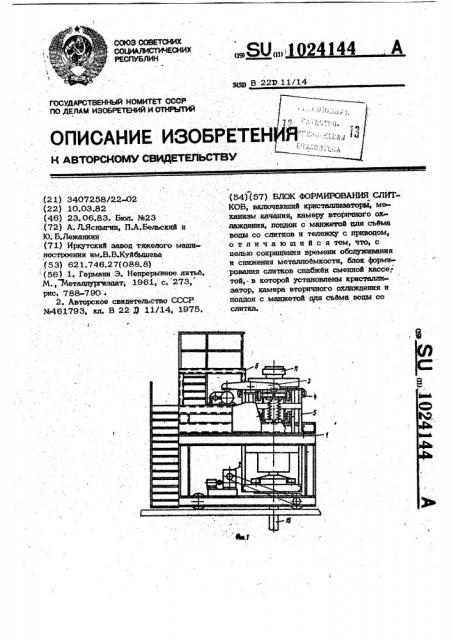

Поставленная пель достигается тем, что s йюке формирования сюпгжсв, включающем кристаллизаторы, механизм качания, камеру вторичного охлаждения, поддон с манжетой для съема воды со слитков и тележку с приводом, блок формирования слитков снабжен сменной кассетой, в которой установлены кристаллизатор, камера вторичного охлаждения и поддон с манжетой для съема воды со слитков, На фиг.1 представлен предлагаемый блок формирования, слитков, общий вид; на фиг.2 — сменная кассета:;на фиг.3вид А на фиг.2.

Блок формирования слитков включает тележку 1 с приводом 2, механизм 3 качания с плитами 4, сменную кассету 5 и плошадку 6 обслуживания для плавильщиков. Сменная кассета 5 состоит из каркаса 7, траверсы 8 и йаправляюших роликов 9 и 10. В сменной кассете 5 установлена литейная оснастка 11, состоящая из кристаллизаторов 12 камеры

13 вторичного охлаждения и поддона с манжетой 14 дня съема воды со слитков 1 5.

Литейная оснастка 11 установлена в кассете 5 следующим образом: внутрь каркаса 7 введены. поддон с манжетой

14 для съема воды со слитков 15, камера 13 вторичного охлаждения и траверса 8, на которой установлены кристаллизаторы 12. Траверса 8 может перемешаться по направляющим роликам 9 и 10.. Камера 13 вторичного охлаждения и поддон с манжетой 14 установлены на одной вертикальной оси с кристалли заторами 12 и крепятся к каркасу 7.

Устройство работает следующим об- . разом."

Кассету 5 с выЬеренной относительно вертикальной оси и закрепленной литейной оснасткой 11 устанавливают на те лежку 1, при этом каркас 7 крепят к тележке 1, а траверсу 8 - в плитам 4 ме ханизма 3 качания. После установки кассеты 5 тележку 1 с помощью привода 2 перемещают в рабочее положение и начи.нают отливку слитков 15.

При переходе на отливку слитков 15 другого сечения или при ремонте кристаллнзаторов 12 тележку 1 с помощью при+ вода 2 переМешают из зоны разливки, открепляют и убирают кассету 5. На ей место на тележку 1 устанавливают и закрепляют другую кассету 5 с требуемой литейной оснасткой 11.

Использование предлагаемого блока формирования сли жов позвоаит вместо резервного блока формирования слитков

1024i44 на машине непрерывного литья иметь резервную кассету. с установленной в ней. литейной оснасткой. Это снижает металлоемкость маппюны непрерывного литья, ее стоимость, сокращает занимаемые произ-. воде гвенные плошади и время простоев машины при переходе на отливку слитков иного сечения или при ремонте кристаллизаторов, ищцпочает разъем в подводящем электрокабеле, 1024144

Составитель Э.Шитов

Редактор И.Николайчук Техред Т.Маточка Корректор Л.Бокшаи

Заказ 4284/7 Тираж 813 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открьгжй

113035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП Патент", r. Ужгород, ул. Проектная, 4
