Реферат



УСТРОЙСТВО ДЛЯ УСТАНОВКИ ДЕТАЛИ, включающее корпус, толкатель с упругим элементом и упор, отличающееся тем, что, с целью упрощения конструкции и повыщения надежности в работе оно снабжено поворотной серьгой, на одном конце которой размещен упор, а другой конец предназначен для взаимодействия с толкателем.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (Ш

1024215 А

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

1 (21) 2962742I25-08 (22) 17.07.80 (46) 23.06.83. Бюл. № 23 (72) В. И. Гулина, H. С. Шуляпова и В. А. Пендюрин (71) Государственный научно-исследовательский и проектно-конструкторский институт электродной промышленности (53) 62-229.329:621.967.1 (088.8) (56) 1. Авторское свидетельство СССР № 531676, кл. В 23 D 33/10, 1975. з(бв В 23 300 В 23 D 3310 (54) (57) УСТРОИСТВО ДЛЯ УСТАНОВКИ ДЕТАЛИ, включаюшее корпус, толкатель с упругим элементом и упор, отличаюи ееся тем, что, с целью упрощения конструкции и повышения надежности в работе оно снабжено поворотной серьгой, на одном конце которой размещен упор, а другой конец предназначен для взаимодействия с толкателем.

1024215 (,ос I;)ни)».)ь С. I fl)!« ) Вс)скан

I »,I Ii«l()I) Л 11Iандор 1ехред И. 13срес Корректор A. Понх и;)лнз 12Ь!) 10 Тираж Тбо Подписное

БНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Рау(нская наб., д. 4/5

Филиал ППП «Г1атент», г. Ужгород, ул. Проектная, 4

Изобретение относится к машиностроению, в частности к устройствам для базирования детали по обрабатываемой повер»ности.

Известно устройство для установки детали, включающее корпус, токатель с упругим элементом и упор и обесцечивак)щее отвод упора от поверхности детали в процессе обработки (1

Однако известное устройство имеет сложную конструкцию.

Целью изобретения является упрощение конструкции и повышение надежности в работе.

Поставленная цель достигается тем, что устройство для установки детали, включающее корпус, толкатель с упругим элементом и упор, снабжено поворотной серьгой, на одном конце которой разме!цен уllop, à др»гой конец предназначс H для взаимодействия с толкателем.

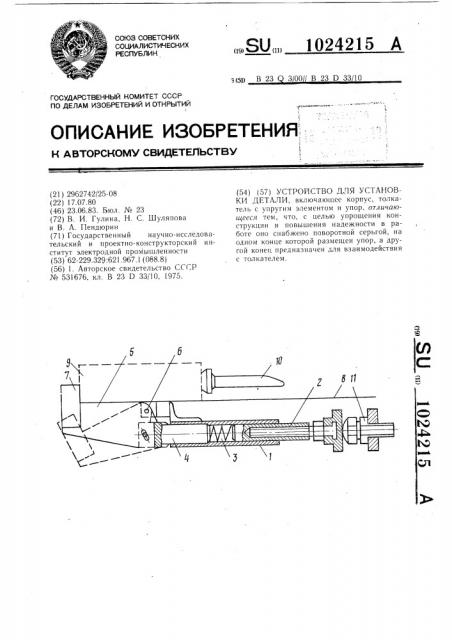

На чертеже изображсHo !)редла! асмое устройство.

Устройство Вклю чает корпус 1, регулируемый толкатель 2 с у нругим элементом

3 и пальцем 4, серьгу 5, уста!говлеHH vfo !13 оси 6, на одном конце серьги 5 закренлс н упор 7, а др» гой конец серьп! 5 Hp(.;) ff<)значен lля Взаимодействия с пальцем 4 толкателя 2. Устройство уcTÇH313ëèâàåòñÿ HH направляющих 8 станка.

Ра()ота»стрОЙстВ3 за к.!f0)13(тся В сч(5 ду ю 1це м.

Обрабатываемая деталь 9 подается в положение обработки rlo направляющим 8 с помощью штока 10 гидравлического цилиндра. Вместс с штоком 10 нсремс !цаетс.я

J0 IО.IHHT(.. IHHblй H1TОI(11, KОTОPhlй В ОIIPC— деленный момент с помощью регулируемого толкателя 2 поворачивает серьгу 5, поднимая упор 7 в рабочее положение. Шток

10 доводит деталь до упора 7, обеспечивая установку детали в позиции с)бработки, где

I5 она и закрепляется зажимами (не показан!!) свер»у и снизу. Затем штоки 10 и 11

ОтВОДЯтсЯ В исхОДИО(. Ilo.!Îæo»H(. (.(1)!>Г,

5 иод деHOTBH() vl собственного 13(. са поворачивается вокруг оси 6, и Уцор 7 Он»скастся

I I и же и 3 I I p 3 I3. 1 Я ю щи х 8, I To I I o:3 В О 1 Я с т О брабатывать деталь одновременно с гетырех

ОГОPOH.

Тс хнико-экономическая эффс ктивностf) нри использовании данного устройства заКЛIОЧ(ТСH В HOBHI HI(.Н ИИ !1РОНЗВОДИТС. I ЬНОСZ5 I II -33 счет с Окра и(ения врск!Сни и обработки.
