Устройство для обработки воды
Иллюстрации
Реферат
УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ВОДЫ, содержащее смеситель р воздухоотделителем, осветлитель с вэ эшиенным слоем, разделенный герметЕг ной горизонтальной перегородкой на две камеры, трубопровод подачи воды из воздухоотделителя в смеситель, узел промьюки камеры шламоуплотнителя с напорным коллектором, отличающееся тем, что, с целью повыщения эффективности использования путем сокращения потерь воды на собственные нужды и ускорения процесса осветления, оно снабжено рециркулящионным трубсвфово дом, присоединенным одним концом к напорному коллектору, а другим - к трубопроводу подачи воды в смеситель, а также насосом, обратным клапаном и задвижкой, при этом обратный клапан установлен между насосом м трубопроводом подачи воды в смеситель, а задвижка - между насосом и напорным (Л коллектором.

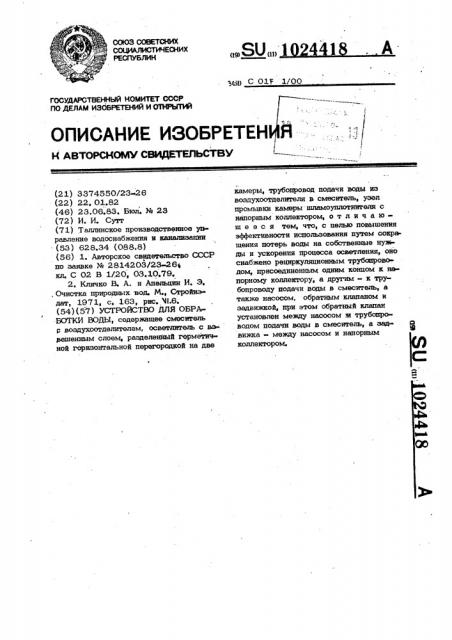

СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУВЛИН
09) (11) А уц С 01Е 1/00
ОПИСАНИЕ ИЗОБРЕТЕН
Н авто снаию свидатитвстем г — Л» !
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР
re PEJIAM ИЗОБРЕТЕНИЙ Vl ОТНРЫТИй (21) 3374550/23 26 (22) 22. 01.82 (46) 23,06,83. Бюл. % 23 (72) И. И. Сутт (71) Таллинское производственное управление водоснабжения и канализации (53) 628.34 (088.8) (56) 1. Авторское свидетельство СССР по заявке % 2814203/23-26 кл. С 02 В 1/20, 03.10,79.
2. Клячко В, А. и Апельцин И, Э,, Очистка природных вод. М., Стройиэ дат, 1971, с, 163, рис. %.6. (54) (57) УСТРОЙСТВО ДЛЯ ОБРА»
БОТКИ ВОДЫ, содержашее смеситель р воздухоотделителем, осветлнтель с asрешенным слоем, разделенный герметичной горизонтальной перегородкой на две камеры, трубопровод подачи воды из воздухоотделителя в смеситель, узел промывки камеры шламоуплотнителя с напорным коллектором, о т л и ч а юш е е с я тем, что, с целью повышения эффективности использования путем сокрашения потерь воды на собственные нуж ды и ускорения процесса осветления, оно снабжено рециркуляционным трубоцрово дом, присоединенным одним концом к напорному коллектору, а другим - к трубопроводу подачи воды в смеситель, а также насосом, обратным клапаном и эад„вижкой, при этом обратный клапан установлен между насосом я трубопроводом подачи воды в смеситель, à aagвижка - между насосом и напорным коллектором.
Изобретение относится к обработке воды и может быть использовано в ком бинированных установках, например, в коммунальном водоснабжении, химическойй промышленности и других отраслях народного хозяйства.
Известно устройство для обработки воды, содержащее корпус, разделенный промежуточным днищем на две камеры„ сборные лотки, падающую трубу, при этом в верхней камере расположены пер форированиые распределительные трубы, перфорированная горизонтальная перегородка и вертикальныЕ осадкоотводящие трубы, а в нижней — трубы для сбора
15 осветленной воды и выпуска осадка.
При этом осадкоотводящие трубы снабжены прикрепленными к их нижним торцам изогнутыми к центру нижней камеры корпуса цилиндрическими обечайками, .труба для сбора осветленной воды размем щена по периметру нижней камеры под промежуточным днищем, и подающая труба - в нижней камере (11.
Однако устройство не позволяет полностью использовать произ юдственные воэможности осадкоуплотнителя и, в ре зультате этого не достигается максимально возможная; удельная производительность.
3Q
Известно также устройство для Обработки воды, содержащее смеситель с воздухоотделителем, осветлитель с взвешенным слоем, разделений герметичной горизонтальной перегородкой на две ка- З5 . меры,, трубопровод подачи воды из воздухоотделителя.в смеситель, узел промьлки камеры шламоуплотнителя с напорным коллектором (2) .
4О
Недостатком устройства являются потери воды на собственные уужды.
1 елью изобретения является повышение эффективности использования пугем сокращения потерь воды на собственные нужды, а также ускорения процесса ооветления воды.
Указанная цель достигается тем, что устройство для обработки воды, содержащее смеситель с воэдухоотделителем, осветлитель с взвешенным слоем, разделенный герметичной горизонтальной перегородкой на две камеры, трубопровод подачи воды из воздухос гделителя в смеситель, узел промывки камеры шла55 моуплотнителя с напорным коллектором, снабжено рециркуляционным трубопроводом, присоединенным одним концом к напорному коллектору, а другим - к трубопроводу подачи воды s смеситель, а также насосом, обратным клапаном и задвижкой, причем обратный клапан установлен между насосом и трубопроводом подачи воды s смесигепь, а задвижка— между насосом и напорным коллектором.
На чертеже показано устройство для обработки воды. Устройство для обработки воды включает смеситель 1 с воздухоотделителем 2, корпус 3 осветлителя с взвешенным осадком. Корпус 3 разделен герметичной горизонтальной перегородкой 4 на две камеры. В верхней камере корпуса 3 расположена распределительная система, содержащая перфорированную перегородку 5 и перфорированные распределительные трубы 6, расположенные между герметичной горизонтальной перегородкой 4 и перфорированной горизонтальной перегородкой 5, вертикальные шламоотводящие трубы 7 и сборные лотки 8.
Нижние концы шламоотводяших труб 7 выведены через герметичную перегородку 4- в нижнюю часть корпуса 3, B нижней камере корпуса 3 под герметичной перегородкой 4 расположена нерфорированная труба 9 для сбора осветленной воды, труба 1О для распределения промывной воды и трубы 11 для выпуска осадков, Шламоотводящие трубы 7 снабжены прикрепленными к их нижним торцам изогнутыми к центру корпуса 3 и размещенными в нижней камере цилиндрическими патрубками 12. Подающая труба 13 размещена в нижней камере. На трубе 9 сбора и Отвода Осветленной воды размещена задвижка 14 для регулирования соотношения скоростей воды в верхней и нижней камере. Рециркуляциоьшый трубопровод 15 присоединен
Одним кОнцОм к напорному кОллектОру 1 6э а другим к трубопроводу 17 подачи воды в смеситель 1. В рециркуляционном трубопроводе 15 установлен насос 18.
Между насосом 18 и напорным коллектором 16 установлена. задвижка 19, а между насосом 18 и трубопроводом подачи воды в смеситель установлен о6ратный клапан 20. Измерительные приборы 21 - 23 и задвижки 24 и 25 предназначены для измерения и регулирования технологического режима.
Устройство работает следующим образом
1024418
ЗО
Обработанная реагентами осветляемая вода поступает по трубопроводу 17 в смеситель 1, где происходит дополнительное перемешивание и интенсивное выделение газов. Из смесителя 1 вода поступает в воэдухоотделитель 2, где происходит дополнительное отделение воздуха, после чего вода соответствующая по своему содержанию остаточного воздуха технологическим требованиям подается через трубу 13 в верхнюю ка меру корпуса 3, где она при помощи перфорированных распределительных труб 6 и перфорированной перегородки 5 равномерно распределяется по всей цло- щади горизонтального сечения корпуса 3.
Проходя через перфорированную перегород ку 5, осветляемая вода равномерно поднимается вверх, при этом в воде начинается образование хлопьев, образующих взвесь, » взвешенный филнгр, который в свою очередь задерживает частины взве си, увеличивая при этом свой обьем до уровня верхних концов шламоотводящих труб 7, Осветляемая вода, проходя через зону взвешенного осадка, поднима-ется далее вверх.
При этом скорость подъема воды резко уменьшается эа счет того, что часть воды и осадка отводится через шламоотводящие трубы 7 в центральную область нижней части корпуса 3, что, в свою очередь, приводит к образованию защитной зоны мекду верхними кондак и шламоотводящих труб 7 и сборных лот- 35 ков 8. В этой зоне скорость подъема .воды меньше скорости выпадам я хлопь ,ев в осадок. Осветленная вода, проходя защитную зону, поднимается к сборным лоткам 8 откуда направляется на фильт 40 рацию. В центральной области нижней части корпуса 3 — шламоуплотнителе происходит выделение осадка из воды и оседание его на дно нижней части корпу» са 3. Выпуск сх щка из шламоуплотнителя производится периодически по мере накопления его.
Для этого закрывают задвижку 14, открывают задвижку 24 на трубе 11 выпуска осадка и открывают задвижку 25 напорной промывной воды.
После удаления осадка закрывают. задвижку 24, открывают задвижку 19 на рециркуляционном трубопроводе 15 и включают насос 1R. При этом высасывают иэ шламоуплотнителя воду и направляют ее в трубопровод 17 до тех пор, пока в верхней части шламоуплоч нителя вода осветляется.
После этого частично открывают задвижку 14 выключают насос 18 и закрывают задвижки 19 и 25. После этого задвижкой 14 регулируют соотношение воды в верхней и нижней камерах.
B напорном коллекторе 16 промывной воды имеется напор только при работе насоса промывной воды (не показано), что имеет место во время выпуска шлама иэ осветлителя.
Использование предлагаемого устройства <о сравнению с известным позволяет снизить расход воды на собственные нуж ды на 50%.
Предлагаемое устройство позволяет, кроме того, увеличить производительность за счет ускорения процесса совет.. ления воды в шламоуплотнитвле после процесса промывки. Это достигается вывоцом воды иэ щламоуплотнителя снизу, что обеспечивает покойное состояние во ды и верхней части последнего, что,: и свою очередь, и приводит к ускорению процесса осветления воды в шламоуплоч
HHTa ssa 4 настави еж И.Сукмюва
Редактор О. Юрковецкая Танкред Т.Маточка Корректор О. Тигор
Заказ 4319/20 Тираж 471 Подписное.
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП Патент", г, Ужгород, ул. Проектная, 4
