Кольцевой клапан
Иллюстрации
Реферат
КОЛЬЦЕВОЙ КЛАПАН, содержащий седло с уплотнительной поверхностью , ограничитель подъема с ни правляющими и размещенную между ними кольцевую пластину, контактирующую р направляющими, отличающийс я тем, что, с целью повышения на дёжности, направляющие расположены под углом к уплотнительной поверхности седла.
„„SU„„1024602 A
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
8(5)) Р 04 В 39/10; F 16 К 15/08
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н AВтОеСКОМ СвидятрпьСтВМ (21 ) 338 668 4/25.-0 б (22) 27.01.8 2 (46) 23.06.83. Бюл; Р 23 (75) A.-И.А. Поска (53) 621.512 ° 332(088.8) ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (56) .1. Френкель N.È. Поршневые компрессоры. Л., Машиностроение, 1969, с. 334 рис. У11.44. (54)(57). КОЛЬЦЕВОЙ КЛАПАН, содер» жащий седло с уплотнительной поверх-. ностью, ограничитель подъема с на" правляющими и раэмещенную между ними кольцевую пластину контактирующую с направляющими, о т л и ч а ю в(и йс я тем, что, с целью повыаения íà" дежности, направляющие расположены под углом к уплотнительной поверхности седла.
1024602
Составитель В.:Савушкин
Редактор Г, Волкова Техред Т.Фанта Корректор В. Бутяга
Заказ 4361/30 Тираж 665 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Mocrcaa, Ж-35, Раушская наб., д. 4/5
Филиал ППП Патент, r, ужгород, ул. Проектная, 4
Изобретение относится к компрессоростроенню и может быть использовано.в самодействующих кольцевых кла панах.
Известен кольцевой клапан, содержащий седло с уплотннтельной поверхностью, ограничитель подъема с направляющими и размещенную между ними кольцевую пластину, контактирующую с направляющими (1) .
Недостатком известного клапана 10 являются большие динамические нагрузки, возникающие в пластинах цри их соударении.с седлом или ограничителем подъема, что снижает их надежность, 15
Целью изобретения является повышение надежности кольцевого клапана, Поставленная цель достигается тем, что в кольцевом клапане, содержащем седло с уплотнительной поверх- 2О ностью, ограничитель подъема с направляющими и размещенную между ними кольцевую пластину, контактирующую с направляющими, направляющие расположены под углом к уплотнительной

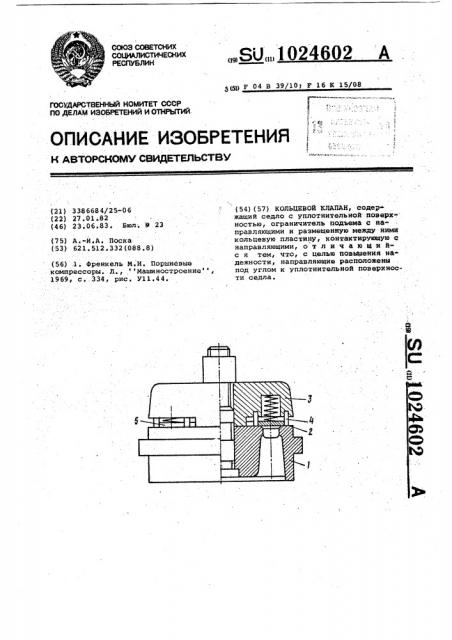

nos ерх нос ти седла, На чертеже представлен кольцевой клапан, разрез.
Кольцевой клапан содержит седло 1 с уплотнительной поверхностью 2, ограничитель 3 подъема с направляющими
4 и размещенную между ними кольцевую пластину 5, контактирующую с направляющими 4.
Направляющие 4 расположены под углом к уплотнительной поверхности
2 седла 1, Кольцевой клапан работает следующим образом.
При проходе газа через клапан, давление потока газа пластину 5 двигает по направляющим 4, выполненным под углом к уплотнительной поверхности 2 седла 1. Из-за этого пластина
5 движется не только вверх, но и s сторону, что уменьшает скорость подъема пластины 5, а этим и ударные нагрузки при ударе ее с ограничителем 3 подъема. При посадке пластины
5 на уплотнительную поверхность 2 направляющие 4 способствуют уменьшению скорости движения пластины 5 и тем самым ударных нагрузок при ее ударе с седлом 1.
Применение в предлагаемом кольцевом клапане направляющих, расположенных под углом к уплотнительной поверхности седла повышает его надежность пу ем снижения ударных нагрузок пластин и, кроме того, позволяет увеличить проходное сечение клапана эа счет лучшеге использования прохода газа s ограничителе подъема.
