ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 3399106/18-10 (22) 01.03.82 (46) 23.06.83. Бюл. И 23 (72) Ю.Д. Роев (53) 531(088.8) (56) 1. Карпуша В.Б. и др. Измерение атмосферного давления. Л,, Гидрометеоиздат, 1.973, с. 260-261.

2. Полевой В;А. Работа с трехкоординатным токопривязчиком, M. "Недра", 1978, с. 36-37 (прототип), (54)(57) YCTPOHCTBO ДЛЯ 83HEPEHNR АТИОСФЕРНОГО ДАВЛЕНИЯ ПРИ БАРОИЕТРИЧЕСКОИ НИВЕЛИРОВАНИИ, содержащее последовательно соединенные преобразова(19) (11), t уды. G О1 С 5/06 G 01 L 11/00 тель давления с чувствительным эле" ментом и регистратор, о т л и ч а ю" щ е е с я тем„что, с целью повыше-; ния точности измерения путем исключения периодических колебаний атмосферного давления, в него введены сумматор и делитель, включенные последовательно между первым выходом преоб-. разователя и входом регистратора, и последовательно соединенные коррелометр и формирователь с двумя выхо.дами, причем вход коррелометра соединен с вторым выходом преобразователя, а два выхода формирователя.соеди. нены соответственно с вторыми входами сумматора и делителя.

1024718

Изобретение относится к приборам для барометрического нивелирования - .

/ микробарометрам и микробарографам, которые предназначены для регистрации изменений атмосферного давления и могут применяться также при проведении депрессионные съемок в шахтах, в метеорологии при выполнении .работ по изучению турбулентности и гравитационных волн ..

Известны приборы для измерения и регистрации изменений атмосферного давления, содержащее корпус, в котором установлены чувствительный элемент и соединенное с ним регистрирующее устройство jl).

Недостатком этих приборов являет:ся низкая точность измерения вслед.ствие наличия периодических колеба-ний давления.

Наиболее близким по технической сущности к предлагаемому является устройство для регистрации атмосферного давления, содержащее преобразо" ватель с чувствительным элементом и регистратор. $2j.

Недостаткам известного устройства для регистрации атмосферного давления является необусловленное задание времени регистрации давления.

Размер "временных ворот", равный

:, 30-40 с, диктуется лишь удобством (непродолжительностью счета импульсов при измерении частоты) и не учитывает характера изменения давления во времени. 8 частности, продолжительность измерений и их дискретность не зависят от периодичности колеба ний атмосферного давления. Например, если в измеряемом атмосферном давле. нии преобладают колебания с периодом, большим 40 с,. то осредненное за 40 с .,-давление будет искажено влиянием низ; кочастотных (c периодом, большим

40 с),.составляющих. Кроме того, частотный спектр атмосферного давления непрерывно изменяется,.а приборе жв нет устройства, учитывающего эти из.менения. . Целью изобретения является повышение точности измерения путем исключения периодических колебаний атмосферного давления.

Поставленная цель достигается тем, что в устройство, содержащее преобразователь давления с чувствительным элементом и регистратор, введены сумматор и делитель, включенные по» следовательно между первым выходом преобразователя и входом регистратора, и последовательно соединенные коррелометр и формирователь с двумя выходами, причем вход коррелометра соединен с вторым выходом преобразователя, а два выхода формирователя . соединены соответственно с вторыми входами сумматора и делителя.

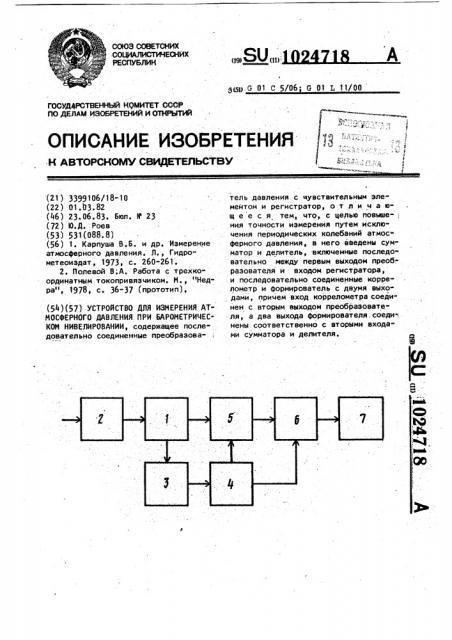

На чертеже приведена блок-схема предлагаемого устройства.

Устройство содержит преобразователь 1 атмосферного давления с чувствительным элементом 2, коррелометр

3, Формйрователь 4 длительности из мерений, сумматор $, делитель 6, регистратор 7,,Сумматор 5 и делитель соединены последовательно и установлены между преобразователем 1 и регистратором 7, а формирователь 4 о и коррелометр 3 соединены между собой. При этом коррелометр 3 соединен с выходом преобразователя 1, а фор= мирователь 4 - с входами сумматора 5 и делителя б.

Устройство работает .следующим об" разом.

Изменения атмосферного давления воспринимаются чувствительным элементом 2 и преобразуются в электрический

ЗО сигнал, пропорциональный изменению давления, например, в частоту переменного тока f(P), Далее сигнал поступает на входы сумматора 5 и коррелометра 3. Коррелометр 3 определяет па 5 раметр периодической составляющей колебаний атмосферного давления. Сигнал, пропорциональный а,, поступает на блок формирователя 4, где формируется величина 2К (К - количество пе"

40 риодов). С выхода блока 4 сигнал поступает на один вход сумматора 5, на второй вход которого .подается сигнал, пропорциональный изменению давления с преобразователя 1. Сигнал 22K эа45 дает длительность измерения. f(P) (суммирования) и, таким образом, на входе сумматора 5 формируется сигнал.

Ик- 6

Г(Р). Этот сигнал подается на один вход делителя 6, на второй вход

50 которого поступает сигнал с выхода формирователя 4. В делителе 6 формируется сигнал, пропорциональный среднему значению измеряемого атмосфер", ного давления за интервал времени, 55 кратный периоду периодической состав .. ляющей л 1( с ®

2 ь К

Составитель В. Казаков

Техред Т.Фанта : Корректор " ф Р ц

Редакто Т. Ку грымова аказ 37 35 Тираж . . одписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035 Иосква .3.-35 Раушская наб. д. 4/5 филиал ППП атент г. Ужгород, ул. Проектная, 3 102471

Результаты деления подаются на регистратор 7.

Таким образом, устройство позво(ляет получить среднее Значение атмосферного давления за интервал вре8 4 мени, кратный периоду периодической составляющей, т.е. значение атмосферного давления, свободное от влияния периодической составляющей (посколь-, ку сумма периодической функции эа время, кратное периоду, равна нулю).
