Стенд для испытания изделий на трехкомпонентную вибрацию

Стенд для испытания изделий на трехкомпонентную вибрацию

Иллюстрации

Показать все

Реферат



1СТЕНД ДЛЯ ИСПЫТАНИЯ ИЗДЕЛИЙ ,НА ТРЕХКОМПОНЕНТНУЮ ВИБРАЦИЮ, содержащий три вибровозбудителя, оси которых ориентированы по трем взаимно уперпендикулярным направлениям, платформу для установки, испытуемого изделия и вибропередающие устройства, каждое из которых включает жесткую скобу, соединенную с соответствующим вибровозбудителеи и обхватывающую с противоположных сторон платформу, и пару упругих элементов, размещенных каждый .между щекой скобы и платформой , отличающийся тем, что, с целью проведения испытания изделий на трехкомпонентную угловую вибрацию, упругие элементы вибропередающих устройств выполнены в виде полосовых пружин, продольные оси симметрии которых перпендикулярны к оси вибровозбудителя. / оо

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (П) g g G 01 М 7/00

ГОСУДАРСТЕЕННЫЙ KOMHTET СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

j

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ." -...:

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

l (21) 3344345/25-28 (22) 08.10.81 (46) 23.06.83. Бюл. 21 23 (72) А.И.Александров и Д.M.Çàéöåâ (53) 620.178.53(088.8) (56) 1. Авторское свидетельство СССР и 602057, кл. G 01 М 7/00, 1976.

2. Патент США И 3318139, кл. 73-71.6, 1964 (прототип). (54)(57) СТЕНД ДЛЯ ИСПЫТАНИЯ ИЗДЕЛИЙ

НА ТРЕХКОМПОНЕНТНУ10 ВИБРАЦИЮ, содержащий три вибровозбудителя, оси которых ориентированы по трем взаимно

:,перпендикулярным направлениям, платФорму для установки испытуемого изделия и вибропередающие устройства, каждое из которых включает жесткую скобу, соединенную с соответствующим вибровозбудителем и обхватывающую с противоположных сторон платформу, и пару упругих элементов, размещенных каждый между щекой скобы и платформой, отличающийся тем, что, с целью проведения испытания изделий на трехкомпонентную угловую вибрацию, упругие элементы вибропередающих устройств выполнены в виде полосовых пружин, продольные оси симметрии которых перпендикулярны к оси вибровозбудителя.

1024781

2. Стенд по и.1, о т л и ч а юшийся тем, что, с целью повышеИзобретение относится к испытательной технике, в частности к.стендам для испытания изделий на трехкомпонентную угловую вибрацию.

Известен стенд для испытания изде" лия,на трехкомпонентную вибрацию, содержащий магнитопровод, имеющий две пары полюсов с расположением каждой пары друг против друга и перпендикулярно полюсам дру ой пары, централь-10 ный сердечник, образующий с полюсами воздушные зазоры, и подвешенную в воздушных зазорах подвижную систему, имеющую форму усеченного с двух сто- рон шара. Подвижная система состоит иэ четырех шаровых секторов, образованных полыми трубками из ферромагнит" ного материала, жестко связанных с виброплатформой, Поверхности полюсов и центрального 20 сердечника магнитной системы, образующие воздушные зазоры, выполнены сферическими. Подвеска подвижной системы осуществляется с помощью сферического шарнира (центрирующего устройства), 251 расположенного в центральном сердеч" нике. Катушки для возбуждения угловых . колебаний размещены на шаровых секторах подвижной системы. В данном стен-. де полюса магнитопровода (централь- ; 30 ного сердечника) и катушки подвижной, системы являются возбудителями коле" баний. Таким образом, виброплатформа оказывается связанной с возбудителя-, ми колебаний с одной стороны непосредственно (с катушками подвижной системы), а с другой стороны через центрирующее устройство " сферический шарнир (с центральным сердечником) (1)

Стенд позволяет создавать трех" компонентную угловую вибрацию, однако конструктивно сложен и, кроме того, в нем невозможно совместить центр колебаний (точки пересечения трех ортогональных осей, относительно которых происходят колебания виброплатформы) с центром масс испытуемого изделия, так как центр колебаний подвижной системы данного устрой50 ния точности испытаний, платформа выполнена пустотелой. ства расположен внутри центрального сердечника магнитопровода.

Наиболее близким к изобретению по технической сущности является стенд для испытания изделий на трехкомпонентную вибрацию, содержащий три вибровозбудителя, оси которых ориентированы по трем взаимно перпендикулярным направлениям, платформу для уста" новки испытуемого изделия и вибропередающие устройства, каждое из которых включает жесткую скобу, соединенную с соответствующими вибровоэбудителями и обхватывающую с противоположных сторон платформу, и пару упругих элементов, размещенных каждый между щекой скобы и платформой, Вибропередающие устройства выполнены в виде упругих цилиндров, оси которых расположены параллельно оси действия вибрации $2)

Однако известный стенд не позволяет проводить испытания изделий на трехкомпонентную угловую вибрацию.

Целью изобретения является прове- . дение испытания изделий на трехкомпонентную угловую вибрацию, и повыше". ние точности испытаний.

Поставленная цель достигается тем, что в стенде для испытания изделий на трехкомпоиентную угловую вибрацию, содержащем три вибровозбудителя, оси которых ориентированы по трем.взаимно перпендикулярным направлениям, платформу для установки испытуемого изделия и вибропередающие устройства, каждое из которых включает жесткую скобу, соединенную с соответствующим вибровозбудителем и обхватывающую с. противоположных сторон платформу, и пару упругих элементов, размещенных каждый между щекой скобы и платформой, упругие элементы вибропередающих устройств выполнены в виде полосовых пружин, продольные оси симметрии ко-; торых перпендикулярны. оси вибровозбудителя.

Кроме того, платформа выполнена пустотелой..

Составитель В.Тарасов

Редактор Р.Цицика ТехредJl,Пекарь Корректор А.Ференц

Заказ 4382/38 Тираж 873 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

11.3035, Иосква, Ж-35, Рауаская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

3 10247

Благодаря такому выполнению упру-. гих элементов вибропередающих уст ройст в появляется возможность проводить испытания изделий на трехкомпонентную угловую вибрацию, поскольку полосовая 1 пружина, обладая высокой жесткостью по двум направлениям, расположенным в ее плоскости, по третьему направлению имеет значительно меньшую . жесткость.

Для обеспечения повышения точности испытаний за счет исключения перекрестных связей, возникающих при несовпадении центров тяжести изделия и платформы с центром пересечения осей действия вибраций, платформа стенда может быть выполнена пустотелой.

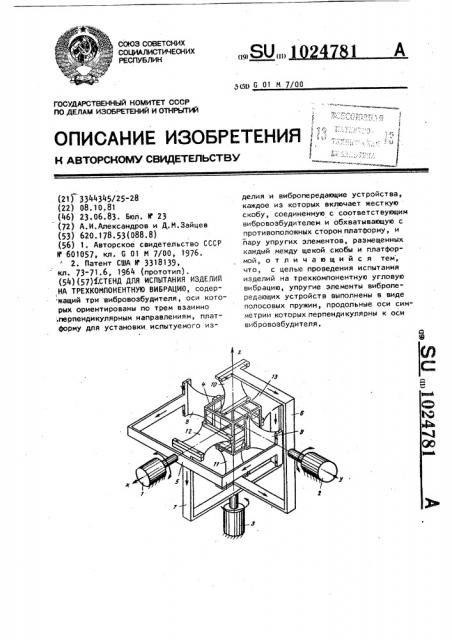

На чертеже представлена кинематическая схема стенда. га

Стенд содержит три вибровозбудителя 1-3 угловой вибрации, оси которых ориентированы по трем взаимно пер" пендикулярным направлениям ОХ, ОУ,OZ, . платформу 4 для установки испытуемого г5 . изделия (не показанЬ) и вибропередаюI щие устройства, каждое из которых включает жесткую скобу 5-7, соединенную с соответствующим вибровозбудителем 1-3 и обхватывающую с противо положных сторон платформу 4, и разме- . 1ейные между щеками скоб 5-7 и плат81 4 формой 4 пары упругих элементов 8 и 9, 10 и 11, 12 и 13, выполненные в виде полосовых пружин, продольные оси симметрии .которых перпендикулярны осям

ОХ, OY, OZ вибровозбудителей 1-3.

Платформа 4 стенда выполнена пустотелой в виде рамной конструкции.

Стенд работает следующим образом.

При включении, например, вибровозбудителя"1, обеспечивающего угловую вибрацию вокруг оси ОХ, скоба 5 начинает также колебаться вокруг этой оси.

Так. как жесткост.ь упругих элементов

8 и 9,,12 и 13 относительно действующего вокруг оси ОХ момента велика, то платформа 4 колеблется синхронно со скобой 5, при этом работают на изгиб упругие элементы 10 и 11, не оказывая существенного сопротивления ко" лебаниям скобы 5.

Аналогичным образом работают и два других вибровозбудителя.

Для повышения точности испытаний центр масс испытуемого изделия слвдует совместить с центром масс платформы, расположенным в точке пересечения осей

ОХ, OY, OZ.

Использование изобретения позволяет проводить испытания изделий на трехкомпонентную угловую вибрацию с высокой точностью, что приближает условия испытаний к эксплуатационным.
