Реферат



ЮСТИРОВОЧНОЕ УСТРОЙСТВО , соцержашее пве юстируемые петали, с одной из которых соешшен Bsartt ове шайбы выполненные в вице шаровых сегментов, одна из которых контактирует с головкой винта, а аругая - с первой юстируемой деталью я резьбовой втул|сой, соединенной с второй юстируемой деталью, о т л и ч аю ш е е с я тем, что с аельк) повышения точности юстировки, в него вв& цена между резьбовой втулкой и второй шайбой фланцевая втулку с выступами, сопр5}гаюи1имися со шлицем, выполне1 ным в резьбовой втулке, причем фланцевая втулка опирается своим фланцем на вторую юстируемую деталь. (Л е 7 Фиг1

4864 A (!Ю (И) .

Э g Q 02 B 7/00

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ .

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

„1 (21) 3410875/18 10 (22) 23.03.82 (46) 23.06.83. Вюп. Ж 23 (72) П. Е. Аниськов, С. И. Иванова и В. В. Кофанов (53) 621.315.687 (088.8) (56) 1. Авторское свидетельство СССР

Ив 785832, кл. Q 02 9 7/00, 1980.

2. Конструкция точных приборов.

50 примеров усовершенствования еле» ментов конструкций приборов. и машин, разработанных научнотехническим коллективом нароцного прецпрнятия

К. Цейсс, Иена. М., Машгиз, 1960 с. 46 47 (прототип) (54) (57) ЮСТИРОВОЧНОЕ УСТРОЙ-

СТВО, соцержащее две юстируемые ° детали, с одной из которых соединен винт, две шайбы. выполненные в вице шаровых сегментов, оапе иэ «оторых контактирует с головкой винта, а дру.гая - с первой юстируемой цеталью и резьбовой втулкой, соеаиненной с вто рой юстируемой деталью, о т л и ч ею щ е е с я тем, что с целье ловы шения точности юстировки, в него ввецена между резьбовой втулкой и второй шайбой фланцевая втулка с выступами, сопрягающимися со шпицем, выполнен

: ным в резьбовой втулке, причем фланцевм втулка опирается своим d.n ùeì на вторую Я юстируемую цеталь.

1024864

Изобретение относится к оптическому приборостроению, в частности к устройствам юстировки, а также может быть применено в цругих областях техники.

И звестно юстировочное устройство соцержащее регупировочный винт и цве . детали, положение которых юстируется за счет того, что винт вворачивается в пружину, причем шаг резьбы винта больше шага навивки пружины Щ Это устройство просто по конструкции, обеспечивает тонкую юстировку деталей, но не поэвопяет применять его в приборах, работающих в условиях зна читепьных механических воэцействий, так как не фиксирует детали в отъюстированном положении.

Наиболее близким по технической сущ ности к изобретению явпяется юсткро вочное устройство, содержащее две юстнруемые детали, с одной иэ zего рых соецинен винт, цве шайбы, выпоп ненные в виде шаровых сегментов, оцня нэ которых контактирует с головкой винта, а вторая - с первой юстируемой деталью и реэьбовой втулкой соецинен- ной с второй юстируемой деталью. Юстировочное устройство соцержит резьбовую разрезную втупку с коническим отвер стием. Устройство отличается просто той конструкции, обеспечивает фиксацию петепей в on,þñòÈðîâàííîì попоженнн (2j, Оцнако при фиксации винтом происхоцит -изменение отъюстированного положения одной детали относительно другой на величину зазора в резьбе, так как при зажиме винтом разрезная втулка, разжнмаясъй изменяет в осевом направлении положение оцной иэ юсти руемых деталей. При этом цеформация поверхностных слоев резьбы увепичйва ется в сипу нарушения круглости втупки при разжиме, что отрицательно влияет . на точность работы устройства. Вспецствие этого в ряде спучаев требуется повторная юстировка.

Бель изобретения - повышение точ» ности юстировки.

Дель цостигается тем, что юстировочное устройство содержащее цве юстируемые цетапи, с оцной из которых соединен винт, две шайбы выполненные в вице шаровых сегментов, одна иэ которых контактирует с головкой винта, а» с первой юстируемой цетапью и резьбовой втулкой, соециненной с второй юстируемой цеталью, межцу реэьбовой втулкой и второй шайбой ввецена фпанцевая втулка с выступами, сопрягающимися со шпицем выпоцнен ным в реэьбовой Втупкей причем фпац девая втулка опирается своим .фпанцем на вторую юстируемую цетапь.

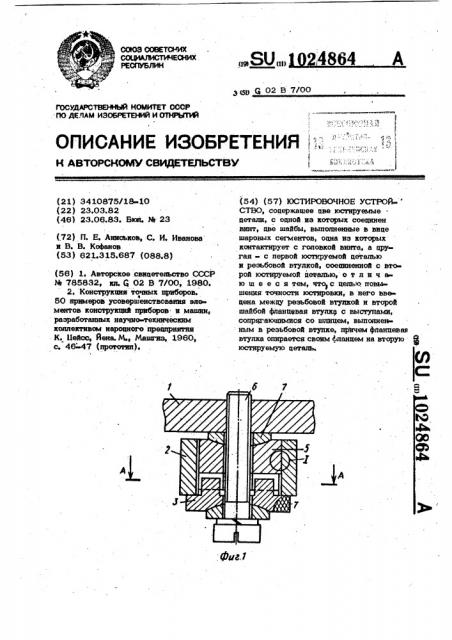

На фиг. 1 привецено юстировочкое устройство,,процопьный разреэ; на фиг. 2 разрез А-А на фиг. 1; на фиг. 3 - выi0 носной элемент.

Устройство состоит из цетапей 1 и 2, положение которых должно быть отъюстировано. йетапь 2 опирается на фланец втулки 3, выступы 4 которой 5 входят и взаимоцействуют со шлицем. реэьбовой втулки 5, Винт 6 фиксирует детали в отъюстированном положении.

Появляющиеся при наклоне цетапи 1 сдвиги компенсируются самоустанавпиg0 ваюшимися шаровыми шайбами 7.

Юстировочное устройство работает спецуюикм образом.

После ослабления винта 6 цетапь 1 получает воэможность перемещения в

25 продольном направлении поц действием реэьбовой втулки 5 при вращении фланцевой втулки 3. Сопряжение выступов 4 фланцевой втулки 3 со шпицем резьбе вой втулки S выполнено с воэможностью

30 относктепьного осевого перемещения на требуемую величину юстировки. В, отъюстироваином положении цетапей 1 и 2 резьбовые поверхности 8 касаюься друг друга в направлении усипкя

35 фиксации BHBTohf 6.

При фиксации отъюстированного по» пожения цеталей 1 и 2, резьбовые. поверхности 8 прижимаются друг к цругу в том же направлении, в котором производилась юсткровка, поэтому изменение отъюсткрованного положения деталей, возникающее при фикса цки, пренебрежимо мало, так как оно

45 равно цеформапии поверхностных слоев реэьбовых поверхностей 8, прилегающих по всей винтовой поверхности резьбы.

По сравнению с известным объектом, 50, изобретение обеспечивает большую точность юстировки за счет, того, что отъюстированные детали фиксируются винтом в том же направлении, в котором произвоципась юстировка. При этом, в er» пичие от известного объекта, требув55 мая точность юстировки обеспечивается после однократной операции, в резупь тате чего увепкчивается оперативность работы оператора., 1024864

ФигЗ
