Реферат



УСТРОЙСТВО ДЛЯ РЕГУЛИРОВА- ; НИЯ РАСХОДА по авт. св. 627451, отличающееся тем, что, с целью повьаиения точности регулирования и улучшения эксплуатационных характеристик, оно снабжено дополнительным эластичным шнуром, один конец которого закреплен у основания усеченного конуса мерной трубки, а другой связан с поплавком.

. «е (®

СОЮЗ СОВЕТСНИХ

ИЗЛИЛИ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

А СВ ПЙИЙ Ю

ОПИСАНИЕ ИЗОБРЕТЕНИЯ н aamacKOI4v сзмдатв твм

Р

)"

3 (61) 627451 (21) 3398543/18-24 (22) 15.01.82 (46) 23.06.83. Бюл. В 23 (72) C.Ê. Белкина, Ю.Е. Залманзон, В.A. Смурыгов, Д.Е. Фертман и.Э.В. Шншелова (53) 681.121(088.8) (56) 1. Авторское свидетельство

СССР 9 627451, кл. С 05 D 7/00, 1976 (прототип) .

8CSQ G 05 D 7 00; G 05 D 7.01 (54)(57) УСТРОИСТВО ДЛЯ РЕГУЛИРОВА- "

НИЯ РАСХОДА по авт. св. 9 627451, о т л и ч а ю щ е е с я тем, что, с целью повышения точности регулирования и улучшения эксплуатационным . характеристик, оно снабжено дополнительным эластичным шнуром, один конец которого закреплен. у основания усеченного конуса мерной трубки, а другой связан с поплавком.

1024883

Составитель. В. Николаев

Редактор В. Данко ТехредО.Неце Корректор С. Шекмар

Заказ 4393/44 . Тираж 874 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Изобретение относится к устройствам для регулирования расхода жидкости или газа.

По основному авт. св. В 627451 иэвест но устройство для регулирования расхода, содержащее мерную трубку, выполнен" 5 ную. в виде усеченного конуса, основанием обращенного к входному каналу, с расположенным в ней поплавком, и втулку с отверстием, в котором расположен эластичный шнур, один конец 30 которого закреплен в верхней части втулки, а на другом конце размещен поплавок f1) .

Недостатком этого устройства является невысокая точность регулирования вследствие отклонения трубки от строго вертикального положения, которое всегда может возникнуть в процессе эксплуатации. Это происходит за счет того, что поплавок касается внутренней поверхности трубки, в результате чего возникает сила трения и уменьшается натяжение эластичного шнура.

Невысокая точность регулирования является также следствием завихренйй, 25 возникающих в потоке воздуха, в результате чего к поплавку прикладывается вращательный момент, который приводит к закручиванию эластичногс шнура, что затрудняет его снижение 30 и ведет к локальным искривлениям шнура.

Целью изобретения является повышение точности регулирования и улучшение эксплуатационных характерис- 35 тик. .Указанная цель достигается тем, что устройство снабжено дополнитель ным эластичным шнуром, один конец которого закреплен у основания усе- 40 ченного конуса мерной трубкй, а другой связан с поплавком.

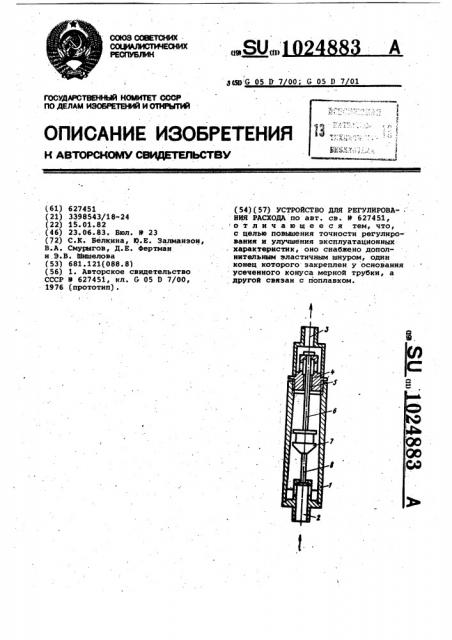

На чертеже изображено предлагаемое устройство, продольный разрез.

Устройство для регулирования со- 45 держит мерную трубку 1, выполненную в виде усеченного конуса, основанйем1 обращенного к входному каналу 2:

В мерной трубке 1 со стороны выходного канала 3 расположена втулка 4 с отверстием 5, в котором размещен эластичный шнур б, один конец которого закреплен в верхней части втулки 4, а на другом конце размещен поплавок 7 ° Кроме того, устройство содержит дополнительный эластичный шнур 8, один конец которого закреплен у основания усеченного конуса мерной трубки 1, а другой связан с поплавком 7.

При установившемся расходе газа или жидкости, который определяется размерами мерной трубки 1 и поплавка 7, а также характеристиками эластичных шнуров б и 8, поплавок 7 занимает определенное положение в мерной трубке 1. Увеличение подъемной силы, действующей на поплавок 7 при возрастании расхода, перемещает поплавок 7 вверМ, при этом эластичный шнур 8 растягивается, а эластичный шнур б сжимается. Перемещение поплавка 7 вверх ведет к уменьшению проходного: сечения между поверхностью мерной трубки 1 и поплавком 7 и, как следствие, к возрастанию сопротивления и к уменьшению расхода.

Снижение расхода напротив приводит к уменьшению подъемной силы, действующей на поплавок 7, при этом поплавок

7 опускается, возрастает проходное отверстие, и расход увеличивается.

Повышение точности регулирования расхода в предлагаемом устройстве достигается за счет повышения плавности хода поплавка 7, так как благодаря введению дополнительного эластичного шнура уменьшается влияние закручивающего момента.

Улучшение эксплуатационных характеристик предлагаемого устройства по сравнению с известным определяется тем, что оно может работать без ухудшения точности регулирования практически в любом положении.
