Устройство для разъема съемных пресс-форм

Устройство для разъема съемных пресс-форм

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ РАЗЪЕМА СЪЕМНЫХ ПРЕСС-ФОРМ, содержащее основание , опорную штту с закрепленнымив ней клиньями, о т л и ч а ю щ е е с я тем, что, с целью сокращения времени удаления изделий из съемных пресс-форм, оно снабжено закрепленным в основании центрирующим стержнем, а клинья выполнены с продольными направляющими выступами прямоугольной формы, под которые на боковых поверхностях основания выполнены направляющие вертикальные пазы.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР (21) 2980420/23-05 (22) 12,09,80 (46) 30.12.85. Б1ол. Ф 48 (72) Е.и. Суровов (53) 678,057,726(088,8) (56) Авторское свидетельство СССР

В 233876,, кл. В 29 С 1/00, 1968.

Демин Е.Н. Справочник по прессформам, Л;, Лениздат, 1967, с. 189, табл. 79, нижн. рис. — прототип. (54)(57) УСТРОЙСТВО ДЛЯ РАЗЪЕМА . СЪЕМНЫХ ПРЕСС-ФОРМ, содержащее осно„Л0„, 1025054 A (51) 4 В 29 С 39 36 В 29 С 33/44 вание, опорную плиту с закрепленными в ней клиньями, о т л и ч а ю— щ е е с я тем, что, с целью сокращения времени удаления изделий из съемных пресс-форм, оно снабжено закрепленным в основании центрирующйм стержнем, а клинья выполнены с продольными направляющими выступами прямоугольной формы, под которые на боковых поверхностях основания выполнены направляющие вертикальные пазы.

1025054

ВНИИПИ

Тираж 644

Заказ 8138/4

Подписное

Изобретение касается переработки полимерных материалов и может быть использовано при разъеме пресс-форм с вертикальной плоскостью разъема для изделий с отверстием в арматуре..

Известно устройство для разъема съемных пресс-форм, содержащее основание, стол и систему подвижных плит.

Однако его использование возможно только для пресс-форм с горизонтальными плоскостями разъема.

Наиболее близким к изобретению по технической сущности и достигае- мому результату является устройство для. разъема съемных пресс-форм, содержащее основание, опорную плиту с закрепленными в ней клиньями.

При разъеме, пресс-форм известным устройством изделие может оставаться в одной из полуматриц, в связи с чем .необходима дополнительная операция для окончательного извлечения изделия.

Целью изобретения является сокращение времени удаления изделий йз съемных пресс-форм.

Это достигается тем, что устройст. во для разъема съемных пресс-форм, содержащее основание, опорную плиту с закрепленными в ней клиньями, снабжено закрепленным в основании центрирующим стержнем, а клинья выполнены с продольными направляющими выступами прямоугольной формы, под которые на боковых поверхностях основания выполнены:направляющие вертикальные

1пазы

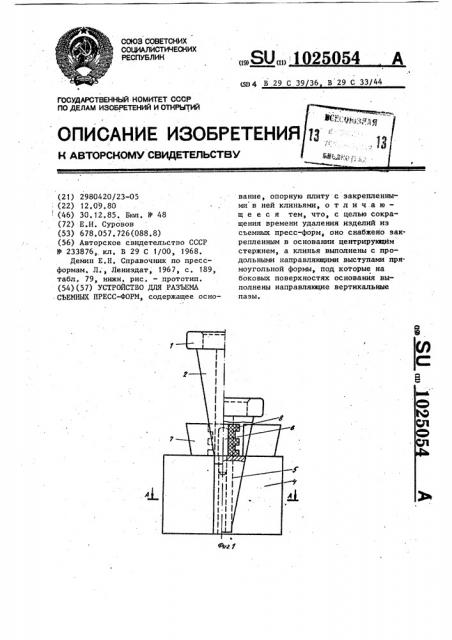

На фиг. 1 показано предлагаемое ., устройство, продольный разрез; на фиг. 2 дан разрез А-А на фиг. 1.

Устройство содержит опорную пли.

5 ту 1 с закрепленными в ней клиньями 2, выполненными с продольными направляющими выступами 3 прямоуголь ° ной формы, под которые на боковых поверхностях основания 4 выполнены

10 направляющие вертикальные пазы 5.

Центрирующий стержень 6 закреплен в основании 4, предназначенном для установки полуматриц 7 пресс-формы с изделием 8.

15 Устройство работает следующим образом.

На основание 4 устанавливаются полуматрицы 7 с изделием 8, при этом центрирующий стержень 6 разме- .

20 щается в отверстии изделия. Далее клинья 2, закрепленные на опорной плите, и их продольные направляющие выступы 3 вставляются соответственно в пазы полуматриц и в направляю25 щие вертикальные пазы 5 основания 4.

Устройство с полуматрицами помещается под пресс, в.котором давлением ! на опорную плиту 1 производится . разъем полуматриц и съем изделия 8

30 с центрирующего стержня 6, при этом обеспечивается параллельное раскрытие полуматриц, что исключает повреждение изделий из хрупких полимеров.

Использование изобретения позво лит исключить из технологического процесса операцию па извлечению изделия из полуматрицы.
