Высевающий аппарат
Иллюстрации
Реферат
ВЫСЁВАЩИЙ АППАРАТ, содержащий бункер для семян, под выходным отверстием которого размещен установленный внутри наральникового сошника высевающий диск с ячейками для семян, отличающийся тем, что, с целью повышения точности высева, он снабжен дополнительным ссяиником в виде установленных под углом друг к другу Дисков, которые жестко связаны с высевающим диском и снабжены.направителями семян, выполненны в виде симметрично закрепленньЕС на внутренней части дисков дополнительного сошника полых полупирамид, обращенных большими сюнованиями к ячейкам высевающего диска.
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСКИХ, PEGllVSJNH (19) (и) 1
Г;
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3428440/30-15 (22) 26.04.82
:(46) 30.06.83. Бюл. Р 24 (72) X.X.Ахмеров . (71) Башкирский ордена Трудового
Красного Знамени сельскохозяйственный институт (53) 631.33(088 ° 8) (56) 1 . Авторское свидетельство
СССР )) 163829, кл. A 01 С 7/20, 1962 °
2. Патент ФРГ Р 2064336, (кт, 45 в 7/04, 1973, (прототйК ° (54)(57) ВЫСЕВА(ОЩИЙ АППАРАТ, содержащий бункер для семян, под выходным отверстием которого размещен
Ь(51) A 01 С 7 00 ° A 01 С 7 20 установленный внутри наральникового сошника высевающий диск с ячейками для семян, отличающийся тем, что, с целью повышения точности высева, он снабжен дополнительным сошником в виде установленных под углом друг к другу дисков, которые жестко связаны с высевающим диском и снабжены,направителями семян, выполненными в виде симметрично закрепленных на внутренней части дисков дополнительного сошника полых полупирамид, обращенных болЬшими основаниями к ячейкам высевающего диска.
1025353
Изобретение относится к сельскохозяйственному машиностроению, н частности к высенающим аппаратам, которые могут быть использованы в сеялках для поштучного высева семян.
Известны нысенающие аппараты, со держащие бункер для семян с размещенным в нем нращающимся отнбсительно продольной горизонтальной оси высевающим барабаном с ячейками 10 для семян, под которым закреплен сошник. Qlj .
Недостатком укаэанного высевающего аппарата является невысокая точность высева семян вдоль рядка вслед-15 ствие того,что при свободном падении 1 семян иэ барабана они, соуцаряясь с дном и стаканами борозды, хаотично распределяются по почве.
Наиболее близким по технической сущности и дастиrаемой цели к предлагаемому является нысенающий.аппарат, содержащий бункер для семян, под выходным отверстием которого размещен установленный внутри наральникового сошника высенающий диск с ячейками для семян (2J .
Недостатком указанного высенающего аппарата является то, что он не обеспечивает Достаточно точного 30 высева семян вдоль и поперек рядка.
Это обьясняется тем, что при свободном падении сЕмян из нысевающего диска они не фиксируются относитель но дна борозды и, соударяясь с ней, хаотично распределяются в почве.
Цель изобретения — повышение точ" ности нысева семян.
Эта цель достигается тем, что высевающий аппарат, содержащий бункер для семян, под выходным отверсти-40 ем которого размещен устанонленный внутри наральниковаго сошника высевающий диск с ячейками для семян, снабжен дополнительным сошником в виде установленных под углом друг 45 к другу дисков, которые жестко связаны с высенающим диском и снабжены направителями семян, выполненными н виде симметрично закрепленных на внутреннейчасти дисков дополнитель- 5р ного сошника полых полупирамид, обращенных большими основаниями к ячейкам высевающего диска.

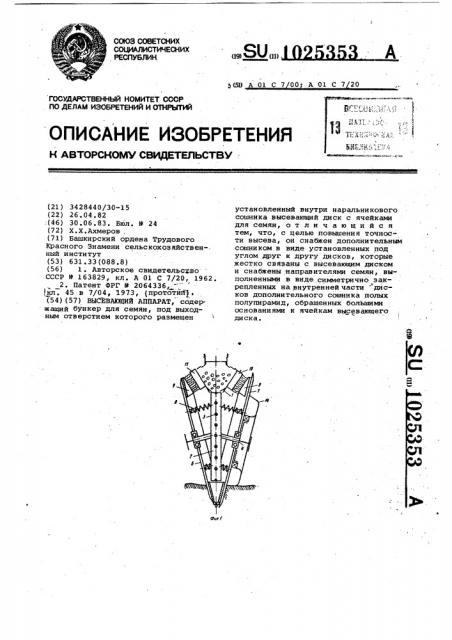

На фиг. 1 изображен нысевающий аппарат, поперечный разрез; на фиг, 2 — то же, вид сбоку.
Ьысенающий аппарат содержит бункер l,для семян высевающий диск 2 с ячейками 3 для поштучного высена семян, установленный на оси 4 и снаЬженный ныталкинателем 5. Диски б и
7 сошника через элементы 8 муфты кинематически связаны с высевающим диском 2. и установлены под углом друг к другу на оси 4. Диски б и 7 снабжены направителями 9 для семян, которые выполнены в виде симметричнс закрепленных на внутренней части дисков сошника полых полупирамид, обращенных большими основаниями в сторону ячеек высевающего диска 3.
Для очистки каждой половины направителей 9 семян от почвы установлены чи сти ки 1 О и . 11, а для и сключения попадания почвы в передней нижней четверти дисков б и 7 сошника установлена отражательная пластина
12 внутри полости наральникового сошника 13. Для поддержания заданной глубины хода высевающего аппарата на дисках б и 7 закреплены ре борды 14.
Высевающий аппарат работает следующим обр аэом; ,При вращении дисков б и 7 дискового сошника кинематически .связанчый с ним через элементы 8 муфты высевающий диск 2 по одному забирает семена из бункера 1 и транспор; тирует их до встречи с выталкивате- ,лем 5. При этом половины направителей 9 семян., вращаясь вместе с дис- ками б и 7 сошника, образуют в нижней части сошника направляющие трубки, в которые по одному подаются семена. В направителях 9 семена, перемещаясь, доходят до поверхности почвы. При этом. внутри направителей . иэ-за исключения отскакивания семян и перекатывания их по поверхности почвы к моменту времени, когда половины полупирамид направителей 9, вращаясь вместе с дисками б и 7 сошника, расходятся, семена относительно поверхности почвы имеют близкую .к нулю скорость. В результате интервалы между соседними семенами, оставленными в борозде,. практически не отклоняются от значений, заданных промежутками между соседними направителями на дисках б и 7 сошника.
При дальнейшем вращении дисков б и 7 половины полупирамид напранителей
9 очищаются от пыли чистиками 10 .и
1. В промежутке перемещения напраителей в передней нижней четверти сошника их засорение исключается от- ражательной пластиной 12 установленной в полости наральникового сошника
13, образующего борозду. Общая глубина заделки семян поддерживается ребордой 14.
В результате работы нысевающего аппарата исключается отскакивание и:перекатывание семян от поверхности почвы после нысева.и достигается точность интервалов между семенами и надежность работы.
1025353 Риг,Г
Составитель В. Паклин
Техред В. Далекорей
Корректор A Повх
Редактор П. Макаревич
Тираж 721 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж"35, Раушская наб., д. 4/5
Заказ 4433/1
Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
