Реферат



N 102536

Класс 37а, 4

37f, 4

ССС)

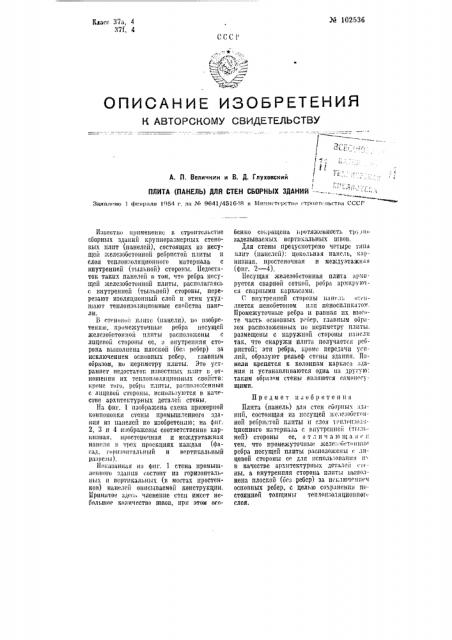

OllNCAHI4E VlSOEP ETEHVlR

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l

< < << с

< м

j <

А. П, Величкин и В. Д. Глуховский

<

ПЛИТА (ПАНЕЛЬ) ДЛЯ СТЕН СБОРНЫХ ЗДАНИИ

За><о»<.но ) ч>е><)>ал>< ) 954 г. за )<>(9641 4516 Г8 в Ми1<и<т< рство <тр<ч>т< ><ьст«а ССС<=Извести< применение в строительстве сборных зданий круп нор азмерных стеновых плит (панелей), состоящих из несущей железобетонной реГ>ристой плиты и слоя тепло и",оляцион ног о материала с внутренней (т)ильмой) стороньь Недост«ток таких панелей в том, что ребра несущей железобетонной плиты, располагаясь с внутренней (тыльной) стороны, перерезают изоляционный слой и этим ухудшают теплоизоляцпонные свойства наполи.

В <;T< ío»«è плите (панели), ио изобреToHiIlo, промежуточныс ребра несущей железобетонной плиты расположены с лицевой стороны ее, а внутренняя сторона выполнена плоской (без ребер) за исключением основных ребер, главным ооразом, по периметру плиты. Это устраняет недостаток известных плит в отношепии их теплоизоляционных свойств: кроме того. ребра плиты, располо;>. енные с лицевой <;To)>0>Ii,l, используются в качестве архитектурных детале> (стены.

Па фиг. 1 изображена схема примерной компоновки стены промышленного здания из HOHeiieit по изобретению; на фиг.

2, 3 и 4 изображены соответственно карпи:иьал, иростеиочная и междуэтажная панели и трех проекциях каждая (фасад, > < ризшггалч ный и вертикальньш ра <)>е,>ы).

Показа>пшя на фиг. 1 стена промышленного здания состоит из горизонтальных и вертикальных (в местах простенков) панелей описываемой конструкции.

Принятое з,(сс, членение стен имеет небольишг количество швов, при этом особенно со>;ращена протяженность тр;,>I« заделываемых вертикальных швов.

Для стены предусмотрено четыре т п>а плит (панелей): цокольная панель, ка)низная, простеночная и междуэтажнал (фиг. 2 — 4).

Несущая железоГ>етонная плита

II>руется сварной сеткой, ребра армиру>очся сварными каркасачи. (внутренней стороны пан<.l «г >— ляется пенобетоном или пеносилика zом.

Промежуточные ребра и равная их выс<те часть основных ребер, главным ооразом расположенных ио периметру плиты. размещены с наружной стороны панели так, что снаружи плита получается ребpHcToit; эти ребра, кроме передачи усилий, образуют рельеф стены здания. ЛаНЕЛИ КРЕПЯТСЯ К KOHDHHBM КаРКЛСа алания и устанавливаются одна иа другую: таким образом стены являются самонсcуH(HMH.

Предмет изобретения

Плита (панель) для стен сборных зд;<ний, состоящая из несущей железобетонной ребристой плиты It слоя чспч< паол>Ционного материала с внутренней (ты>иной) стороны ее, о тл им а)о ща л тем, что промежуточные желе::оГ«т< ииыс ребра несущей плиты расположены с лицевой стороны ее для использоваиил и в качестве архитектурных деталей <г«вЂ” ны, а внутренняя сторона плиты выполнена плоской (без ребер) за исключением основных ребер, с целью сохранения п(стоянной толщиньг тепчопзоляцпоииог слоя.

Л . 102, >,Ж

) Фиг. 1

x >oases

¹ 102536

CI) и Г "з :

, )g. (1

Г

k>

4 ! (Г-»

N )()2дс

Г

j;

Е!

Г-

Ь4

Ч

Х) ф .!

r, 2..

, .)! ф !

1 рС ч .
