Класс 42а, 13

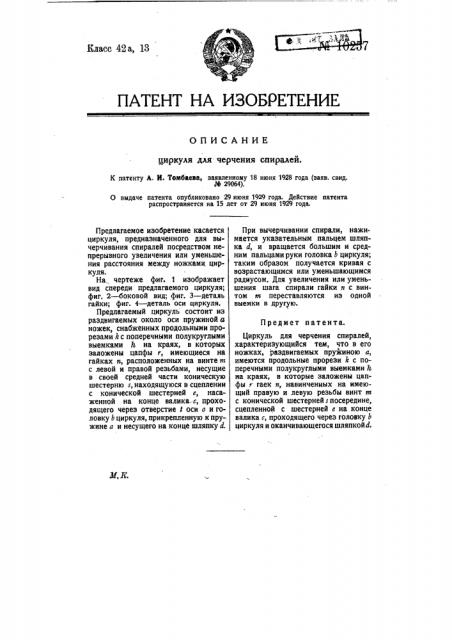

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ циркуля для- черчения спиралей.

К патенту Л. И. Томбаева, заявленному 18 июня 1928 года (ваяв. свид.

М 29064).

О выдаче патента опубликовано 29 июня 1929 года. Действие патента распространяется на 15 лет от 29 июня 1929 года.

Предмет патента.

М,K

Предлагаемое изобретение касается циркуля, предназначенного для вычерчивайия спиралей посредством непрерывного увеличения или уменьшения расстояния между ножками циркуля.

На. чертеже фиг. 1 изображает вид спереди предлагаемого циркуля; фиг. 2 — боковой вид; фиг. 3 — деталь гайки; фнг. 4 — деталь оси циркуля.

Предлагаемый циркуль состоит из раздвигаемых около оси пружиной а ножек, снабженных продольными прорезами k с поперечными полукруглыми выемками h, на краях, в которых заложены цапфы r, имеющиеся на гайках а, расположенных на винте и с левой и правой резьбами, несущие в своей средней части коническую шестерню s, находящуюся в сцеплении с конической шестерней е, насаженной на конце валика с, проходящего через отверстие t оси о и головку b циркуля, прикрепленную к пру-. жине а и несущего на конце шляпку d.

При вычерчивании спирали, нажимается указательным пальцем шляпка d, и вращается большим и средним пальцами руки головка b циркуля; таким образом получается кривая с возрастающимся или уменьшающимся радиусом. Для увеличения или уменьшения шага спирали гайки и с винтом т переставляются из одной выемки в другую.

Циркуль для черчения спиралей, характеризующийся тем, что в его ножках, раздвигаемых пружиною а, имеются продольные прорези k с поперечными полукруглыми выемками Ь иа краях, в которые заложены цапфы гаек и, навинченных на имеющий правую и левую резьбы винт m с конической шестерней s посередине, сцепленной с шестерней е на конце валика с, проходящего через головку b циркуля и оканчивающегося шляпкой А
