Асфальтобетонная смесь

Асфальтобетонная смесь

Иллюстрации

Показать все

Реферат



АСФАЛЬТОБЕТОННАЯ СМЕСЬ, включдкхзая битум, поверхностно-активную добавку и минеральный материал о т ли чающая с я тем, что, с целью повЫщейияводостойкрсти покрытия она содержит в качестве добавки нефтяной шЛам при следующем соотношении компонентов, мас.%: Битум3-5 Нефтяной шлам 1-4 Иинерсшьный материалОстальное (О с

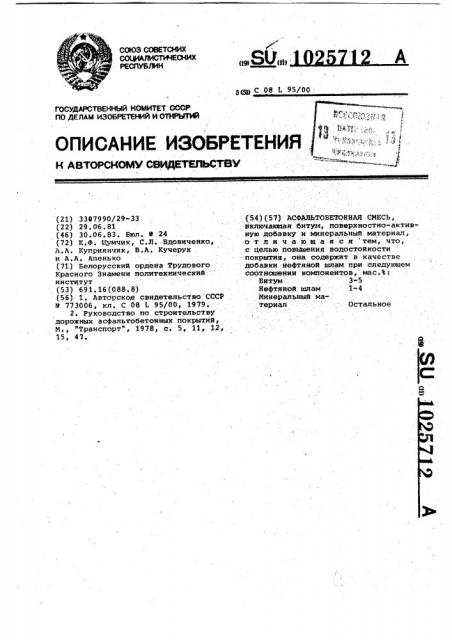

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Н ABTOPCHGMV СВИДЕТЕЛЬСТВУ (54) (57) АСФИБ ТОБЕТОННАЯ СМЕСЬ,, включаюшая битум, поверхностно-активную добавку и минеральный материал, о т л и ч а ю щ:а я с я тем, что, с целью повыаения водостойкости

"покрытия, она содержит в качестве добавки -нефтяной шлам.при следующем соотношении компонентов, мас.Ъ:

Битум .. . 3 5

Нефтяной шлам 1-4

Минеральный ма- териал " Остальное (21) 3307990/29-33 (22) 29.06.81 (46) 30,06.83. Бюл. В 24 (72) К.Ф. Цумчик, С.Л. Вдовиченко, h.A. Куприянчик, В.A. Кучерук и А.A. Апенько (71) Белорусский ордена Трудового

Красного Знамени политехнический институт (53) 691.16(088 ° 8) (56) 1. Авторское свидетельство СССР

9 773006, кл. С 08 1 95/00, 1979.

2. Руководство по строительству дорожных асфальтобетонных покрытий, М., "Транспорт", 1978, с. 5, 11, 12

15, 47.

Эцр С 08 1 95/00:

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ll0 ДЕЛАН ИЗОБРЕТЕНИЙ И ОТНРЬИИЯ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

1025712

Изобретение относится к дорожному строительству н может быть испольэовано для устройства дорожных покрытий.

Известна асфальтобетонная смесь, включающая битум (82-90%),. черный соляр (10-18В) и минеральные компоненты. 1) . ,Наиболее близкой к предлагаемой по технической сущности н достигаемому результату является асфальтобетонная смесь (2), включающая, мас.es

Битум 5,0"6,0

Смола каменноугольная 1-3

Минеральные S5 компоненты Остальное

Недостатком известных смесей asляется невысокая водоустойчнвость получаемых покрытий.

Цель изобретения - повышение во- 2О достойкости покрытия.

Поставленйая цель достигается тем, что асфальтобетонная смесь, включающая .битум, поверхностно-активную добавку и минеральный матери- я ал, содержит в качестве добавки нефтяной шлам при следующем соотношении компонентов, мас.Вs

Битум 3-5

Нефтяной шлам 1-4

Минеральный материал Остальное

Нефтяной шпам является отходом нефтеперерабатывающих заводов.

Т а б л н ц а 1

Содержание, мас.Ф, ° °

»»««»»»» »

1 2

»»««»«»»»«»» в составе

Битум

3,0

94

»

Свойства локрытий, получаемых из асфальтобетонной смесей лредла»««»»»Й

Состав

Свойства

Известный

Предлагаемый

Пористость минерального остова, % ло объему 15-19

15,4

15,4

15,4

2,5-4,5

1,7

2,5

3,2

1,5

1,5-3,5

0,9

2,4

Компоненты

° »»»««»»»»»««»»»»»»»«»«»»»»

Нефтяной шлам

Минеральный материал

Остаточная пористость, Ф по объему

Водонасыщение, Ъ ло объему

В состав .нефтяного шлама входят, мас.Ъ:

Нефтепродуктовая часть 65-87

Вода 10-30

Механические примеси 3-5

По групповому составу нефтепродуктовая часть шлама содержит, мас.Ф:

Масла 72,6

Смолы 21,8

Асфаль тены 5, 6

По элементарному составу нефтепродуктовая часть кпама содержит, мас.Вю углерод 85,2

Водород 11,3

Сера 2,5

Азот+кислород 1,0

Смесь готовят по следующей технологии: в мешалку смесителя на смесь щебня и песка, нагретую до

220 С, подают дозу нефтешлама, имеющего температуру окружающей среды.

Вода, содержащаяся в нефтешяамах испаряется, а нефтепродуктовая часть распределяется по поверхности зерен каменных материалов. Далее в мешалку подают дозу мийерального порсшка и после его равномерного распределения в смеси подают вязкий битум с температурой 140-160 С.

Готовят три состава смеси.

Содержание коввонентов в предлагаемых составах смеси приведено в табл. 1. гаемах и известного составов,„приведены в табл. 2.

Таблица 2

1025712

Продолжение табл.d

Состав

Свойства

Предла гаемый

Известный! !

Ю ЮЭЮ ЮЮФЮЭВ

0,6

Набухание, % по объеьцр

0,4

1,0

0,2

31,4 -105 ., 63,7 ° 10 00С

Еоа@фициент водостойкости

0,85

0,92

0,97

0,93

Выдерживает Выдержива- Выдержива- Выдержиет ет ет

Покрытие, получаемое из предлагаемой асфальтобетонной смеси, по сравнению с покрытием из известной смеси,обладает повьаиенной водостойкостъю.

Составитель Т. Бнкбулатова

Техред С. Мигунова Корректор A.Повн

Редактор A. Огар

»»» «

Заказ 4493/19 Тираж 494 Подл и снсе

ВНИИПИ Государственного комитета СССР по делам изобретений и открытиЙ

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

t »»»»» »»»»в е» Ф

Предел прочности при сжатии, Па, при

+ 20 С

+ 50 С

Сцепление битума с минеральной частью. асфалвтобетонной смеси

22 ° 10.

9 ° 10

120 ° 10

36,4 ° 10

14,2 10

106,В 10

11,6 10

В2,3-10

23,6 ° 105

9,2 ° 10
