Монтажное приспособление для установки строительных изделий

Монтажное приспособление для установки строительных изделий

Иллюстрации

Показать все

Реферат



МОНТАЖНОЕ ПРИСПОСОБЛЕНИЕ ДЛЯ УСТАНОВКИ СТРОИТЕЛЬНЫХ ИЗДЕЛИЙ, включающее подкос с упорным приспособлением, монтированный на нижнем конце подкоса опорный элемент с регулировочным винтом и пружинной шайбой, затяжку, один конец которой соединен с подкосом, а другой выполнен в виде полускобы , и соединительный элемент, концы которого связаны соответственно с затяжкой и упорным приспособлением, отличающееся тем, что, с целью повышения производительности и удобства монтажа, по ускоба снабжена закрепленным посредством оси катком, а опорный элемент выполнен в виде цилиндрического корпуса с фланцевым выступом на одном конце и охватываюш ,его корпус подпружиненного кожуха, опертого на выступ корпуса через пружинную шайбу, при этом в кожухе на конце, обращенном к шайбе, выполнена кольцевая внутренняя проточка, в которой размеш,ена пружина , причем кожух зафиксирован на корпусе посредством шпонки и гайки, при этом соединительный элемент выполнен с прорезью для пропуска и фиксации затяжки. (Л

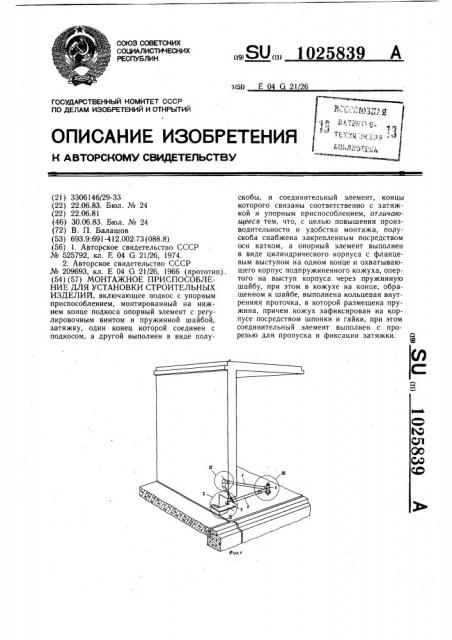

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

3(5}) Е 04 G 2126

1:3 ,r.,cЬ

° й

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ! (21) 3306146/29-33 (22) 22.06.83. Бюл. № 24 (22) 22.06.81 (46) 30.06.83. Бюл. № 24 (72) В. П. Балашов (53) 693.9:691-412.002.73 (088.8) (56) i. Авторское свидетельство СССР № 525792, кл. F. 04 G 21/26, 1974.

2. Авторское свидетельство СССР № 209693, кл. Е 04 G 21/26, 1966 (прототип). (54) (57) МОНТАЖНОЕ ПРИСПОСОБЛЕНИЕ ДЛЯ УСТАНОВКИ СТРОИТЕЛЬНЫХ

ИЗДЕЛИИ, включающее подкос с упорным приспособлением, монтированный на нижнем конце подкоса опорный элемент с регулировочным винтом и пружинной шайбой, затяжку, один конец которой соединен с подкосом, а другой выполнен в виде полу„„SU„„1025839 А скобы, и соединительный элемент, концы которого связаны соответственно с затяжкой и упорным приспособлением, отличающееся тем, что, с целью повышения производительности и удобства монтажа, подускоба снабжена закрепленным посредством оси катком, а опорный элемент выполнен в виде цилиндрического корпуса с фланцевым выступом на одном конце и охватывающего корпус подпружиненного кожуха, спертого на выступ корпуса через пружинную шайбу, при этом в кожухе на конце, обращенном к шайбе, выполнена кольцевая внутренняя проточка, в которой размещена пружина, причем кожух зафиксирован на корпусе посредством шпонки и гайки, при этом соединительный элемент выполнен с прорезью для пропуска и фиксации затяжки. е

1025839 подкосом, а другой выполнен в виде полускобы 3. В верхней части подкос снабжен упорным приспособлением 4, а в нижней— опорным элементом 5.

Опорный элемент 5 состоит из цилиндрического корпуса 6 с фланцевым выступом

7 на конце. Внутри корпуса помещен регулировочный винт 8. Для удобства корректировок регулировочный винт 8 левого опорного элемента имеет правую, а правого onoptð ного элемента — левую трапециеидальные резьбы.

Корпус 6 охватывает подпружиненный кожух 9 с расширением 10 в нижней части, внутри которого выполнена проточка ll c размещенной в ней пружиной 12.

Внутри корпуса 6 имеется резьба 13 для перемещения в нем регулировочного винта 8.

Кожух 9 зафиксирован на корпусе посредством шпанки 14 и гайки 15, при этом под кожух оставляется разрыв 16, который при установке приспособления выбирается.

Для контроля загружения приспособления во время корректировок вертикальности панели кожух опирается на фланец 7 корпуса 6 через шайбу 17, опертую на пружину 18.

При этом для возможности придания панели при ветровой нагрузке полной неподвижности внешняя часть шайбы 17 имеет резьбу 19, с помощью которой она взаимодействует с фиксирующим кольцом 20. зр Упорное приспособление имеет две серьги упорное приспособление имеет две серьги

21, между которыми введена проушина подкоса 1, соединенная с ними винтом 22 с шайбами и зашплинтованной гайкой, а снаружи — несжимаемую фрикционную проз кладку 23.

Для дополнительной поддержки затяжки

2 и упорного приспособления 4 приспособление снабжено соединительным элемен. том 24

Для возможности складывания приспо4Р собления затяжка имеет болтовой. шарнир

25, а соединительный элемент — продольную прорезь 26, в которой скользит продетая в нее затяжка 2. Для фиксирования затяжки и соединительного элемента в сложном положении служит хомутик 27. Полускоба 3 снабжена катком 28, насаженным на ось 29.

Использование предлагаемого приспособления позволит значительно повысить степень универсальности монтажной оснаст50 ки и индустриальных изделий массового строительства благодаря ликвидации прикрепления к петлям или иным деталям панелей стен и перекрытий, применимости для производства с любой технологией изготовления панелей, а также значительно уменьНа фиг. 1 изображено приспособление (правое), общий вид; на фиг. 2 — узел I на фиг. 1; на фиг. 3 — узел II на фиг. 1; на фиг. 4 — то же, вид сверху; на фиг. 5— узел III на фиг. 1; на фиг. 6 — то же, вид сбоку; на фиг. 7 — то же, до установки приспособления.

Приспособление содержит трубчатый подкос 1, соединенный в нижней части затяжкой 2, один конец которой соединен с

Изобретение относится к монтажной оснастке, используемой в индустриальном строительстве, а именно к монтажным приспособлениям для временного закрепления в проектном положении стеновых панелей.

Известны приспособления для монтажа стеновых панелей, включающие стойки с зажимными и регулировочными винтамми 11).

Недостатками данного приспособления являются длительность закрепления панели, громоздкость приспособления и неудобство его использования.

Наиболее близким к предлагаемому по технической сущности и достигаемому результату является монтажное приспособление для строительных изделий, включающее подкос с упорным приспособлением, монтированный на нижнем конце подкоса опорный элемент с регулировочным винтом и пружинной шайбой, затяжку, один конец которой соединен с подкосом, а другой выполнен в виде полускобы, и соединительный элемент, концы которого связаны . соответственно с затяжкой и упорным приспособлением 12).

Цель изобретения — повышение производительности и удобства монтажа.

Поставленная цель достигается тем, что в монтажном приспособлении для установки строительных изделий, включающем подкос с упорным приспособлением, монтированном на нижнем конце подкоса опорный элемент с регулировочным винтом и пружинной шайбой, затяжку, один конец которой соединен с подкосом, а другой выполнен в виде полускобы, и соединительный элемент, концы которого связаны соответственно с затяжкой и упорным приспособлением, полускоба снабжена закрепленным посредством оси катком, а опорный элемент выполнен в виде цилиндрического корпуса с фланцевым выступом на одном конце и охватывающего корпус подпружиненного кожуха, опертого на выступ корпуса через пружинную шайбу, при этом в кожухе на конце, обращенном к шайбе, выыполнена кольцевая внутренняя проточка, в которой размещена пружина, причем кожух зафиксирован на корпусе посредством шпонки и гайки, при этом соединительный элемент выполнен с прорезью для пропуска и фиксации затяжки. шить трудоемкость монтажа и затраты кранового времени.

1025839

Фиг. 3

«ll

1025839

Фиа. 6

1025839

Фиг. 7
