Способ охлаждения рабочего тела

Способ охлаждения рабочего тела

Иллюстрации

Показать все

Реферат



СПОСОБ ОХЛАЖДЕНИЯ РАБОЧЕГО ТЕЛА. При его транспортировании по ЛХХХХХХХХХХ Г У ±Г трубопроводу путем ионизации и торможения заряженных частиц в электрическом поле с отдачей внешней работ , о т л и ч а ю щ и и с я тем, что, с цельюПовьацейия надежности и экономичности, в поток рабочего тела дополнительно вводят через сопло в конденсированном состоянии криоагент , а ионизацию осуществляют путем наложения разности потенциалов между соплом и электропроводной частью трубопровода, расположенной в зоне сопла. 2. Способ по П.1, отличающийся тем, что в качестве криоагента используют часть потока рабочего тела.. to СП со К1 / ЛЛЛ/У ЛЛАЛХ Х Х

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

PEGllYSllHH (gl F 25 В 9/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н «BTOPCNOMV «ВИД«тВЪ«тв«

«

«

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 34 2 2021/23-06 (22) 16. 04. 82 (-46) 30 ° Об. 83. Бюл. Р 24 (72) A-.Б. Грачев, М.Д. Федоров и В.М. Бородянский (71) Московский ордена Ленина и ордена Октябрьской Революции энергетический институт (53) 621.57(088.8) (56) 1. Авторское свидетельство . СССР

9 511484, кл; F 25 В 9/02, 1976.

2. Патент Великобритании Р 1423825, кл. F 4 Н, опублик. 1976. (54)(57) СПОСОБ ОХЛАЖДЕНИЯ РАБОЧЕГО

ТЕЛА. при его транспортировании по ...SU„„1025971 A трубопроводу путем ионизации и тор.можения заряженных частиц в злектрическом поле с отдачей внешней работы, отличающийся тем, что, с целью повышения надежности и зкономичности, в поток рабочего тела дополнительно вводят через сопло s конденсированном состоянии криоагент, а ионизацию осушествляют пу. тем наложеыия разности потенциалов между соплом и электропроводной частью трубопровода, расположенной в зоне сопла.

2. Способ по п. 1, о т л и ч аю ц и и с я тем, что в качестве .криоагента используют часть потока рабочего тела.

1025971

Составитель Г. Куклинова

Редактор В. Пилипенко Техред.С. Мигунова Корректор Г. Огар

Заказ 4540/32 Тираж 530 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Изобретение относится к холодильной и криогенной технике, в частности может быть использовано в рефрижераторных,ожижительных и разделительных установках, где в качестве рабочего тела применяются жидкие 5 или газообразные среды.

Известен способ охлаждения рабочего тела, заключающийся в ионизации его в поле коронного разряда и расширения до получения двухфазного f0 потока, причем отдача внешней работы осуществляется путем торможения заряженных частиц в электрическом поле (Ц .

Недостаток данного способа состоит в низком КПД процесса, так как при ионизации рабочего тела в поле коронного разряда увеличивается энтальпия,потока, поскольку процесс разряда связан с соударением ионов с молекулами веществ, что уменьшает полезный эффект всего способа охлаждения. Кроме того, поддержание коронного разряда в движущейся среде в широком интервале давлений и температур является трудно реализуемой задачей, а при некоторым значениях этих параметров может сразу начаться искровой разряд, сопровождающийся большим выделением тепла.

Наиболее близким по технической 30 сущности и достигаемому результату к предлагаемому является способ ох- лаждения рабочего тела при его транспортировании цо трубопроводу путем ионизации и торможения заряженных 35 частиц в электрическом поле с отдачей внешней работы $2) .

Недостатком известного способа являются невысокие надежность и 40 экономичность, вследствие трудности поддержания стабильности коронного разряда.

Цель изобретения - повышение надежности и экономичности.

Указанная цель достигается тем, что согласно способу охлаждения рабочего тела при его транспортировании по трубопроводу путем ионизации и торможения заряженных частиц в электрическом поле с отдачей внешней работы, в поток рабочего, тела дополнительно вводят через сопло в конденсированном состоянии криоагент, а ионизацию осуществляют путем наложения разности потенциалов между соплом и электропроводной частью трубопровода, расположенной в зоне сопла.

В качестве криоагента используют часть потока рабочего тела.

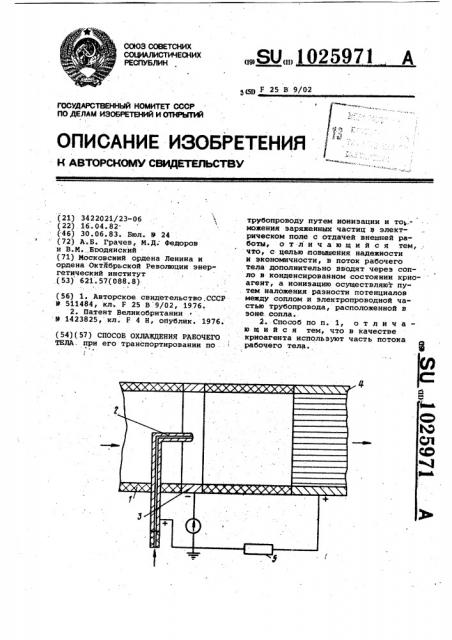

На чертеже показано устройство, реализующее предлагаемый способ охлаждения рабочего тела.

Устройство содержит трубопровод

1, сопло 2, электроды 3 и 4 и цепь

5 нагрузки.

Способ осуществляется следующим образом.

Поток охлаждаемого рабочего тела движется по трубопроводу 1. Через сопло 2 в трубопровод 1 инжектируется жидкий криоагент, расход которого составляет 10-30% от общего расхода рабочего тела. На сопло 2 и электрод 3 накладывается разность потенциалов, вследствие чего на поверхности капель криоагента, инжекти-. руемых через сопло 2, возникают заряды одного знака. Двигаясь по трубопроводу 1, капли отдают свои заряды электроду 4, в результате чего в цепи 5 нагрузки возникает ток, а между электродами 3 и 4 — электрическое поле, препятствующее движению заряженных частиц. Таким образом, создаются условия, когда заряженные частицы тормозятся на участке между электродами 3 и 4, что в свою очередь тормозит основной поток. Для преодоления сопротивления электрического поля основным потоком совершается работа, ведущая к уменьшению энтальпии последнего и понижению температуры рабочего тела. Электрическая мощность, снимаемая с нагрузки 5, превышает в 5-8 раз мощность, затрачиваемую на зарядку потока.

Экономический эффект изобретения заключается в уменьшении затрат электроэнергии для получения единицы хо- . лода.
