Изобретение относится к измерениям физических свойств материалов и может быть использовано при инженерно-геологических изысканиях.

Известно устройство для определе ния коэффициента фильтрации в полевых условиях, содержащее полую штангу, разделенную радиальной перегородкой на верхнюю и нижнюю камеры и насос 1 ).

Недостатком устройства является то, что оно измеряет только вертикальную составляющую коэффициента фильтрации.

Наиболее близким по технической сущности и достигаемому результату 15 к предлагаемому является устройство для определения коэффициента фильтрации грунта, включающее напорный бачок, измерительную трубку.и тонкостенный стакан, соединенный с 20 напорным бачком (2)

Недостатком известного устройства является низкая точность измерений коэффициента фильтрации выше уровня грунтовых вод. 25

Цель изобретения — повышение точности определения коэффициента фильтрации выше уровня грунтовых вод.

Поставленная цель достигается тем, что устройство для определения коэффициента фильтрации грунта, включающее напорный бачок, измерительную трубку, тонкостенный стакан, соединенный с напорным бачком, снабжено установленным в стакане полым щупом, имеющим нечетное число рядов сквозных капиллярных отверстий, и дополнительной измерительной трубкой, присоединенной к щупу.

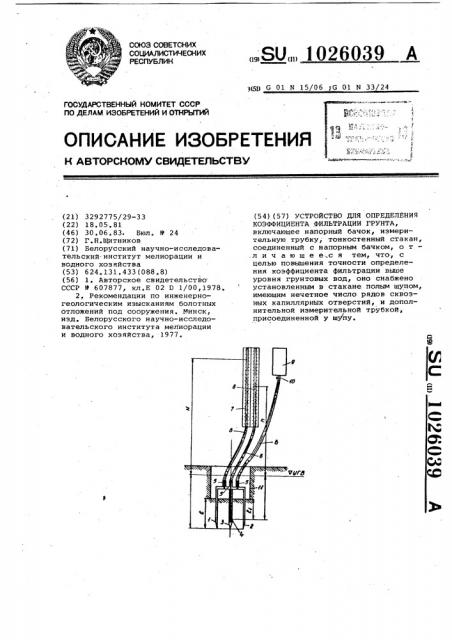

На чертеже изображено предлагаемое устройство, общий вид. 40

Устройство состоит иэ тонкостенного стакана 1 с острой режущей кромкой 2, щупа 3, стенки которого имеют нечетное число .рядов сквозных капиллярных отверстий 4. В тонко- 45 стенном стакане 1 и щупе 3 имеются, штуцера 5 для присоединения с помощью шлангов 6 к измерительным трубкам и напорному бачку 9 с краном 10.

Устройство работает следующим образом.

В забой скважины 11, пробуренной до требуемой глубины, вдавливают тонкостенный стакан 1 со щупом 3.

ПОлОсть камеры прибОра через штуцера

5 присоединяют к напорной трубке 7 и бачку 9, а штуцер 5 щупа присое- диняют к измерительной трубке 8.Жидкость из бачка подается в тонкостен.ный стакан 1 и через нее в напорную трубку 7. Перекрывают кран 10 бачка

9 и по скорости падения уровня воды в напорной трубке 7, высоте призмы грунта в тонкостенном стакане 1 и напору Н, измеряемому от уровня воды в напорной трубке 7 в момент начала опыта до уровня грунтовых вод (для случая, если производится определение ниже..уровня грунтовых вод) или до глубины эадавливания тонкостенного стакана (для случая выше уровня грунтовых вод), соответственно вычисляют коэффициент фильтрации по следующим формулам:, d 2I — — fn (1--) и

D t -Н

d<2 4

К = — — Зп (1--)

Ф D

d — внутренний диаметр напорной трубки; время от начала опыта до снижения уровня воды в напорной трубке на величину

S =Н

Tl. где h положение уровня в момент от начала опыта;

Н вЂ” уровень в напорной трубке;

S — напорный градиент S=H — h и.

Определение вертикальной составляющей коэффициента фильтрации производят по измерительной 8 и напорной 7:трубкам и по расходу, уходимому. иэ бачка 9, по формуле

W 4

Е ф ХВ где W — объем на фильтрацию, уходимый из бачка; „ — глубина вдавливания среднего из нечетного числа рядов капиллярных отверстий, расположенных на щупе; время стабилизации уровня в измерительной трубке, подсоединенной к щупу, по сравнению с задаваемым напорным уровнем Н в напорной трубке.

Определение коэффициента фильтрации производят после повторного определения вертикальной составляющей коэффициента фильтрации.

Использование изобретения значительно повышает точность измерения и сокращает время определения коэффициента фильтрации в полевых условиях.
