Устройство для протягивания длинномерных изделий в трубы

Устройство для протягивания длинномерных изделий в трубы

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ПРОТЯГИВАНРШ ДЛИННОМЕРНЫХ ИЗДЕЛИЙ В ТРУБЫ, содержащее на части длины свернутый в спираль плоский эластичный шланг, предназначенный для соединения с протягиваемым изделием, и резервуар с на} одя1цейся под давлением средой, сообщающейся с плотностью, образованной стенками шланга, отличающееся тем, что, с целью упрощения конструкции, полость образована внутренними стенками шланга, при этом конец размещаемой в трубе свернутой в спираль части шланга выполнен глухим . Z 7/ ///if$, К « ГО го

COOS СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (И) 3(59 Н 02 -1 08

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

hO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

С

l (21) 3246626/24-07 (22) 10.02.81 .(46) 30.06.83. Бюл. У 24 (72) Н.М.Тиханэ (53) 621. 315 (088. 8) (56:), 1. Авторское свидетельство СССР

М 536642, кл. Н 02 Ц 1/08, 1976.

2. Заявка Японии 9 55-24324, кл. Н 02 Cj 1/08, опублик. 28.06.80 (54) (57) УСТРОЙСТВО ДЛЯ ПРОТЯГИВАНИЯ

ДЛИННОМЕРННХ ИЗДЕЛИЙ В ТРУБИ, содержащее на части длины свернутый в спираль плоский эластичный шланг, предназначенный для соединения с протягиваемым изделием, и резервуар с находящейся под давлением средой, сообщающейся с плотностью, образован- ной стенками шланга, о т л и ч а ющ е е с я тем, что, с целью упрощения конструкции, полость образована внутренними стенками шланга, при этом конец размещаемой в трубе свернутой в спираль части шланга выполнен глухим.

102б220

ВНИИПИ Заказ 4569/44 Тираж б17 Подписное

Филиал ППП "Патент", г,Ужгород, ул.Проектная,4

Изобретение относится к электротехнике, а именно к устройствам для протягивания длинноМерных изделий в трубы.

Известно устройство для затягивания длинномерных иэделий в трубы, со- 5 держащее эластичную оболочку торообраэного сечения, одна часть которого образует наружную поверхность, дРугая — незамкнутую полость оболочки, в которой размещен трос. Оболоч- 10 ка заполняется газом под давлением f1) .

Недостатком известного устройства является ограниченная область использования, так как использование требует создание герметичной полости в трубе.

Наиболее близким к предлагаемому по технической сущности и достигаемому эффекту является устройство для протягивания длинномерных изделий в трубы, содержащее на части длины свернутый в спираль плоский эластичный шланг, предназначенный для соединения с протягиваемым изделием, и резервуар с находящейся под давлением средой, сообщающийся с полостью, образованный стенками шланга на участке вне спирали.

В известном устройстве свернутая в спираль часть шланга размещена в герметичной камере, а конец шланга, вывернутый наизнанку,, герметично закреплен между стенками камеры и концом трубопровода. При подаче давления трубка выворачивается на- 35 изнанку по всей длине и достигает другого конца трубопровода (2) .

Недостатком известного устройства является его сложность, обусловленная необходимостью наличия гер- 4р метичной камеры и узла герметизации между шлангом, трубопроводом и камерой.

Цель изобретения — упрощение конструкции. 45

Поставленная цель достигается тем, что в устройстве, содержащем на части длины свернутый в спираль плоский эластичный. шланг, предназначенный для соединения с протягиваемйм изделием, и резервуар с находящейся под давлением средой, сообщающийся с полостью, образованной стенками шланга на участке вне спирали, полость образована внутренними стенками шланга, при этом конец размещаемой в трубке свернутой в спираль части шланга выполнен глухим.

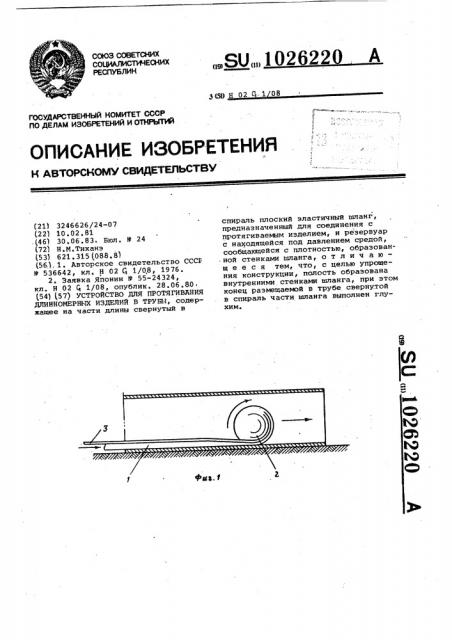

На фиг. 1 изображено предлагаемое устройство; на фиг. 2 — вариант соединения с протягиваемым изделием.

Устройство содержит плоский эластичный шланг 1, на части длины свернутый в спираль 2, одновременно с протаскиваемым гибким длинномерным изделием 3, Конец шланга соединен с резервуаром 4 с находящейся под давлением среды жидкостью или газом, что обеспечивает таким ббразом ее подачу в полость, образованную внутренними стенками шланга, второй конец которого выполнен глухим. Шланг может быть армирован.

Устройство работает следующим образом.

Свернутый в спираль одновременно с гибким длинномерным иэделием конец шланга вводят в трубу, свободный открытый конец шланга и конец изделия выпускают наружу и соединяют с источником среды под давлением, например, баллоном сжатого воздуха, с водопроводной магистралью и т.д.

При подаче среды во внутреннюю полость шланга последний. автоматически,начинает развертываться по трубе.

При недостаточной степени гибкости длинномерного изделия, предшествующей свертыванию в спираль, его протягивают после протягивания шланга, закрепляя передний конец изделия на заднем конце шланга, который механически вытягивают с противоположного конца, отсоединив от источника.
