Тюбик
Иллюстрации
Реферат
1. ТЮБИК, содержаг ий корпусную часть из слоистого пластика 6 с метшшическим предохранительным i слоем, головной элемент из пластмассы , имеющий плечевую часть, расположенный на плечевой части головного элемента окружной элемент из слоистого пластика с металлическим предохранительным слоем, соединенный с корпусной частью, отличающий с я тем, что, с целью экономии материала и повкшения герметичности, окружной элемент соединен с корпусной частью встык. 2. Тюбик по п. 1, о т л и ч а ю щ и и с а тем, что окружной элемент и корпусная часть выполнены из слоистого пластика одинаковой толщины.& I/
СОЮЗ СОВЕТСКИХ
ООЦ ФВ
РЕСПУБЛИК 50 В 65 D 35/00
ОПИСАНИЕ ИЗОБРЕТЕНИЯ " и датантм
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР а м
1
) !
1 (21) 3356406/28-13 (22! 06. 11. 81 (31) Р 3042073. 6 (32) 07 ° 11. 80 (33) ФРГ (46) 30.06.83- Бюл. В 24 (72) Андреас Келер (ФРГ ) (71) Аиса Отомасьион Эндюстриель С.A. (Швейцария) (53) б 21. 798. 4 (088. 8) (56) 1, Авторское свидетельство СССР
9 704448, кл. В 65 D 35/50, 1977.
2. Заявка ФРГ 9 2628014, кл. В 65 D 3/00, 1977. (54) (57) 1. ТЮБИК, содержащий корпусную часть из слоистого пластика
„„SU„„1026649 A с металлическим предохранительным слоем, головной элемент иэ пластмассы, имеющий плечевую часть, расположенный на плечевой части головного
:элемента окружной элемент as слоисто го пластика с металлическим предохранительным слоем, соединенный с корпусной частью, о т л и ч а ю щ и и с я тем, что, с целью экономии материала и повьиаеиия герметичности, окружной элемент соединен с корпусной частью встык.
2. Тюбик по и. 1, о т л и ч аю шийся тем, что окружиой элемент и корпусная часть выполнены иэ слоистого пластика одинаковой толщины. е
1026649 I0
20
Заказ 4588/51
949 Подписное
Изобретение относится к упако» вочному средству-тюбику, предназначенному для упаковки и хранения жидких и вязких веществ.
Известен тюбик из упругого пластического материала, содержащий корпусную и головную часть, соединенные Плечевым окружным элементом (13.
Известен тюбик, содержащий корпусную часть из слоистого пластика с металлическим предохранительным слоем, головной элемент из пластмассы, имеющий плечевую часть, расположенный на плечевой части головного, элемента окружной, элемент из слоистого пластика с металлическим предохранителвным слоем, соединенный с корпусной частью P),.
Известные тюбики недостаточно герметичны и требуют повышенного расхода материала при изготовлении.
Это объясняется тем, что окружная часть :. тюбика перекрывает корпус-. ную так, что между ними лежат два пластмассовых слоя, которые не имеют газоплотности, т.е. в укаэанной области тюбика имеет место нарушение герметичности.
Цель изобретения - экономия материала и повйиаение герметичности. -ЗО
Эта.цель. достигается тем, что в тюбике, .содержащем корпусную часть из слоистого пластика с металлическим предохранительным слоем, головной элемент из пластмассы, име. ющий плечевую часть, расположенный на плечевой части головного элемента окруаной элемент из сло истого пластика с металлическим ..предохранительным слоем, соединен- 40 ный с корпусной частью, окружной
I элемент соединен с корпусной частью встык»
Кроме того, окружной элемент н корпусная часть могут быть выполнены из слоистого пластика одинакбвой толщины.

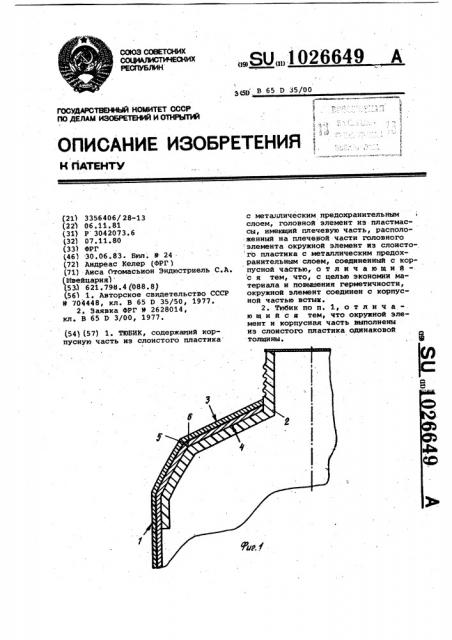

На фиг. 1 показана головная часть тюбика со ступенчатой плечевой частью; на фиг. 2 - то же, вариант с закругленной плечевой частью.
Тюбик содержит корпусную часть
1, головной элеменТ 2 и конический окружной элемент 3. Корпусная часть
1 и окружной элемент 3 выполнены иэ слоистого пластика с металличес- ким слоем.. Онн состоят предпочти« тельно из материала. одинаковой толщины. Головной элемент 2 состоит из пластмассы 4, имеет в плечевой части 4 ступенчатую (фиг. 1) или закругленную (фиг. 2) форму. Окружной элемент 3 и корпусная часть 1 накладываются на плечевую часть таким образом, что кромка 5 корпусной части н кромка 6 окружного элемента прилегают друг к другу встык.
Образованный между кромками 5 и
6 шов может заделываться посредством индукции, ультразвука, инфракрасного излучения или их комбинации.
Соединение окружного элемента с корпусной частью может производиться путем последовательного накладывания нх на плечевую часть, либо предварительной их стыковкой, и затем совместного наложения на плечевую часть.
Предлагаемое изобретение дает возможность экономии материала и повышения герметичности тюбика,и, кроме того, позволяет улучшить его внешний вид. ал ППП "Патент", г.ужгород, ул.Проектная,4
