Реферат



ОГНЕПРЕГРАДИТЕЛЬ, -содержащий полый корпус с входным патрубком, установленный в корпусе нормально открытый подпружиненный клапан, зафиксированный термочувствительным элементом ,расположенным в выходном патрубке , и петлевую трубу для связи полоски корпуса с выходным патрубком, отличающийся тем,что, с целью повышения надежности огнепреградителя в работе путем уменьшения его нагрева,входной патрубок установлен на боковой поверхности корпусаг а петлевая труба подсоединена к корпусу под клапаном. 00

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИК

РЕСПУБЛИН

3(51) А 62 С 3/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHGt4Y СВИДЕТЕЛЬСТВУ

I д 17

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3396042/29-12 (22) 17.02.82 (46) 07.07.83. Бюл. М 25 (72) В.П.Маринин (53) 614. 843 (088. 8) (56) 1. Авторское свйдетельство СССР по заявке 93396042/12,кл.А 62 С 3/04, 1982. (54) (57) ОГНЕПРЕГРАДИТЕЛЬ, содержаший полый корпус с входным патрубком, установленный в корпусе нормально от„„SU„„1026816 А крытый подпружнненный клапан, зафиксированный термочувствительным элементом, расположенным в выходном патрубке, и петлевую трубу для связи . полосТи корпуса с выходным патрубком, о т л и ч а ю ш и и с я тем,что, с целью повышения надежности огнепреградителя в работе путем уменьшения его нагрева, входной патрубок установлен на боковой поверхности корпуса, а петлевая труба подсоединена к корпусу под клапаном.

1026816

Состанчтель Н, Голдобин

Техред Т,Маточка

Корректор А.Понх

Редактор H.Áoëoíèê

Заказ 4612/8 Тираж 440

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д. 4/5

Подписное

Филиал ППП Патент, г.ужгород, ул. Проектная, 4

Изобретение относится к противопожарной технике и протинонзрынной защите.

Известен огнепреградитель, содержащий полый корпус с входным патруб5 ком, установленный н корпусе нормально открытый подпружиненный клапан„ зафиксированный термочувствительным элементом, расположенным в выходном патрубке, и петлевую трубу для свя."зи полости корпуса с выходным патрубком(1j, Недостатком данного огнепреградителя является низкая надежность из-за нагрева огнепреградителя при ноздейoòâèè пламени. 35

Цель изобретения — повышение надежности orêåïpåãðàäèòåëÿ н работе путем уменьшения нагрева его.

По„-"=анленная цель достигается тем,.

-то н огнепреградителе, содержащем полый корпус с входным патрубком, установленный в корпусе нормально открытый подпружиненный клапан, зафиксированный термочувстнительным элементом,.расположенным н выходном патрубке, и петленую трубу для связи

BE!>logHbIM патрубком.

Входной патрубок ycT1HQBJIBH на оооо ной поверхности корпуса„ а петлевая труба подсоединена к корпусу под кла30 па->ом

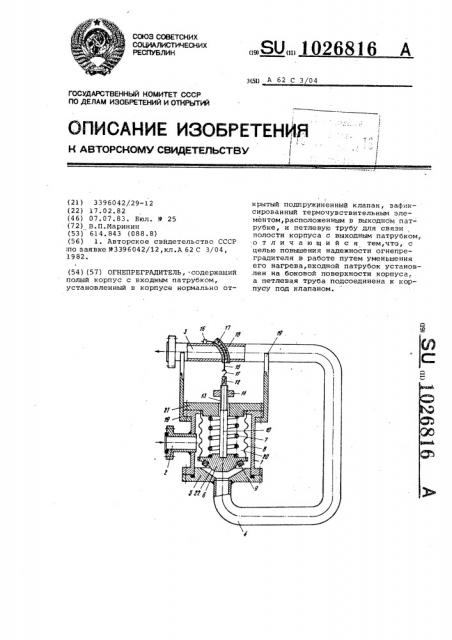

Н-. ертеже изобра>кен огнепреградитель> общий нид, Огнепреградитель имеет корпус 1 5 с входным 3 и выходным 3 па трубками.

Внутренняя полость корпуса 1 coc=rqa— ется с выходным патрубком 3 петл вой трубой 4, которая подстыконана к корпусу 1 под седлом 5 клапана б. Клапан устанонлеч подвижно и подпружи нен пружиной 7. Сильфон 8 герметйзи- 40 рует внутреннюю полость корпуса от окp )õÐ>ñ tßë среды. Со стороны внут ренней полости клапан 6 снабжен эластичным уплотнителем 9, а снаружи имеет шток 10 с крюком 11, головкой под ключ 12 и резьбовой частью

13„ по которой перемещается гайка 14.

Клапан б н рабочем положении подвешен на нити 15, один конец которой закреплен на крюке 11, а второй — на штифте 16. Нить выполнена из материала, теряющего свою прочность при повышении температуры, например иэ капрона или аналогичного материала, и пропущена через тонко"тенную трубку

17 и постоянно контактирует с ней со стороны распространения пламени. Трубка 17 устанонлена в трубе герметично. Внутренняя полость трубки 17 заполнена теплоизоляцией 18 для уменьшения притока из окружакхцего пространства холодного воздуха.

Для жесткости конструкции корпус..

1 соединен с трубой 4 при помощи кронштейнов 19,а внутрисильфонная полость

20 закрыта крышкой 21, которая служит для сжатия пружины 7, напранления што ка 10 и в качестве опорной поверхности для гайки 14 при подъеме клапа"... на б, Огнепреградитель работает следующим образом.

При появлении пламени в патрубке

3 нить 15 разрушается и клапан под действием пружины закрывается, отсекая пламя, Огнепрeградитель к:рост в эксплуатации и по конструкции„ надежен в ра боте к имеет более надежную конструкцию,. так как н процессе гашения пламени нагреву подвергается практически только одна петленая труба и торец клапана.

Предлагаемый огнепреградитель может найти применение преимущественно на магистралях низкого давления.
