Атравматическая игла

Атравматическая игла

Иллюстрации

Показать все

Реферат



АТРАВМАТИЧЕСКАЯ ИГЛА, вы .полненная в виде изогнутого стержня, заостренного с одной стороны и с осевым торцовым KaHajioM с другой, отличающаяся тем, что с целью сокращения времени наложения швов, в стенке канала выполнены сквоз .ные продольные прорези, образующие лепестки, на внутренней поверхности которых расположены выступы.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

3(59 61 В 17 06

i !

ОПИСАНИЕ ИЗОБРЕТЕНИЙ

Н ABTOPCH0MV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР .

AO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3400264/28-13 (22) 22.02.82 (46) 07.07 ° 83 . Бюл, 9 25

;(72) Т.В.Попович (71) Кишиневский государственный медицинский институт (53) 615,472.2(088.8) (56) 1. Авторское свидетельство СССР

9 233161, кл. А 61 В 17/06, 1961.

2. Авторское свидетельство СССР

М 662078, кл. A 61 В 17/06, 1975 (прототип) .

„„SU„;,1 822 А (54)(57) АТРАВМАТИЧЕСКАЯ ИГЛА вы.полненная в виде изогнутого стержня

У . заостренного с одной стороны и с осевым торцовым каналом с другой, о т— л и ч а ю щ а я с я тем, что с целью сокращения времени наложения швов, в стенке канала выполнены сквоз.ные продольные прорези, образующие лепестки, на внутренней поверхности которых расположены выступы.

1026822 аиг,Z 6ы яЗ

Составитель A.Ìèõàëüöoâ

Редактор М.Бандура Техред М. Коштура Корректор В. Бутяга

Заказ 4614/9 Тираж 713 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. ПроектНая, 4

Изобретение относится к медицинской технике и касается конструкции хирургическогс инструмента, применяющегося для сшивания тканей глазного яблока, сосудов, нервов, Известна атравматическая игла, 5 тупая часть которой выполнена в виде трубки, где проходит паз, соответствующий толщине шовной нити, и пружинистого язычка, выштампованного на одной из стенок трубки (1) . 10

Однако такая игла достаточно сложна в изготовлении, смена нити занимает большое количество времени.

Наиболее близкой к изобретению по технической сущности является 15 атравматическая игла, выполненная в виде изогнутого стержня, заостренного с одной стороны и с осевым торцовым каналом с другой P2) .

Недостатком известной иглы являет- 20 ся сложность перезаряжения нити, что удлиняет время наложения шва.

Цель изобретения — сокращение времени наложения швов.

Поставленная цель достигается ?5 тем, что в атравматической игле, выполненной в виде изогнутого стержня, заостренного с одной стороны и с осевым торцовым каналом с другой, в стенке канала выполнены сквозные продоль. ные прорези, образующие лепестки, на внутренней поверхности которых расположены выступы.

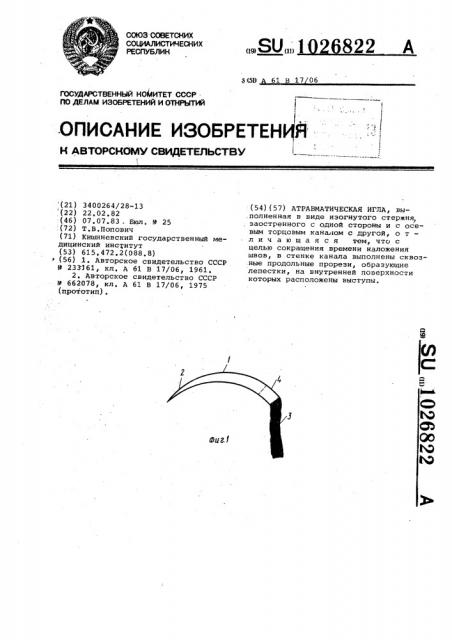

На фиг. 1 изображена атравматическая игла, общий вид, на фиг. 2 — канал с лепестками и выступами; на

35 фиг, 3 — вид на иглу со стороны канала.

Игла состоит из металлического изогнутого стержня 1 с заостренным концом 2 и нити 3, закрепленной в торцовой части 4 стержня 1. Стержень 1 в торцовой части имеет канал для введения нити 3, Особенность данной иглы состоит в том, что торцовая часть 4 стержня 1 выполнена с двумя продольными прорезями 5 во взаимно перпендикулярных плоскостях, а лепестки 6, образованные прорезями 5, снабжены выступами 7, острые кромки которых обращены во внутрь отверстия.

Работа с иглой осуществляется следующим образом.

При необходимости в замене нити пружинистые лепестки отводят пинцетом, использованную часть нити вынимают, а на новой завязывают узелок и вводят нить в канал. При попадании узелка эа выступы 7 освобождают лепестки б, и последние, приняв первоначальное положение, надежно фиксируют нить.

Предлагаемая атравматическая игла может быть использована при самых различных операциях — на желудочно-кишечном тракте, печени, почках, сердце, сосудах, в гинекологии, урологии, нейрохирургии и обеспечивает сокращение времени наложения швов за счет ускорения пропесса перезаряжения нити.
