Изобретение относится к распылительным устройствам, которые могут быть использованы для тонкодисперсного распыления. суспензий, н частности при Производстве синтетических моющих .средств.

По основному авт. сн. Р 863003 известна механическая форсунка для распыления суспензий, содержащая цилиидрическую камеру с коническим соплом, размещенную в ней с кольце- l0 вым зазором, образующим камеру завихрения, вставку с коническим насадком, расположенным н сопле, и тангенциально установленный подводящий патрубок, причеМ цилиндрическая 15 внутренняя поверхность камеры и наружная поверхность вставки выполнены с кольцевыми выступами, размещенными в камере завихрения (1 .

Однако такое техническое решение не в полной мере исключает попадание твердых частиц в кольцевое сопло. Несмотря на то, что в кольцевом зазоре твердые частицы размываются и форсунка практически не забивается, попадание большого количества таких частиц в кольцевое сопло приводит к временному нарушению дисперсности распыла.

Цель изобретения — повышение надежности работы форсунки. 30

Поставленная цель достигается тем, что механическая форсунка снабжена кольцевыми поперечными пере;о-.родками, закрепленными на внутренней поверхности цилиндрической ка- 35 меры, при этом вставка выполнена с винтовой нарезкой на наружной поверхности.

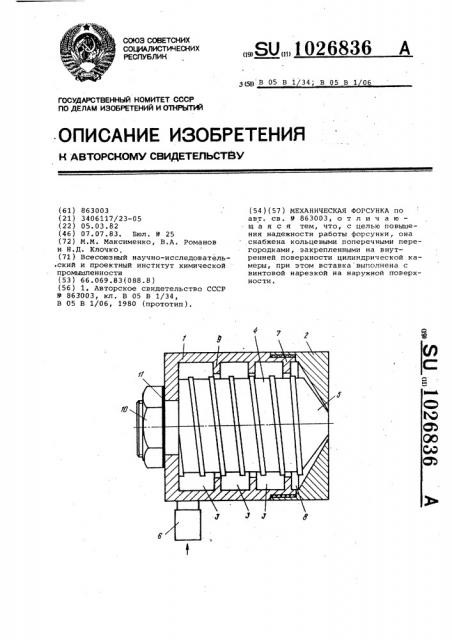

На чертеже изображена механическая форсунка, продольный разрез. 40

Механическая форсунка для распыления суспенэий содержит цилиндрическую камеру 1 с коническим соплом

2, размещенную в камере 1 с кольцевым зазором, образующим камеру 3 завихрения, вставку 4 с коническим насадком 5, расположенным н сопле 2, и тангенциально установленный подводящий патрубок 6.

Цилиндрическая внутренняя поверхность камеры 1 и наружная поверхность вставки 3 .ныполнены с кольцевыми выступами 7 и 8, размещенными в камере 3 завихрения.

Кроме того, форсунка снабжена кольцевыми поперечными перегородками 9, закрепленными на внутренней поверхности цилиндрической камеры 1, при этом вставка 4 выполнена с винтовой нарезкой на наружной поверхности.

Для регулирования зазора между коническим соплом 2 и коническим насадком 5 вставки 4 служат гайка 10 и прокладка 11 °

Механическая форсунка для распыления суспензий работает следующим образом.

Суспензия через патрубок 6 подается в камеру 3 завихрения, образованную вставкой 4 с винтовой нарезкой и камерой 1 с перегородками 9, где приобретает тангенциальное ускорение, в результате чего происходит сепарация частиц по их массе.

Крупные частицы прижимаются центробежной силой к внутренней поверхности камеры 1 и при вращении в камере 3 завихрения измельчаются. Наличие нескольких перегородок 9 практически исключает попадание крупных частиц н сопло 2, а винтовая поверхность на нставке 4 усиливает тангенциальную составляющую на всем протяжении.

Использование данной механической форсунки в производстве СМС позволяет заменить целый ряд низкопроизводительных распылинающих устройств, которые, забиваясь, дестабилизируют температурный режим сушки, а также решает задачу обеспечения заданного стабильного распыла композиции.

Экономический эффект при использовании данной форсунки достигается за счет уменьшения количества некондиционного продукта ориентировочно на 100 т/год), снижения потребления электроэнергии насосами высо" кого давления поскольку требуется пониженное давление композиции, подаваемой на башню (40 атм против

70 атм при обычных форсунках), а также за счет сокращения затрат рабочего времени на обслуживание форсунок и составляет 22-25 тыс.руб.
