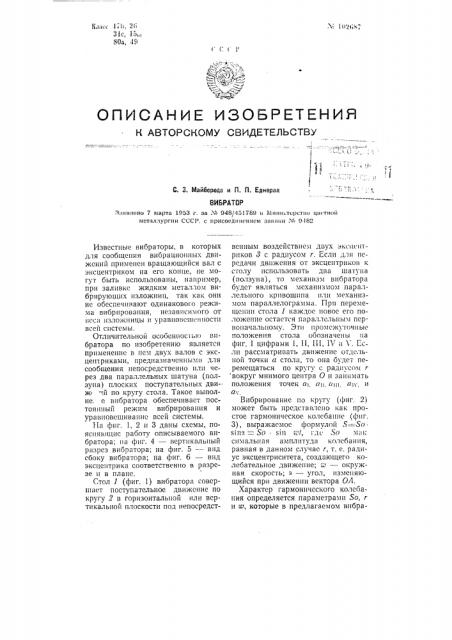

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

) 1: ., г4 ! .

С. 3. Майборода и П. П. Ернерал

ВИБРАТОР

Янннлено 7 марта 1953 r, за Хо 948/451789 и министерство цветной металлургии СССР, с присоечннением заанни V. 9189

Известные вибраторы, в которых для сообщения вибрационш.1х движений применен вращающийся вал с эксцентриком на его конце, не могут быть использованы, например, при заливке жидким металлом вибрирующих изложниц, так как онн не обеспечивают одинакового режима вибрирования, независимого от кеса изложницы и уравновешенности всей системы.

Отличительной особсннос гью вибратора по изобретению является применение в псм двух валов с эксцентриками, предназначенными для сообщения непосредственно или через два параллельных шатуна (ползуна) плоских поступательных дви-. ж .й по кругу стола. Такое выполне. е вибратора обеспечивает постоянньш режим вибрирования и уравновсшиваш1с всей системы.

Иа фиг. 1, 2 и 3 даны схемы, поясняющие работу описываемого вибратора; на фиг. 4 — вертикальный разрез вибратора; на фиг. 5 — внд сбоку вибратора; на фиг. 6 — вид эксцентрика соответственно в разрезе и в плане.

Стол 1 (фиг. 1) вибратора совсрнгаст поступательное движение по кругу 2 в горизонтальной или вертикальной плоскости под непосредствснным воздействием двух эксцентриков 3 с радиусом г. Если для пс.— рсдачи движения от эксцентриков и столу использовать два шатуна (ползуна), то механизм внбратора будет являться механизмом пара 1лсльного кривошипа Ifëè механизмом параллелограмма. При перемещении стола каждое новос его положение остается параллельным псрвоначалыюму. Эти промежуточные положения стола ооозначены на фиг. 1 цифрами 1, 11, III, 11 и K. 1:c ли рассматривать движение отдельной точки а стола, то она будет перемещаться по кругу с радиусом r вокруг мнимого центра О и занимать положения точек l

Вибрирование по кругу (фнг. 2) может быть представлено как простое гармоническое колебание (фиг.

3), выражаемое формулой 5= — So з!пх = 50 $1п (с !, Где S(i мак симальная амплитуда колебания, равная в данном случае r, т. е. радиус эксцентриситета, создающего колебательное движение; н — окружная скорость; т — угол, изменяющийся при движении вектора ОЛ.

Характер гармонического колебания определяется параметрами So, r и w, которые в предлагаемом вибраХ 102687

Фиг. 1 юг!

1

Фиг. 3

elfl. 2

X (() )6 i

(<1 . i

Ф1Ц. 5

Ь". 1(i2>,s, — )

Фиг. G

F с
