Реферат



СПОСОБ РЕЗКИ ТРУБ, по авт. св. № 969465, отличающийс я тем,.что, с целью повышения стойкости режущего инструмента, в месте внедрения в трубу ножа, срезающего шлиц, перед уменьшением толщины стенки трубы выполняют в ней сквозное отверстие, после чего через это отверстие вводят смазку. О)

СОЮЗ СОВЕТСНИХ

ОЯЗ«ЛЮН

РЕСПУ БЛИН

a9) СВ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H ABTOPCHGMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСтвЕННЫЙ НОМИтЕт ССП

ПО ДЕЛАМ f4305PETEHHA И ОТКРЫТИЙ (61) 969465 (21) 3410578/25-27 (22) 22.03.82 (46) 07.07.83. Бюл. Ф 25 (72) Д.Я. Шифрин, В.А. Цепулин и Ю.П. Воробьев (53) 621.967(088.8) (56) 1. Авторское свидетельство СССР

Ì 969465, кл. В 23 0 21/00, 12.12.79 (прототип). (54) (57) СПОСОБ РЕЗКИ ТРУБ, по авт. св. М 969465, о т л и ч а ю щ и и с я тем, что, с целью повышения стойкости режущего инструмента, в месте внедрения в трубу ножа, срезающего шлиц, перед уменьшением толщины стенки трубы выполняют в ней сквозное отверстие, после чего через зто отверстие вводят смазкч.

10 26974

Изобретение относится к обработке металлов давлением, может быть использовано в машиностроении для резки труб на мерные заготовки.

По основному авт.св. Р 969465 известен способ резки труб плоскими 5 ножами, движущимися в двух взаимно" перпендикулярных направлениях, состоящий ва внедрении одного ножа в полость трубы и срезании им шпица и окончательном разделении трубы 10 другим нажом, при этом перед резкой предварительно производят уменьшение толщины стенки трубы в месте внедрения з нее ножа, срезавшего шлиц. Уменьшение толщины стенки осуществляют либо фрезерованием, либо нагревам участка трубы токами высокой частоты с последующим воздействием на этот участок ударным заостренным инструментом.

Нож, срезающий шлиц, два раза. внедряется в стенки трубы. Первый раз, когда ан проникает во внутрь трубы, и второй раз, когда ан выходит из нее. Уменьшение толщины стенки осуществляют в двух местах трубы.

Равномерное уменьшение толщины стенки не позволяет производить смазку трубы внутри. B результате разреэающие ножи ва время реза соприкасаются с внутренней поверхностью трубы З0 без смазки„ Это вызывает налипание

Металла, на ножи, увеличение коэффициента трения происходит нагрев режущей кромки и ана закругляется.

Стойкость режущих ножей резко уменьшается (Ц .

Цель изобретения — повышение стойкости режущего инструмента.

Поставленная цель достигBGT сН тем, чта в месте внедрения в трубу 40 ножа, срезающего шлиц, перед уменьшением толщины стенки трубы выполняют в ней сквозное отверстие,. после чего через это отверстие вводят смазку.

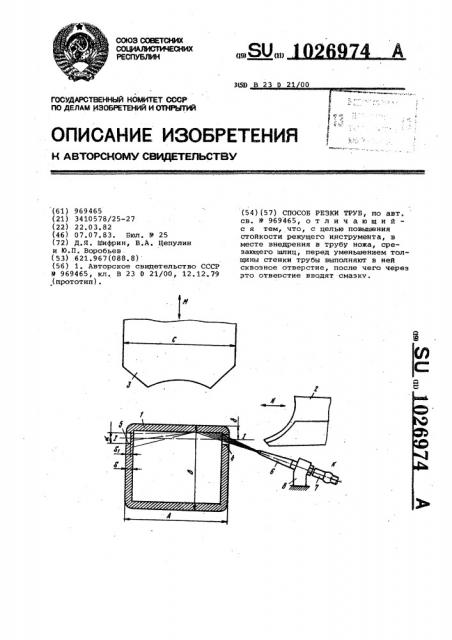

На чертеже приведена схема, поясняющая данный способ.

Трубу 1 прямоугольного поперечного сечения (АхБ) с толщиной стенки S разделяют с помощью двух ножей 2 .и 3. Нож 2 перемещается по стрелке 50

И горизонтально, острая кромка этого, ножа движется по прямой f-I íà расстояйии g ат верхней образующей профиля. Этот наж срезает шлиц,, отво-рачивая верхнюю полку профиля изнутри наружу, поэтоМу расстояние с> всегда больше толщины стенки S. Нож 3 пере-; мещается по стрелке М .вертикально, при этом он входит в шлиц и сначала отворачивают боковые стенки профиля, а затем и нижнюю стенку, Вертикальный >0 наж 3 имеет ширину С, которая превы шает ширину и профиля трубы 1.

Во время реза усилие разделения прикладывается изнутри наружу, поэта" му режущие ножи 2 и 3 соприкасаются с внутренней поверхностью трубы. В связи с тем, что внутренняя поверхность трубы всегда покрыта окалиной, имеет большую шероховатость H сухая, происходит схватывание металла трубы с. инструментом. Возникшее налипание прогрессирует с каждым резом, увеличивает коэффициент трения, вызывает нагрев инструмента и снижает стойкость инструмента, процесс разделения сопровождается образованием заусенцев, которые заклинивают механизм штампа.

С целью облегчения работы гориэонтальнога ножа 2 во время проты" кания им стенок трубы в местах его. проникновения производят уменьшение толщины. Уменьшение толщины осуществляют в двух местах с помощью сверления неравномерно." с одной стороны стенку просверляют насквозь с образованием отверстия 4 с диаметром d; с противоположной стороны в точке 5 по линии!.I движения острой кромки ножа 2 толщину стенки S уменьшают до величины S равной 0,1-0,3S .

Рядом с отверстием 4 ниже горизонтального ножа 2 распола>кено сопла 6 смазчика 7, закрепленное в корпусе 8.

Перед началом разделения в отверстие

4 впрыскивают смазку по стрелке К либо масло индустриальное 40, либо смазку на основе сульфофрезола. Струя масла, пройдя отверстие, смазывает внутреннюю поверхность верхней стенки, отразившись от нее, смазывает противоположную вертикальную стенку и нижнюю горизонтальную. Внутренняя поверхность второй вертикальной стенки, гце расположенс отверстие 4, смазывается падающим маслом, скорость движения которого замедлена стенками отверстия. Таким образом наносится смазка на все поверхности трубы, контактирующие во время резания с но>ками, т.е. при образовании шлица ножом 2 и окончательном разделении трубы ножом 3 имеется смазывающая жидкость между трущимися поверхностями ножей и трубы. В результате коэффициент трения резко снижается, скольжение происходит без налипания, стойкость инструмента повышается, стабильность процесса восстанавливается.

Пример. Разделяют цельнотянутую квадратную трубу 100х100хб па

ГОСТ 8639-68, материал трубы сталь

35 по ГОСТ 1050-60. Ширина ножей

14 мм,, Ножи изготавливают из стали

5ХВ2С с термообрабаткой на твердость

HRC 52-56.

В местах проникновения горизонтального ножа уменьшают толщину стенки сверлением. Диаметр сверл

i8 мм сверла изготовлены из стали

PbN5. С одной стороны сверление производят насквозь, с другой стороны оставляют пленку толщиной 2-3 мм..

1026974

Составитель В. Морозов

Редактор О. Колесникова Техред A. ач Корректор В. Бутяга т

Э2Цсаз 4 6 34/16 Тираж 1106 Подписное

ВНИКПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

»» «»»«

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Рабочая подача 100 мм/мин, а число оборотов шпинделей 315 об/мин. One рацию эасверливания осуществляют эа

9 с.

В отверстие в течение 0,8 с, впрыскивают смазку в составе, В: 5

Сульфофреэол 60

Керосин 24

Тризтаноламий 1

Олеиновая кислота 15

Горизонтальным ножом снимают шлиц шириной 14,5 мм, затем вертикальным ножом производят окончательное pasделение.

Как показали опыты, стойкость .горизонтального ножа повысилась в

4 раза, а вертикального - в 6 раэ по сравнению с базовым объектом, в качестве которого выбран прототип.
