Реферат



МЕХАНИЗИРОВАННЫЙ МОЛОТОК, содержащий корпус, размещенные.в нем.привод, боек, кривошипный механизм , связанный с приводе, упругие элементы, воздействующие на боек, и фиксирующий механизм бойка, о т л-ичающийся тей, что, с целью повышения производительности, он снабжен ползуном с центральным отверстием для размещения бойка, связанным с кривошипньм механизмом, боек выполнен с кольцевым выступом, периодически взаимодействующим с фиксирующим механизмом, один из упругих элементов размещен между корпусом и бойком, а другой - между ползуном и выступом на бойке, при этом ползун выполнен со скошенным внступом, предназначенным для расфиксаций бойка. (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU„„ 102702? А

3(59 В 25 D 11 00

ОПИСАНИЕ И3ОБРЕТЕНИЯ

И PBTOPCMOMV СВИДЕТЕЛЬСТВУ

1 1, ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬНИЙ (21) 3410147/25-28 (22) 22.03.82 (46) 07.07 ° 83. Вюл. Р 25 (72) N.Ô. Чеботарев (71) Волгоградский филиал Центрального конструкторско-технологического бюро Государственного комитета

РСФСР по производственно-техническому обеспечению сельского хозяйства (53) 622.232.2(088.8) (56) 1. Авторское свидетельство СССР

М 768627, кл. В 25 D 11/04, 1978.

2. Авторское свидетельство СССР

У 215816, кл. В 25 D 11/00, 1966 (прототип). (54)(57) мехлнизиРовлннци молоток, . содержащий корпус, размещенные в нем. привод, боек, кривошипный механизм,связанный с приводом, упругие элементы, воздействующие на боек, и Фиксирующий механизм бойка, о т личающийся тем,что, с целью повышения производительности, он снабжен ползуном с центральным отверстием для размещения бойка, связанным с кривошипным механизмом, боек .выполнен с кольцевым выступом, периодически взаимодействующим с фиксирующим механизмом, один иэ упругих элементов размещен между корпусом и бойком, а другой — между полэуном и выступом на бойке, lIpH этом ползун выполнен со скошенным выступом, предназначенным для расфиксации бойка.

1027027

Изобретение относится к машиностроению и может использоваться при работах, требующих приложения ударных нагрузок повышенной мощности.

Известен электромеханический молоток, включающий корпус, электродвигатель, соединенный посредством вала с механизмом преобразования вращательного движения в возвратнопоступательное, и ударный узел, причем механизм преобразования враща- 1О тельного движения в возвратно-поступательное и ударный узел соединены с корпусом молотка посредством упругого амортизирующего элемента и выполнены с возможностью перемещения по установленным в корпусе молотка направляющим, а соединительный вал молотка выполнен подвижным $1), Недостатком, данного молотка является неполное использование привода в связи с тем, что кривошипный механизм распределяет укаэанное усилие как в направлении рабочего инструмента, так и s направлении рукоятки.

Наиболее близким по технической сущности к изобретению является механизированный молоток, содержащий корпус, размещенные в нем привод, боек, кривошипный механизм, связанный с приводом, упругие элема, воздействующие на боек, и фиксирующий механизм бойка С23, Недостатком известного молотка является ослабление удара предварительно взведенных пружин за счет работы кривсшипного механизма, при 35 .обгоне привода и деформации гибкого элемента, что снижает производительность труда.

Цель. изобретения — повышение про.изводительности молотка. 40

Указанная цель достигается тем, что механизированный молоток, содержащий корпус, размещенные в нем привод, боек, кривошипный механизм, связанный с приводом, упругие элементы, воздействующие на боек, и фиксирующий механизм бойка, снабжен ползуном с центральным отверстием для размещения бойка, связанным с кривошипным механизмом, боек выполнен с кольцевым выступом, периодически взаимодействующим с фиксирующим механизмом, один из упругих элементов размещен между корпусом и бойком, а другой - между ползуном и выступом на бойке, ползун выполнен со скошенным выступом, предназначен» ным для расфиксации бойка.

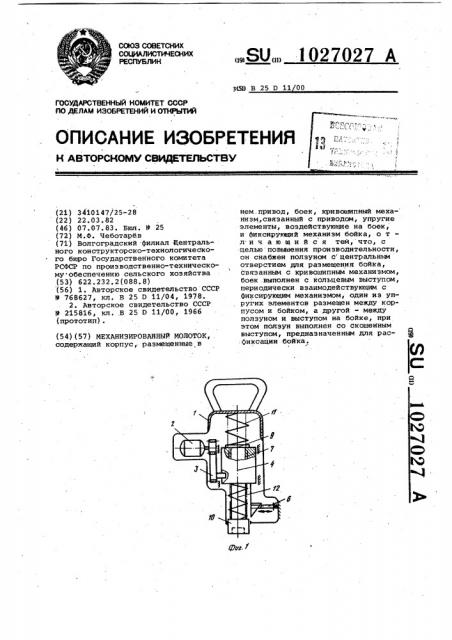

На фиг. 1 изображен молоток, ис ходное положение; на фиг. 2 — то же, в момент перед ударом. . Механизированный молоток содержит корпус. 1, привод 2 с кривсыипным механизмом .3, соединенным с ползуном 4, снабженным скошенным выступом 5, взаимодействующим с механизмом 6 Фиксации. В ползуне 4 в его центральном отверстии 7 подвижно установлен боек 8.с буртом 9, кольцевым выступом 10. Между буртом

9 и корпусом 1 расположен упругий элемент 11, а между выступом 10 и ползуном 4 — упругий элемент 12.

Механизированный молоток работает следующим образом..

Кривошипный механизм 3 сообщает ползуну, 4 возвратно-поступательное движенйе. При перемещении вверх ползун 4 через бурт 9 бойка 8 сжимает упругий элемент. 11. При этом механизм

6 Фиксирует выступ 10 бойка 8 в верхнем положении. После перехода через BNT при движении вниз ползун

4 сжимает упругий элемент 12 и при подходе к HNT выступом 5 выключает механизм 6 Фиксации, освобождая боек 8. За счет, энергии последовательно сжатых упругих элементов 11 и 12 боек 8 резко перемещается вниз и производит удар. Далее цикл повторяется.

Применение описанного механизированного молотка позволяет вдвое увеличить мощность удара. Это дает возможность использовать в молотке электродвигатель меньшей мощности, что умеиьшает массу молотка (без изменения массы ударной части) ВНИИПИ Заказ 4643/19

Тираж 1081 Подписное
