Рабочий орган цепного экскаватора
Иллюстрации
Реферат
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСНИХ
- РЕСПУБЛИК
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСИОМЪ СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3422228/29-03 (22) )3.04.82 (46) 07.07.83 Бюл. И 25 (72) В.И.Ииронов (71) Южный научно-исследовательский институт, гидротехники и мелиорации (53) 621.879.44(088.8 (56) 1. Авторское свидетельство СССР
N 187641, кл. Е 02 F 3/08, 19á5.
2. Авторское свидетельство СССР
It 883270, кл.. Е 02 F 5/10, 1980 ,(прототип). (54)(57) 1. РАБОЧИЙ ОРГАН ЦЕПНОГО ЭКСКАВАТОРА, включающий раму с опор, ными роликами, по которым обкатывает ся тяговая цепь с установленными на ней опорно-монтажными пластинами и режуще-транспортирующими элементами, „,Я0„„.1 027336; А
3Q9 Е 02 F 3/08;, Е 02 F 5/10
v содержащими цилиндрическое кольцо со ступицей, размещенной в его донной части,. отличающийся твм, что, с целью повышения эффективности разработки и транспортирования грунта,каждый режуще-транспортирующий элемент снабжен поршнем со штоком, установленным в цилиндрическом кольце с воэможностью перемещения,причем шток пропущен через ступицу, а его свободный конец соединен с доннои частью цилиндрического кольца посредством пружин.
2. Орган по n.l, о т л и ч à ешийся тем, что каждое цилиндрическое кольцо установлено на опорно-монтажных пластинах посредством косоугольных кронштейнов.
Рабочий орган цепного экскаватора состоит из рамы 1, опорного ролика 2, тяговой цепи 3 и установленных на ней опорно-монтажных пластин и режу"ще-транспортирующих элементов 4. Ре.жуще-транспортиочющие элементы 4 состоят из цилиндрического кольца 5 дон",, ной части б,ступицы 7,в которой распо: ложен шток 8 с поршнем 9. Ступица 7 размещена в донной части кольца. На свободном конце штока 8 посредством пальца 10 закреплена планшайба 11, соединенная пружиной 12 с донной частью 6. С тыльной стороны ступицы
7 закреплена амортизирующая наклад-: ка 13. Цилиндрическое кольцо 5 снизу снабжено зубьями 14, а вверху - ко соугольными кронштейнами 15, замкнутыми между собой опорно-монтажной пластиной 16, которая смонтирована через прутки-надставки 17 к звеньям тяговой цепи 3.
Донная часть 6 у цилиндрического кольца 5 имеет по периметру сквозные прорези для исключения подпрессовыва ния грунта при его nor àäàíèè под поршень с тыльной стороны. Шток 8 пропу щен через ступицу 7.
При разработке грунта тяговая цепь 3 перемещает закрепленные на ней режуще-транспортирующие элементы
4. в направлении V, которые зубьями
14 разрушают грунт. Вслед идущие эле: менты под воздействием напора разрушен ного грунта смещают назад поршень со штоком в цилиндрическом кольце, пружины растягиваются, происходит наполнение емкости кольца грунтом.
При подходе к поверхности земли и окончании линии забоя из-за прекращения напора грунта и его силово,го воздействия, шток с поршнем под усилием растянутых пружин возвращает их в первоначальное положение, выталкивая транспортируемый в полости кольца грунт на поверхность земли.
Таким образом, происходит опорожнение емкости кольца.
Снабжение каждого режуще-транспортирующего элемента штоком с поршнем, пропущенным через ступицу в. дон ной части наклонно установленного вает забор разрабатываемого грунта из забоя в процессе копания и эффективное его транспортирование до места разгрузки на поверхности земли.
1 1027336 2
Изобретение относится к землерой ° ным рабочим органам, монтируемым на э кс ка ва торах, обеспечивающих от рыв" ку траншей под укладываемые в них в последующем различные коммуникации. 5
Известен рабочий орган многоков- шового цепного экскаватора, включающий раму, опорные ролики-катки, тяговую цепь с закрепленными на ней ковша, ми, имеющими серьгу и выталкивающее 10 грунт днище-заслонку 1 1.
Недостатками указанного рабочего органа являются сложность кинематичес кого исполнения этого устройства, а также неспособность разрабатывать 15 и эффективно транспортировать из забоя плотные крепкие грунты.
Наиболее близким техническим решением к изобретению по технической сущности и достигаемому результату является рабочий орган цепного экска ватора, включающий раму с опорными роликами, по которым обкатывается тяговая цепь с установленными на ней опорно-монтажными пластинами и ре- 25 жуще-транспрртирующими элементами,, содержащими цилиндрическое кольцо со ступицей, размещенной в его дон .ной части L2 j.
Недостатком известного рабочего органа является отсутствие привпособ ления для эффективного транспортирования грунта из забоя.
Целью изобретения является повышение эффективности разработки и транспортирования грунта.
Поставленная цель достигается тем„ что в рабочем органе цепного экскаватора, включающем раму с опорными роликами, по которым обкатывается тяго-.
40 вая цепь с установленными на неи опор1 но-монтажными..пластйнами и режущетранспортирующими элементами, содержащими цилиндрическое кольцо со ступицей,размещенной вего донной части, каждый режуще-транспортирующий элемент снабжен поршнем со штоком, установ- ленным вцилиндрическом кольцес возможностью перемещения, причем штокпропущен через ступицу, а его свободный конец соединен с донной частьЮ цилинд- 50 рического кольца посредством пружин.
Кроме того, каждое цилиндрическое кольцо установлено на опорно-монтажных пластинах посредством косоуголь» у цилиндрического кольца, обеспечийых кронштейнов. 55

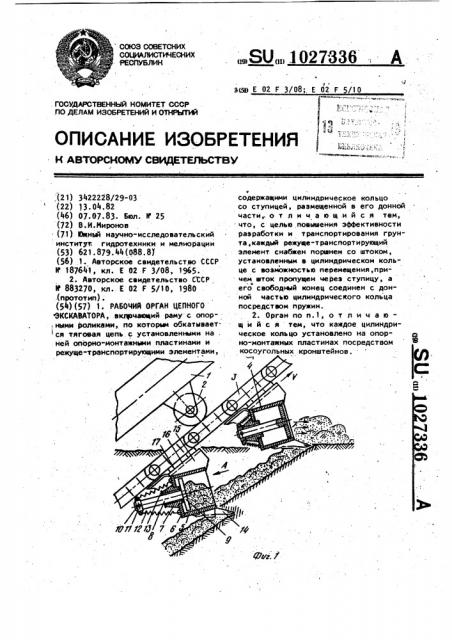

На фиг.1 изображен рабочий орган цепного экскаватора, вид сбоку; на фиг.2 - вид А на фиг.1.
