Реферат



РАБОЧЕЕ КОЛЕСО ГРУНТОВОГО НАСОСА, содержащее размещенные между ведущими и ведомым дисками лопатки , каждая из которых снабжена на входе сменной вставкой, выполненной составной из эластичного и износостойкого элементов, отличающееся тем, что, с целью повышения долговечности при перекачивании грунтов повышенной крупности, каждый износостойкий элемент расположен на внешней поверхности эластичного с зазорами относительно лопатки и дисков, а каждый эластичный элемент снабжен выступами, расположенными в зазорах.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (5g) F 04 D 29/24; F 04 D 7/04 (1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (:";

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ .Ф СВИДЕТЕЛЬСТВУ (21) 3418362/25-06 (22) 06.04.82 (46) 07.07.83. Бюл. № 25 (72) Ю. П. Бердинских

10 (71) Всесоюзный научно-исследовательский институт нерудных строительных материалов и гидро механизации (ВНИИ неруд) (53) 621.671 (088.8) (56) 1. Авторское свидетельство СССР № 605903, кл. F 04 D 7/04, 1975.

2. Патент США № 3743437, кл. 415 — 197, опублик. 1973.

ÄÄSUÄÄ 1027433 A (54) (57) РАБОЧЕЕ КОЛЕСО ГРУНТОВОГО НАСОСА, содержащее размещенные между ведущими и ведомым дисками лопатки, каждая из которых снабжена на входе сменной вставкой, выполненной составной из эластичного и износостойкого элементов, отличающееся тем, что, с целью повышения долговечности при перекачивании грунтов повышенной крупности, каждый износостойкий элемент расположен на внешней поверхности эластичного с зазорами относительно лопатки и дисков, а каждый эластичный элемент снабжен выступами, расположенными в зазорах.

1027433

1

Изобретение относится к области насосостроения, а именно к центробежным грунтовым насосам для перекачивания гидросмесей с крупными включениями.

Известно рабочее колесо грунтового насоса, входные кромки лопастей которого выполнены сменными и упругодеформируемыми, например в виде витых пружин, которые укреплены на соединительных стерж нях между передним и задним дисками (1) .

Недостатком этого устройства является трудность подбора деформируемого материала или детали, которые обеспечивали бы высокую долговечность входной кромки при перекачке грунтов повышенной крупности.

Применение в качестве деформируемой детали витой пружины может обеспечить повышенный коэффициент износостойкости лишь в случае использования для навивки проволоки малого сечения. Однако долговечность такой пружины невелика ввиду малого запаса материала на износ. Использование пружины из толстой проволоки не дает достаточной деформативной способности, а значит, и повышенной по сравнению с жестко закрепленной деталью износостойкости.

Кроме того, параметры пружин по мере износа изменяются, износостойкие качества их поэтому нестабильны.

Наиболее близким техническим решением к изобретению является рабочее колесо грунтового насоса, содержащее размещенные между ведущим и ведомым дисками лопатки, каждая из которых снабжена на входе сменной вставкой, выполненной составной из эластичного и износостойкого элементов (2).

Недостатком известного колеса является малая долговечность, в связи с тем, что эластичный элемент расположен с внешней стороны вставки и при перекачивании гидросмесей с зернами повышенной крупности быстро изнашивается.

Цель изобретения — повышение долговечности при перекачивании грунтов повышенной крупности.

Указанная цель достигается тем, что в рабочем колесе грунтового насоса, содержащем размещенные между ведущим и ведомым дисками лопатки, каждая из которых снабжена на входе сменной вставкой, выполненной составной из эластичного и износостойкого элементов, каждый износо15

40 стойкий элемент расположен на внешней поверхности эластичного с зазорами относительно лопатки и дисков, а каждый эластичный элемент снабжен выступами, расположенными в зазорах.

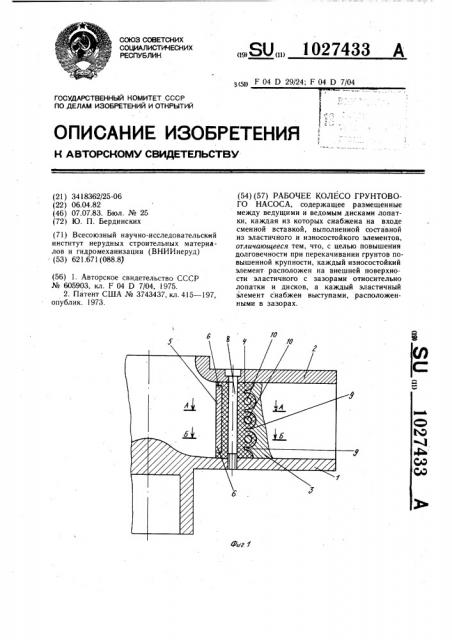

На фиг. 1 изображено меридиональное сечение рабочего колеса грунтового насоса; на фиг. 2 — сечение А — А на фиг. 1: на фиг. 3 — сечение Б — Б на фиг. l.

Рабочее колесо грунтового насоса содержит ведущий и ведомый диски 1 и 2 и размещенные между ними лопатки 3, каждая из которых снабжена на входе сменной вставкой. Вставка выполнена составной из эластичного элемента 4 и износосостойкого элемента 5. Износостойкий элемент 5 расположен на внешней поверхности эластичного элемента 4 с зазорами, в которых расположены выступы 6 и 7 эластичного элемента 4.

Вставки закреплены между дисками 1 и и 2 с помощью стержней 8. Лопатки 3 имеют также выступы 9, входящие в соответствующие выемки эластичных элементов 4, а износостойкие элементы снабжены перемычками 10, служащими арматурой сменных вставок и повышающими прочность их крепления к лопаткам 3. Выступы 9 предохраняют от случайного проворачыва-. ния вставок вокруг стержней 8 под ударами крупных зерен гидросмеси.

При работе грунтового насоса зерна гидросмеси соударяются с износостойкими элементами 5. Энергия соударения передается эластичным элементом 4, которые ее частично поглощают, частично передают лопаткам 3, а оставшуюся часть возвращают ударяющим зернам и потоку жидкости.

Благодаря установке износостойкнх элементов 5 с зазорами относительно дисков 1 и 2 и лопаток 3 его упругое отклонение обеспечивается при любом направлении удара. Ударившиеся об износостойкие элементы 5 зерна гидросмеси получают закрутку и под действием центробежных сил устремляются в межлопастные каналы, минуя рабочую поверхность лопастей 3 и предохраняя ее от износа.

Применение изобретения позволит достичь равномерного износа всех частей рабочего колеса при перекачивании грунтов повышенной крупности, что уменьшит число ремонтов и простоев насоса.
