Реферат



УСТРОЙСТВО ДЛЯ ЗАДЕЛКИ ОТВЕРСТИЙ В ПЛАВИЛЬНОЙ ПЕЧИ, содержащее контейнер для огнеупорной массы и выталкиватель, отличающ е е с я тем, что, с целью расширения функциональных возможностей выталкиватель выполнен в виде вертикальной плиты, а контейнер в виде поддона с противовесом н вертикальными стойками, шарнирно закрепленными на плите. ISD 4 СО 4;

„.SU„„1027494 А

СОЮЗ ССЕЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

y F 27 D 1/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ К

° °

° °

ГОСУДАРСТВЕННЫЙ HOMHTET СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3375483/22-02 (22) 30. 12. 81 (46) 07.07.83. Бюл. В 25 (72) Н.С. Немцов, В.С. Волошин и Я.М. Миньковский (7i) Ждановский металлургический институт (53).669.183.21(088.8) (56) 1. Патент Японии Ю 52-22727, кл. С 21 В 7/06, опублик. 1977.

2. Иванченко Ф.К., Павленко Б.А.

Механическое оборудование сталеплавильных цехов, М., "Металлургия", 1964, с. 187. (54) (57) УСТРОЙСТВО ДЛЯ ЗАДЕЛКИ

ОТВЕРСТИЙ В ПЛАВИЛЬНОЙ ПЕЧИ, содержащее контейнер для огнеупорной массы и выталкиватель, о т л и ч а ю-щ е е с я тем, что, с целью расширения функциональных возможностей выталкиватель выполнен в виде вертикальной плиты, а контейнерв Виде поддона с противовесом н вертикальными стойками, шарнирно закрепленными на плите.

1027494

Изобретение относится к черной металлургии, а конкретно к оборудованию для ремонта футеровки плавильных печей.

Известно устройство для заделки отверстий в плавильной печи, содер- 5 жащее емкость для огнеупорной массы и эжектор jij .

Недостатком такого устройства является невозможность ликвидации прорывов ыэ печи вследствие того, 10 что струя огнеупорного материала способна разрушить рыхлую структу. ру ложного порога. .Наиболее близким к предлагаемому по технической сущности и достигаемым результатам является устройство для заделки отверстий в плавильной печи, содержащее контейнер для огнеупорного материала, выполненный в виде цилиндра, и выталкиватель, выполненный в виде поршня (21 .

Его недостатком также является невозможность. ликвидации прорывов иэ печи, так как это устройство может быть использовано лйшь для заделки отверстий строго определенной формы и с достаточной механической прочностью боковых стенок.

Цель изобретения — расширение функциональных воэможностей устройст. ва за счет воэможности ликвидации 30 прорывов из печи.

Поставленная цель достигается тем, что в устройстве для заделки отверстий в плавильной печи, содержащем контейнер для огнеупорной мас- 35 сы и выталкиватель, выталкиватель выполнен в виде вертикальной плиты, а контейнер - в виде поддона с противовесом и вертикальными, стойками, шарнирно закрепленными н4 плите.

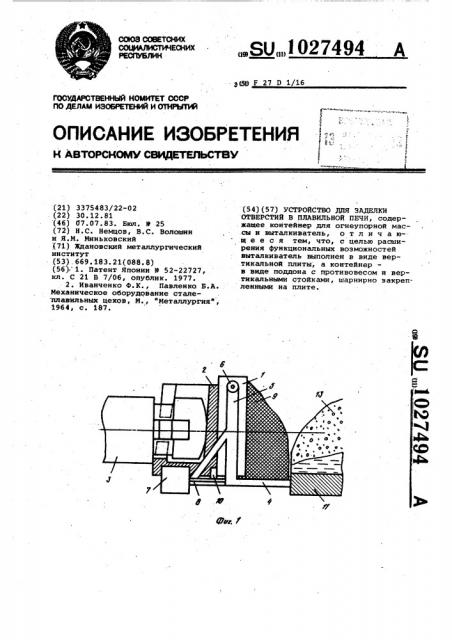

На.фиг. 1 изображено устройство, общий вид; на фиг. 2 — то же, вид

s плане; на фиг. 3 и 4 - схемы работы устройства при комбинированном ° и обычном ложном пороге.

Устройство содержит выталкиватель 45

1, выполненный в виде вертикальной . плиты с мульдовым замком 2;- предназначенным для соединения с хоботом 3 завалочиой машины. Под плитой 1 расположен поддон 4 с вертикаль- 50

Ными стойками 5, закрепленными на ,плите 1 посредством шарниров б. Со . стороны мульдового замка 2 к поддону 4 прикреплены противовесы 7, связанные с поддоном посредством балок 55

8 таврового .сечения.

Масса противовесов 7 выбрана таким образом, чтобы развиваемый ими момент вращения относительно шарниров б превышал момент от поддона 4 с огнеупорной массой 9. На балках 8 закреплены упоры 10, взаи- модействующие с плитой 1.

Устройство работает следующим образом.

В случае прорыва металла через ложный порог или в другом месте со стороны рабочей площадки устройство при помощи мульдового замка устанавливают на хобот 3 завалочной машины и подводят к месту прорыва.

Затем хобот 3 подают в сторону печи и запорную массу 9 вдавливают в место прорыва корпусом. При этом .поддон

4> упираясь в пороговую плиту 11, отклоняется назад„ преодолевая момент сопротивления со стороны противовесов 7. В случае прорыва металла через комбинированный ложный порог, состоящий иэ съемной пороговой плиты 12,и насыпной массы 13 фиг.3 запорная масса 9 вдавливается в пазы под плитой 12 и образует пробку, которая удерживает сталь до тех пор, пОка ванна не будет освобождена от металла через сталевыпускное отверстие. В том случае, если ложный порог состоит иэ одной йасыпной массы 13 (фиг. 4) запорная масса, например, глина на жидком стекле, оттесняет ее и создает плотный барьер по всей ширине, окна. Ввиду того, что уровень стали в плавильных печах обычно не намного превышает уровень основного порога 11, гидростатическое давление невелико и движение стали быстро прекращается.

Противодействие гидростатическому напору жидкого металла в месте.прорыва оказывается посредством регулирования нажима плиты 1 на насыпную массу. После использования устройство удаляют и устанавливают íà специальном стенде.

Применение предлагаемого устройст ва обеспечивает быструю эффектив ную ликвидацию прорывов из плавильной печи. При этом устройство обладает простой и надежной конструкцией. Ориентировочный годовой экономический эффект достигается за счет снижения потерь металла и сокращения простоев печи. 1027494 Рис. Р

°
