Бункерный дозатор

Бункерный дозатор

Иллюстрации

Показать все

Реферат



1.БУНКЕРНЫЙ ДОЗАТОР,содержащий два расположенных один над другим бункера с затворами и привод, соединенный с одним яэ затворов, отличающий ся тем, что, с целью увеличения производительности дозатора и упрощения конструкции, затворы выполнены в виде секторных лотков и связаны между собой через зубчатую передачу шестерен, а нижний бункер разделен перегородкой, расположенной секторными лотками в плоскости, проходящей через оси шестерен. 2. Дозатор ПОП.1, отличающийся тем, что перегородка выполнена с возможностью регулирования ее толщины. (Л О1 NS СП

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

9(В G 01 F 13/00

ОПИСАНИЕ ИЗОБРЕТЕНИ

И АВТОРСКОМЪГ СВИДЕТЕЛЬСТВ У

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3399449/18-10 (22) 17 ° 02 ° 82 .(46) 07,07 83, .Бюл. 9 25 (72) В.Т.Веденьев

{71) Пермское производственное обьединение Моторостроитель им. Я.N.câåðäëîâà (53) 681.121.08(088-,8) (56) 1. Авторское свидетельство СССР

Р 127188 кл. В 65 6 65/62 1969.

2. Алексеев П.Н. Оборудование литейных цехов. М., 1968, с.220 (прототип). (54) (57) 1. БУНКЕРНЫй ДОЗАТОР, содержащий два расположенных один над дру,Я0„„102? 525 А гим бункера с затворами и привод, соединенный с одним из затворов, отличающийся тем, что, с целью увеличения производительности доватора и упрощения конструкции, затворы выполнены в виде секторных лотков и связаны между собой через зубчатую передачу шестерен, а нижний бункер разделен перегородкой, расположенной между секторными лотками в плоскости, проходящей через оси шестерен.

2. Дозатор по п.l о т л и ч аю шийся тем, что перегородка выполнена с возможностью регулирования ее толщины.

1027525

Изобретение относится к устройствам для дозированной выгрузки ма- териалов из бункеров, в частности для объемного доэирования, и может найти применение в различных отраслях народного хозяйства.

Известен бункерный дозатор, содержащий размещенный в загрузочном лотке и перекрывающий выходное оТверстие бункера затвор секторного типа, в котором для придания устройству функций дозатора к бункеру или неподвижной части лотка жестко прикреплен второй секторный затвор, перекрывающий устье поворотной части лотка. При этом центральный угол 15 второго затвора равен половине центрального угла основного затвора(1).

Недостатками данного доэатора являются малая производительность, обусловленная периодичностью цикла заполнения доэатора и его разгрузки и наличием холостого хода затвора а также неточность дозирования, вызванная пополнением мерной емкости материалом из бункера в переводные периоды.

Наиболее близким по технической сущности к предлагаемому является бункерный дозатор, содержащий два расположенных один над другим бункера с затворами, каждый иэ которых имеет свой привод. Верхний бункер служит для накопления материала, нижний является мерной емкостью, в которой объем отмеряемой дозы зависит от глубины погружения в

35 нее затвора верхнего бункера и размеров самой мерной емкости 2

Недостатком известного бункерного дозатора является наличие холостого хода у двух приводных устройств,ус- 40 ложняющее конструкцию и уменьшающее производительность дозатора.

Цель "изобретения — увеличение производительности дозатора и упрощение конструкции. 45

Указанная цель достигается тем, что s бункерном доэаторе,содержащем два расположенных один над другим бункера с затворами и привод, соеди- 50 ненный с одним из затворов, затворы выполнены в виде секторных лотков и связаны между собой через зубчатую передачу шестерен, а нижний бункер разделен перегородкой, расположенной между секторными лотками в плоскости,55 проходящей через оси шестерен.

Перегородка выполнена с возможностью регулирования ее толщины.

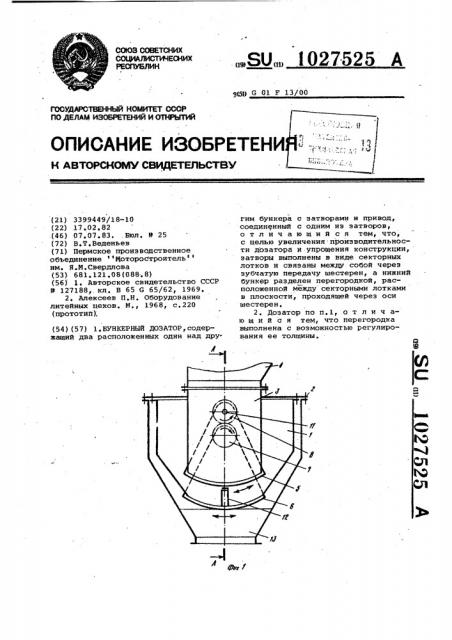

На фиг. 1 изображен бункерный дозатор; на фиг. 2 -разрез A-А на фиг.1.

Бункерный дозатор включает мерную емкость 1, прикрепленную к фланцу 2 корпуса 3 затвора бункера 4.Корпус 3 затвора бункера закрыт снизу секторным лотком 5,а мерная емкость-сектор ным лотком 6.По осям качания лотков к их боковинам прикреплены шестерни ,7 и 8,находящиеся в зацеплении и установленные в опорах 9 и 10 с возможностью покачивания в обе стороны. Верхняя пара шестерен 8 связана неподвижно с приводным валом 11. ерная емкость разделена на два отсека перегородкой 12,расположенной между лотками в плоскости, проходящей через оси качания секторных, лотков. Сверху дозатор закрыт кожухом 13. Центральные .углы секторных лотков должны быть такими, чтобы, находясь в среднем положении, они полностью перекрывали. выходные отверстия корпуса 3 затвора бункера и мерной емкости 1, исключая высыпание из них через зазоры материала, а диаметры начальных окружностей связанных с ними шестерен были бы обратно пропорциональны углам по-. ворота этих лотков. Перегородка 12 выполнена изменяемой толщины, для чего состоит из двух Г-образных профилей, перекрывающих сверху один другого, подвижно прикрепленных к стенкам мерной емкости.

Дозатор работает следующим образом.

При повороте вала 11 по часовой стрелке связанный с ним секторный лоток 5 смещается влево до упора, а секторный лоток б мерной емкости через зубчатую передачу — вправо.

При этом материал из бункера 4 заполняет открывшийся сверху и закрытый снизу правый отсек мерной емкости 1.

При реверсировании вала 11 секторный лоток 5 смещается до упора вправо, закрывая сверху правый отсек мерной емкости, а лоток б смещается влево, открывая этот отсек снизу. Происходит выдача порций из правого отсека и заполнение левого. В дальнейшем цикл повторяется.

Таким образом, предлагаемая конструкция бункерного доватора позволяет повысить производительность доэирования путем исключения холостого хода.

3.027525

Составитель В.Ермаков

Редактор Л,Филь Техред М.Тепер Корректор A. Повх ,Заказ 4722/44 Тираж 643 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035 Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
