Способ определения трещиностойкости материала

Способ определения трещиностойкости материала

Иллюстрации

Показать все

Реферат



СПОСОБ ОПРЕДЕЛЕНИЯ ТРЕЩИНОСТОЙКОСТИ МАТЕРИАЛА путем выполнения срезов на образце с надрезом и с наведенной из вершины надреза усталостной трещиной и послойного металлографического анализа материала образца , отличающийся тем, что с целью уменьшения трудоемкости определения трещиностойкости при ветвлении коррозионной трещины путем выбора сечений, где следы трещины представлены наиболее полно, срезы выполняют по плоскостям, перпендикулярным боковой поверхности образца и Параллельным линии надреза, измеряют расстояния между этими плоскостями и средние значения расстояний между следами ветвей трещины, с учетом которых рассчитывают трещиностойкость материала.

СОЮЗ СООЕТСНИХ

СРИЦ М

РЕСПУБЛИК (19) (11) g y G 01 N 3/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ИО ДЕЛАМ ИЗО6РЕТЕНИЙ И ОТНРЫТИЙ (21) 3418043/25-28 (22) 31 ° 03.82 (46) 07.07.83. Бюл. и 25 (72) Г.Н.Никифорчин, О.Н.Романив, А.Ç.Студент и А.Т.Цирульник (71) Физико-механический институт им. Г.В.Карпенко (53) 620.172.24(088.8) (56) l. Nakasa К., Takeu Н. Crack

branching in delayed fracture."Eng.Fract.Hech", 1979, и 4, v.ll, р. 739"751 .

2. УозЬiаЕ1 Hagiuda, Hasahisa

Hatsunaga. 8ranch1ng in distributed

cracks. -"Сэйсан сэнкю, Seisan Ken5yn. Hin. Y. est.. lnd. Sci".

Univ. Tokyo", 1977, N 9, v.29, р.- 477-480 (прототип). (54)(57) СПОСОБ ОПРЕДЕЛЕНИЯ ТРЕЩИНОСТОЙКОСТИ ИАТЕРИАЛА путем выполнения срезов на образце с надрезом и с наведенной из вершины надреза усталостной трещиной и послойного металлограФического анализа материала образца, отличающийся тем, что с целью уменьшения трудоемкости определения трещиностойкости при ветвлении коррозионной трещины путем выбора сечений, где следы трещины представлены наиболее полно, срезы выполняют по плоскостям, перпендикулярным боковой поверхности образца и параллельным линии надреза, измеряют расстояния между этими плоскостями и средние значения расстояний между следами ветвей трещины, с учетом которых рассчитывают трещиностойкость материала.

27573 2 ния между этими плоскостями и средние значения расстояний между следами ветвей трещины, с учетом которых рассчитывают трещиностойкость мате5 риала.

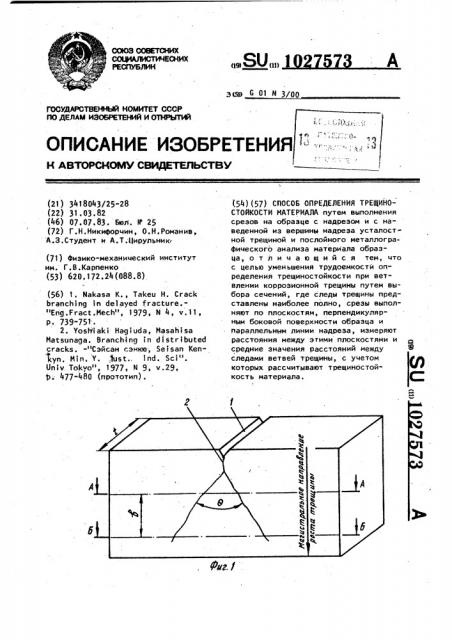

На фиг.1 изображен призматический образец с надрезом и с трещиной; на фиг.2 - сечение А-А на фиг. I; на фиг.3 †сечение Б-Б на фиг,1.

Способ осуществляют следующим образом.

Образец материала с надрезом и с наведенной из вершины надреза усталостной трещиной 2 испытывают в коррозионной среде до ветвления коррозионной трещины.

Изобретение относится к исследованию прочностных свойств материала, а именно к способам определения трещиностойкости материала.

Известен способ определения ветвления трещины, в котором рассматривается геометрия трещины на боковой поверхности образца и определяется угловое положение ее ветвей (1 J.

Недостатком известного способа является низкая точность, поскольку при этом не учитывается изменение ветвления трещины в.глубине образца.

Наиболее близким к предлагаемому является способ определения трещиностойкости материала путем выполнения срезов на образце с надрезом и с наведенной из вершины надреза усталостной трещиной и послойного металлографического анализа материла образца. Согласно этому способу поочередно сошлифовывают образец со стороны его боковой поверхности и рассматривают геометрию трещины в нескольких плоскостях, параллельных боковой поверхности образца.

Цель изобретения - уменьшение трудоемкости определения трещиностойкости при ветвлении коррозионной трещины путем выбора сечений, где следы трещины представлены йаи более полно.

Указанная цель достигается тем, что согласно способу определения трещиностойкости материала путем выполнения срезов на образце с надрезом и с наведенной из вершины надреза усталостной трещиной и послойного металлографического анализа ма" териала образца, срезы выполняют по плоскостям, перпендикулярным боковой поверхности образца и параллель ным линии надреза, измеряют расстояФ

Затем в образце выполняют срезы по произвольным плоскостям, перпендикулярным боковой поверхности образца и параллельным линии надреза (плоскости Д -А и Б- 6), Срезы выполняет со стороны надреза 1 образца. Практически достаточно выполнить два среза. В указанных плОскОстях прОводят металлографический анализ материала измеряют расстояние 8 между плосА Д А костями„ расстояния а „, à 2 ...а; и а, а, ..... а . между следами 3 и 4 ветвей трещины определяют средние значения а и а между следами ветвей трещины и рассчитывают угол 8 ветвления по формуле А Б

6=2 агс tg

2$

35 Использование предлагаемого изобретения позволяет снизить трудоемкость определения трещиностойкости при ветвлении за счет выбора сечений, характеризующих магистральное рас40 пространение трещины, и в которых следы трещины представлены наиболее полно. 027573
