Плоский образец для механических испытаний материалов

Плоский образец для механических испытаний материалов

Иллюстрации

Показать все

Реферат



ПЛОСКИЙ ОБРАЗЕЦ ДЛЯ МЕХАНИЧЕСКИХ ИСПЫТАНИЙ МАТЕРИАЛОВ , состоящий из захватных частей и рабочей HacTKt выполненной с симметричным уклоном, отличающийся тем, что, с целью повыщения производительности испытаний, он вьтолнен с соот , ношением максимальной ширины рабочей части к мииимаЩ|Ной ширине, равным отношению предела прочности материала образца к пределу пропорциональности.

„„SU„027574

СОЮЗ СОВЕТСКИХ

СОЯИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

3 (51) 1

ОПИСАНИЕ ИЗОБРЕТЕНИ;

Н ABTOPCHOMV. СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3449774/25-28 (22) 18.03.82 (46) 07.07.83. Бюл. No. 25 (72) П. Ф. Прасолов (71) Московский ордена Трудового Красного Знамени инженерно-физический институт (53) 620,1 62,2(088,8) (56) l. Авторское свидетельство СССР

Мд 312175, кл, G, 01 N 3/08, 1970 (прототип) . (54)(57) П.ПОСКИИ ОБРАЗЕЦ ДЛЯ

МЕХАНИЧЕСКИХ ИСПЫТАНИИ МАТЕРИАЛОВ, состоящий из захватных частей и рабочей части, выполненной с симметричным уклоном, отличающийся тем, что, с целью повышения производительности испытаний, он выполнен с соот, ношением максимальной ширины рабочей части к минимальной ширине, равным отношению предела прочности материала образца к пределу пропорциональности.

574

Составитель Ю. Махов

Редактор Ю, Середа Техред О. Неце Koppemop О. Тигор

Заказ 4726/46 Тираж 873 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., щ. 4/5

Филйал ППП Патент", г. Ужгород, ул. Проектная, 4

t 1027

Изобретение относится к испытательной технике и может быть использовано для механических испытаний, в частности для определения коэффициентов аниэотропии пластической деформации материалов.

Известен плоский образец для меха нических испытаний, состоящий иэ захватных частей и рабочей части, выполненной с симметричным уклоном Г1 j. 1О

Недостатком такого образца является то, что нельзя получить на однснм образце полную картину зависимости маханических свойств от степени пластической деформации. 15

Цель изобретения — повышение производительности испытаний.

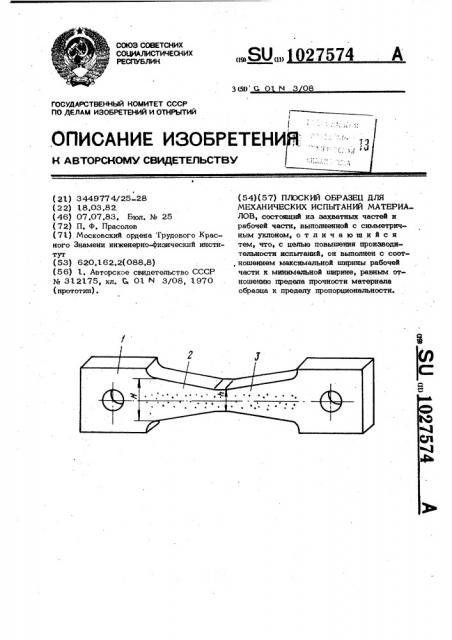

Указанная пель достигается тем, что плоский образец для механических испытаний материалов, состоящий из захват- gp ных частей и рабочей чести, выполненной . с симметричным уклоном, выполнен с соотношением максимальной ширины рабочей. части к минимальной ширине, равным отношению предела прочности материала 25 образца к пределу пропорциональности, На чертеже изображен предлагаемый образец.

Плоский образец для механических испытаний материалов состоит из захватных частей 1 и рабочей части 2, выполненной с симметричным уклоном, на которой нанесены метки 3 для измерения. Размеры ширины сечения рабочей части образца устанавливакл ся из равенстве

H и ц где Н вЂ” максимальная ширина сечения е Ь - минимальная ширина сечения; — предел пропорциональности маfl U, териала образца; — предел прочности материала обВ резца.

При испытании образец нагружают в разрывной машине до его разрушения.

При этом в рабочей чести образца возникают напряжения, величина которых плавно изменяется от 4 до

ПО. и соответствующие им ocréòo÷íûå деформации, величина которых плавно изменяется по длине образца от нуля до максимальных. Таким обрезом, путем измерения остаточных деформаций по,ширине и толщине в различных сечениях рабочей части образца, подвергнутого растяжению до разрушения, можно получить значения коэффициента анизотропии во всем диапазоне степеней пластической деформации при растяжении.

Особенно большие преимущества дает использование предлагаемого образца при динамических исцытаниях, когда технически сложно прекратить нагружение образца при достижении степеней деформации.
