Устройство для испытания образцов материалов на изгиб

Устройство для испытания образцов материалов на изгиб

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU„;,1027575

3(59 С 01 М 3/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3425084/25-28 (22) 14.04,82. (46) 07.07.83. Бюл. Ию 25 (72) Е. В. Лодус . (71) Всесоюзный ордена Трудового Красного Знамени - научно-исследовательский институт горной геомеханики и маркшейдерского дела (53) 620.174.25(088.8) (56) 1. Авторское свидетельство СССР

Иу 805112, кл, G 01 N 3/20> 1979 (прототип) . (54)(57) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ ОБРАЗЦОВ МАТЕРИАЛОВ НА ИЗГИБ, содержащее спиральную направляющую для размещения испытуемого образца, о тл. и ч а ю щ е е с я тем, что, с целью расширения технологических возможностей путем испытания цилиндрических образцов слоистых материалов на механическом прессе, направляющая выполнена в виде трубы, а устройство снабжено приспособлением для перемещения образца вдоль трубы, выполненным в виде последовательно установленных шаров, диаметр которых равен внутреннему диаметру трубы.

1027575

Составитель М. Матюшин

Редактор Ю. Середа Техред М.Коштура Корректор Г. Огар

Заказ 4726/46 Тираж. 873 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж 35, Раушская наб., д, 4/5

Филиал ППП "Патент, г. Ужгород, ул. Проектная, 4

Изобретение относится к исполнительной те хинке, а именно к устройствам для испытания образцов материалов на изгиб.

Известно устройство для испытания образцов материалов на изгиб, содержа- 5 щее спиральную направляющую для размецения испытуемого образца, Направляющая образована цилиндрическими обоймами,. между эквидистантными рабочими поверхностями которых имеется зазор (1 j. >0

Недостатком известного устройства является невозможность испытания в нем цилиндрических образцов слоистых материалов.

Hemü изобретения — расширение технологических воэможностей путем испытания цилиндрических образцов слоистых материалов на механическбм прессе.

Укаэанная цель достигается тем, что в устройстве для испытания образцов 20 материалов на изгиб, содержащем спиральную направляющую для размещения испытуемого образца, направляющая выполнена. в. виде трубы, а устройство снабжено приспособлением для перемещения образ- 25 ца вдоль трубы, выполненным в виде последовательно установленных шаров, диаметр которых равен внутреннему диаметру трубы.

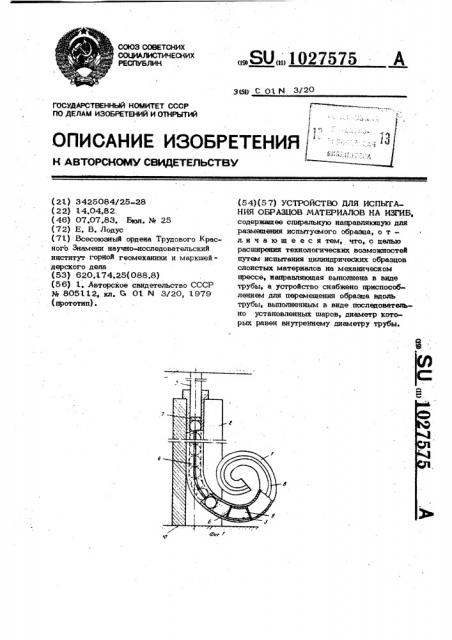

На фиг. 1 изображено предлагаемое устройство. на фиг,2- то же, вип сверху.

Устройство содержит спиральную направляющую, выполненную в виде трубы 1, раэмешенной на опоре 2. B трубе 1 установлены держатель 3, выполненный в ви35 де эластичной оболочки и предназначенный для размещения испытуемого цилиндрического образца, и приспособление для пере мещения последнего вдоль трубы 1, выполненное в виде последовательно установленных стальных шаров 4, диаметр которых равен внутреннему диаметру трубы 1.

Шары 4. взаимодействуют с держателем

3 образца с одной стороны и со штоком

5 с другой стороны при помощи соответствующих прокладок 6 и 7. На боковой поверхности трубы 1 выполнена прорезь ,8 для установки измерительных приспособлений (не показаны).

Устройство работает следующим образом.

Цилиндрический образец 9 из слоистого материала размещают в держателе 3, затем в трубе 1 устанавливают последовательно держатель 3, прокладку 6, стальные шары 4, прокладку 7 и шток 5.

После этого опору 2 с трубой 1 устанавливают на опорной плите 10 пресса, и при помощи плиты 11 нагружают шток 5.

Последний через прокладку 7, шары 4 и прокладку 6 перемещает держатель 3 с образцом 9 вдоль трубы 1. По мере. увеличения кривизны трубы 1 повышается изгибающая нагрузка на образце 9, Испытания проводят до разрушения последнего, после чего держатель 3 проталкивают до выхода последнего из трубы 1. После этого аналогичным образом проводят испытания следующего образца.

Выполнение спиральной направляющей в виде трубы с установленным в ней приспособлением для перемещения образца, выполненным в виде шаров, позволяет проводить испытания цилиндрических образцов из материалов с различной ориентировкой слоистости при постоянно повышающейся изгибающей нагрузке.
