Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

69) (И) зцл " 01 К 5/02!

ОПИСАНИЕ ИЗОБРЕТЕНИИ, К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 2586944/30-15 (22) 06.03.78 (46) 15.07.83. Бюл, V 26 (72) В.Н.Борисов, И.И.Чавдарова, В.E.Áîíäàðóê и С.Г.Залецкий (71) Всесоюзный научно-исследовательский конструкторско-технологический институт по машинам для комплексной механизации и автоматизации животноводческих ферм (53) 636.084.783(088.8) (56) 1. Авторское свидетельство СССР

И 299199, кл. A Ol К 1/00, 1970.

2. Авторское свидетельство СССР

N 382390, кл. A 01 К 5/00, 1972.(54) (57) УСТРОИСТВО1ДЛЯ КОРМЛЕНИЯ

МИВОТНЦХ, включающее бесконечный тяговый орган с приводом и прикрепленные к нему кормушки на колесах с ус" тановленными впереди предохранительными щитками, о т л и ч а ю щ е е с я тем, что, с целью повышения эксплуата" ционных качеств путем предотвращения травмирования животных, щитки выполнены из шарнирно закрепленных на вер" тикальных осях створок, свободные внешние концы которых присоединены к кормушкам, а внутренние закреплены на упомянутых осях и расположены под тупым углом в направлении движения тягового органа и кормушек, причем оси щитков жестко присоединены к тя- а говому органу.

1028

Фи .2

Составитель И. Кочубей

Редактор А.Долинич Техред И.Метелева Корректор А. Повх

»» T »»«е»

Заказ 4829/2 Тираж 21 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Изобретение относится к сельскохозяйственному производству и может быть использовано для механизации технологических процессов в его животно" водческой отрасли.

Известно устройство для кормления животных, имеющее замкнутый контур кормушек, снабженных тяговым. органом с механизмом привода 1 J, Известно устройство с установлен- 10 ными на колеса и прикрепленными к тяговому органу кормушками, в совокупности образующими замкнутый контур. .Впереди кормушек установлены предохранительные щитки, а сверху они эа" .крыты решетками 2") Однако эти устройства не исключают травмирование животных в процессе их кормления в движении. 20

Цель изобретения - повышение эксплуатационных качеств путем предотвращения травмирования животных.

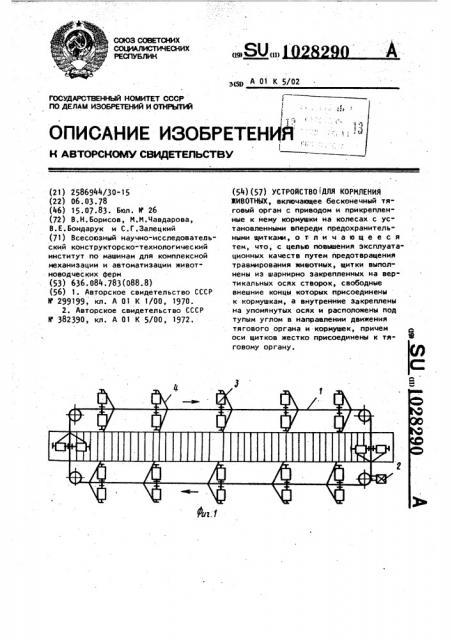

Цель. достигается тем, что в устройстве щитки выполнены из шарнирно за- 25 крепленных на вертикальных осях створок, свободные внешние концы которых присоединены к кормушкам, а внутренние закреплены на упомянутых осях и расположены подтупым угломв направле.30 нии движения тягового органа и кормушек, 290 2 причем вертикальные оси щитков жестко присоединены к тяговому органу, На фиг.1 показано устройство для кормления животных, в плане; на фиг.2взаимное расположение кормушек и тягового органа.

Устройство для кормления животных включает тяговый орган 1 с приводом

2, прикрепленные к нему кормушки 3 и установленные впереди последних предохранительные щитки. Кормушки 3 установлены на колесах 4 и крепятся к тяговому органу 1 попарно. Щитки выполнены из шарнирно закрепленных на вертикальных осях 5 щитков 6. Оси 5 жестко присоединены к тяговому органу 1.

Устройство используется следующим образом.

Совершая меДленное движение, кормушки 3 заполняются кормом иэ стационарного раздатчика и дальше живот" ные в движении поедают его, Животные. обычно следуют эа кормушками 3, а при остановке животных их побуждают к движению щитки 6 или же последние выталкивают животных за пределы опасной зоны. За счет того, что при взаимодействии с неподвижным животным кормушка может отклоняться, достигается предовращение травмирования животных.
