Реферат



. КАТЕТЕР, вьшолненный в виде эластичной трубки с раздувным баллоном и выходным отверстием на рабочем конце, отличающийся тем, что, с целью снижения, травматичности при проведении сосудистой дилятации, он снабжен установленным в трубке мандреном с головкой в виде усеченного конуса, при этом полость баллона сообщается с просветом трубки, а выходное отверстие выполнено на торце рабочего конца

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУЬЛИН

3(59 А 61 М 25 00 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3246219/2813 (22) 10,02.81 (46) 1 5.07.83. Бюл. 9 26 (72) Ю.Т. Цуканов (71) Омский ордена Трудового Красного Знамени государственный медицинский институт им. М.И. Калинина (53) 615.47 (088.8) (56) 1 . Франклин . Каталог Великобритании, 19 68, с . 38, ÄÄSUÄÄ 1028339 А (54) (57) КАТЕТЕР, выполненный в виде эластичной трубки с раздувным баллоном и выходным отверстием на рабочем конце, отличающийся тем, что, с целью снижения травматичности при проведении сосудистой дилятации, он снабжен установленным в трубке мандреном с головкой в виде усеченного конуса, при этом полость баллона сообщается с просветом трубки, а выходное отверстие выполнено на торце рабочего конца.

1О2ЕЗ 9

Составитель A. Михальцов

Редактор Л. Веселовская Техред О.Неце Корректор А. Ильин

Заказ 4839/5

Тираж 713 Подписное

ВНИИПИ Государственного комитента СССР по делам изобретений к открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5,филиал ППП "Патент, r. Ужгород, ул. Проектная, 4 ( б

Изобретение относится к медицине, и может быть использовано при лечении заболеваний сосудов, а именно при

f эндоваскулярном расширении суженных участков сосудов.

Известен катетер, выполненный в 5 виде эластичной трубки с раздувным баллоном и выходным отверстием на рабочем конце 1 J.

Недостатком известного катетера является значительная травматизация 10 при дилятации сосудов.

Цель изобретения снижение травматизации при проведении сосудистой дилятации.

Поставленная цель достигается тем, что катетер, выполненный в виде эластичной трубки с раздувным баллоном и выходным отверстием на рабочем конце, снабжен установленным в трубке мандреном с головкой.в виде усеченного конуса, при этом полость

20 баллона сообщается с просв.етом трубки, а выходное отверстие выполнено в торце рабочего конца..

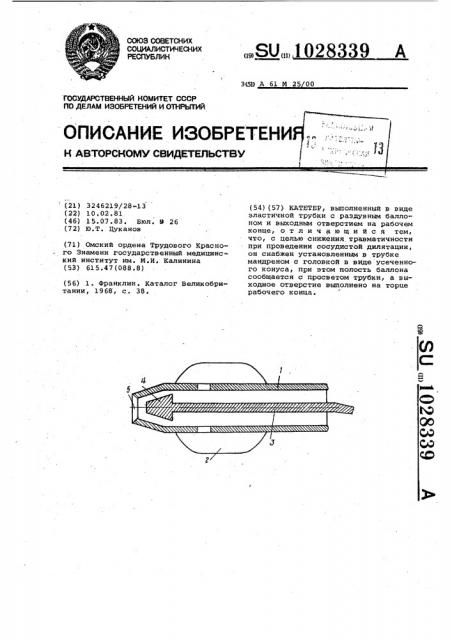

На чертеже изображен катетер, об— щий вид.

Катетер представляет собой однопросветную трубку 1 с расположенным на конце баллоном 2, В просвете ка» тетера размещен гибкий мандрен 3 с головкой в виде усеченного конуса

4, герметично перекрывающий отверстие 5.

Катетер используют следующим образом, Иглой пунктируют соответственно Ç5 артерию или вену в нужном месте. В просвет сосуда по игле проводят проводник по способу Сельдингера. Иглу извлекают, а по проводнику проводят катетер. Под контролем рентгеновского. изображения рабочий конец катете, ра подводят к месту обнаруженного сужения. Проводник удаляют и введением рентгеноконтрастного вещества выполняют ангиографию пораженного участка с целью уточнения степени и протяженности сужения, Проводят рабочий конец в место стеноза. B просвет катетера вводят гибкий мандрен с головкой до окклюзии торцового отверстия. шприцем под давлением заполняют баллончик и расширяют суженный участок сосуда. После акта расширения мандрен подтягивают такр что открывается торцовое отверстие, и через этот же катетер выполняют контрольную ангиографию и измеряют давление выше и ниже стеноза. При наличии градиента давления и ангиографических признаков стеноза вновь окклюзируют торцовое отверстие мандреном и повторяют дилятацию. При удовлетворительных результатах катетер извлекают, кровотечение останав- . ливают прижатием.

Инструмент может быть использован для зндоваскулярной дилятации стено- зов магистральных артерий и вен конечностей и внутренних органов диаметром до 2,5 мм, например, почечных, подколенных, коронарных и др., что имеет большое значение при лечении облитерирующих заболеваний артерий и вен, так как исключает хирургическое вмешательство.

Использование инструмента позволяет упростить лечебно-диагностическую процедуру эндоваскулярной хирургии, сделать ее менее травматичной.
