Способ получения трубчатого трикотажа плюшевого переплетения на плоскофанговой машине

Способ получения трубчатого трикотажа плюшевого переплетения на плоскофанговой машине

Иллюстрации

Показать все

Реферат



СПОСОБ ПОЛУЧЕНИЯ ТРУБЧАТОГО/ ТРИКОТАЖА ПЛЮШЕВОГО ПЕРЕПЛЕТЕНИЯ НА/ Ш1ОСКОФАНГОВОЙ МАШИНЕ, рри котором / после включения машины fi работу на язычковые иглы прокладывают Грунтовую и плкхиевую нити и на из игольниц поочередно вяжут из них i платирова1 ный грунт одинарным пере-, плетением, а из плюшевой нити формируют плюшевые протяжки, о т л и -и чающийся тем, что,..с целью его упрощения, перед прокладыванием нитей на иглы одной яа игольниц старые 1петли грунта на иглах другой игольницы выводят крючков на стержни, далее посредством этих старых петель прессуют иглы и поднимают их с закрытыми язычками а заключение, а прокладывание нитей осуществляют после прессования игл, 11Е)ичём на запрессованные иглы прокладывают только плкяиевую нить, а плюшевые протяжки формируют после обра-, зования. грунтовых петель из обеих 9 нитей, после чего последовательно опускают запрессованные иглы и сбра сывают с них плюшевые протяжки, а { старые петли при сбросе плюшевых протяжек удерживают на запрессованных иглазг.

(1Ю (И) СОЮЗ СОВЕТСКИХ

6,ИЦ

РЕСПУБЛИК

3(Я) 0 04 В .1/02 0 04 В 7/12 I

ГОСУДАРСТВЕННЫЙ КОМИТЕТ ССОР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

»Ф»».,н»

В у 4 Л» ":

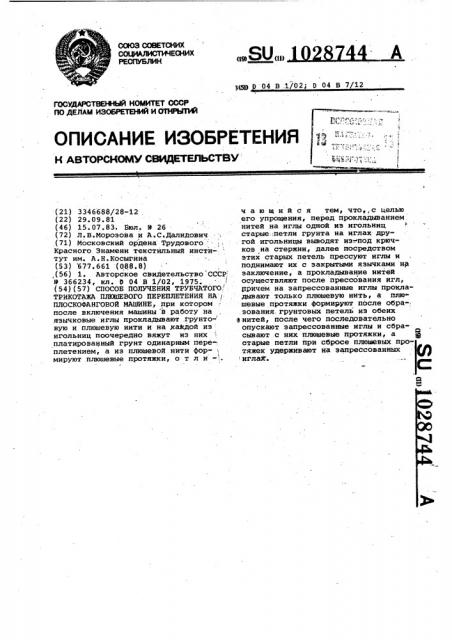

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

7ф

1 1

1 фУ

3 ааЕУЮ (» р„уе, К ABTOPCHOt4Y СВИДЕТЕЛЬСТВ,Ф (21) 3346688/28-12 (22) 29.09.81 (46) 15.07.83. Бюл. В 26 (72) Л.В.Морозова и А.С.Далидович (71) Московский ордена Трудового

Красного Знамени текстильный институт им. A.Н.Косыгина (53) 677.661 (088.8) ,(56) 1. Авторское свидетельство СССР

9 366234, кл. Ь 04 В 1/02, 1975. (54)(57) СПОСОБ ПОЛУЧЕНИЯ ТРУБЧАТОГО, ТРИКОТАЖА ПЛЮШЕВОГО ПЕРЕПЛЕТЕНИЯ HA (ПЛОСКОЭАНГОВОЙ МАШИНЕ, при котором . после включения машины в работу на яэычковые иглы прокладывают грунто- вую и плюшевую нити и на каждой из игольниц поочередно вяжут иэ них платированный грунт одинарным пере плетением, а из плюшевой нити фор« мируют плюшевые протяжки, о т л и - :. ч а ю шийся тем, что, с целью его упрощения, перед прокладыванием нитей на иглы одной из игольниц старые..петли грунта на иглах другой игольницы выводят из под крючков на стержни, далее посредством этих старых петель прессуют иглы и поднимают их с закрытыми язычками на заключение, а прокладывание нитей осуществляют после прессования игл, рричем на запрессованные иглы прокладывают только плюшевую нить, а плю" шевые протяжки формируют после образования.грунтовых петель из обеих е нитей, после чего последовательно опускают запрессованные иглы и сбра сывают с них плюшевые протяжки, а Е старые петли при сбросе плюшевых протяжек удерживают на запрессованных

:иглами;

1028/44.2

Изобретение относится к технологии трикотажного производства, а в частности к способам получения трубчатого трикотажа плюшевого переплетения на плоскофанговой машине.

Известен способ получения трубчатого трикотажа плюшевого переплетения на плоскофанговой машине, заключающийся в том, что при каждом ходе замковой каретки на иглы одной из игольниц поочередно прокладывают отдельными нитеводителями две нити: плюшевую — ближе к крючку и грунтовую — дальше от крючка, а размещенными между иглами подвижными штифтами иэгибают проложенную на иглы 35 плюшевую нить. После формирования ряда петель, в крайних положениях каретки,.штифты одновременно перемещают в вертикальной плоскости и сдвигают вдоль фронта игл на половину 20 игольного шага 1 .

Однако осуществить данный способ можно только на машинах, снабженных .специальной штифтовой гребенкой, что усложняет способ в целом. 25

Цель изобретения - упрощение способа.

Поотавленная цель достигается тем, что согласно способу получения трубчатого трикотажа плюшевого . переплетения на плоскофанговой маши не, при котором после включения маши- ны в работу на язычковые иглы прокладывают грунтовую и плюшевую нити и на каждой иэ игольниц поочередно вяжут из них платированный 1.рунт одинарным переплетением, а из плюшевой нити формируют плюшевые протяж- ки, перед прокладыванием нитей иа иглы одной иэ игольниц старые петли грунта на иглах другой игольницы вы- 40 водят иэ под крючков на стержни, далее посредством этих старых петель, прессуют иглы и поднимают их с закрытыми язычками на заключение, а прокладывание нитей осуществляют после прессования игл, причем на запрес"сованные иглы прокладывают только плюшевую нить, а плюшевые протяжки формируют после образования грунтовых петель иэ обеих нитей путем пос- ледовательного опускания запрессованных игл и сброса с них плюшевых протяжек, при этом старые петли при сбросе плюшевых протяжек удерживают на запрессованных иглах.

На чертеже изображен процесс петлеобразования при вязании трубчатого трикотажа плюшевого переплетения на плоскофанговом автомате IIA-1 с платинами.

Способ вязания заключается в том, что иглы задней игольницы 1 поднимаются на заключение, старые петли сходят на их стержни, затем иглы 1 опускаются до момента закрытия язычка и приподнимаются вверх для того, чтобы плюшевая нить 2 продолжилась на закрытые язычки игл 1 этой игольницы и под крючки игл передней игольницы 3. Грунтовая нить 4 прокладывается дальше от крючка, чем плюшевая нить 2 на иглы 3 передней игольницы и за спинками игл 1 задней игольницы.

Затем иглы 3 передней игольницы провяэывают петли грунта из двух нитей — грунтовой 4 и плюшевой 2, причем грунтовая нить 4 кулируется на платинах 5, а плюшевая нить 2 на иглах 1 задней игольницы с закрытыми язычками. После формирования петель на иглах 3 передней игольницы, иглы 1 задней игольницы последовательно отводятся и сбрасывают плюшевые протяжки, при этом старые петли грунта остаются на иглах 1.

При обратном ходе каретки грунтовая 4 и плюшевая 2 нити прокладываются на иглы 1 задней игольницы, а иглы 3 передней игольницы поднимаются с закрытыми язычками и служат для формирования плюшевых протяжек.

Предлагаемое изобретение может быть использовано для вязания цельновязаных трикотажных иэделий, например,,варежек,. перчаток, шапочек на плоскофанговых автоматах типа

ПА-1.

1028744

Составитель В.Джермакян

Редактор H.Âoëîâèê ТехредМ.Гергель Корректор А. Ильин

Заказ 4903/25 Тираж 424 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул . Проектная, 4
