Реферат



УСГРОЙСТЮ ДЛЯ СБОРА НЕФТИ С ПОВЕРХНОСТИ вода в ТРУДНОДОСТУПНЫХ, МЕСТАХ, включающее нефтесборщик с прикрепленными к носовой его части крыльями, к которым посредством трособлочной системы.прикреплен с возможностью продольного перемещения плавучий рабочий орган, о т л ичающееся тем, что, с целью повышения эффективности сбора нефти с труднодоступных участков, снижения трудозатрат и уменьшения рабочего цикла в процессе эксплуатации, рабочий орган выполнен в плане в виде кармана, открытого в сторону нефтесборщика, образованного двумя направлякнцими стенками, связаннЕлми между собой торцовой стенкой и размещенным сверху элементом жесткости.

„.SU„„, 2 77 А

СОЮЗ СОВЕТСКИХ

СОБОЮ

РЕСПУБЛИК

3(5п Е -02 В 15/04 В 63 В 35 32

Г

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСНОМУ СВИДЕТИЙЬСТВМ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 2924898/29-15 (22) 16.09. 80 (46 ) 15. 07.83. Бюл. 9 26 (72 ) P. Н. Караев, Ю. A. Бабаев, Д.С.Джавадов и К.А.Хачемизов (71) Научно-исследовательский и проектный институт "Гипроморнефтегаз" (53 ) 626.143(088. 8) (56) 1. Авторское свидетельство СССР

М 380527, кл. Е 02 В 15/04, 1970.

2. Авторское свидетельство СССР

9 600240, кл. E 02 В 15/04, 1975. (54) (57) УСТРОЙСТВО ДЛЯ СБОРА НЕФТИ

С ПОВЕРХНОСТИ ВОДЫ В ТРУДНОДОСТУПНЫХ

МЕСТАХ, включающее нефтесборщик с прикрепленными к носовой его части крыльями, к которым посредством трособлочной системы,прикреплен с возможностью продольного перемещения плавучий рабочий орган, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности сбора нефти. с труднодоступных участков, снижения трудозатрат и уменьшения рабочего цикла в процессе эксплуатации, рабочий орган выполнен в плане в виде кармана, открытого в сторону нефтесборщпка, образованного двумя ,направляющими стенками, связанными между собой торцовой стенкой и размещенным сверху элементом жесткости. е

1028771

Изобретение относится к гидротехнике, в частности к устройствам для сбора нефтепродуктов с поверхности моря, и может быть использоваНо для сбора нефти непосредственно у берега и в труднодоступных участках портов и гаваней.

Известно устройство для сбора нефти с поверхности воды, включающее нефтемусоросборщик, к носовой части которого прикреплены расположенные перед ним крылья. В состав устройства входит также самоходный поплавок, дистанционно управляемый с судна и установлениий на удаленном от судна конце крыльев 1.1).

Однако данное устройство не может быть применено непосредственно у берега и в труднодоступных участках водоема.

Известно также устройстВо для сбора нефти с поверхности воды в труднодоступных местах, включающее нефтесборник с прикрепленными к носовой его части крыльями, к которым посредством трособлочной системы прикреплен с возможностью продольного перемещения плавучий рабочий орган 1.2).

Недостатком этого устройства является сложность конструкции. Ра- бочий орган выполнен в виде решетКи и не позволяет собрать подведенную к нефтеприемному устройству нефть иначе как после притопления рабочего органа на глубину 300-400 мм.

Чтобы решить задачу притопления рабочего органа в нужное время, устрой:ство дополнительно снабжено источни ком сжатого воздуха, от которого воздух закачивается в поплавковые эле:менты рабочего органа перед опускани ем его на поверхность воды. Когда нужно притопить рабочий орган, воздух из поплавковых элементов откачи вается. Закачивание и откачивание воздуха из поплавковых элементов происходит в каждом рабочем цикле ,:захватывания нефти рабочим органом, :подведения нефти к нефтеприемному устройству и оставление нефти на

-поверхности воды путем притапливания рабочего органа для сбора нефти нефтеприемным устройством. Таким образом, происходят неоправданные затраты труда и времени на закачивание ,воздуха в поплавковые элементы рабочего органа и откачивание воздуха из них при необходимости притопить рабочий орган и освободить нефть, подведенную к нефтеприемному устройству.

Целью изобретения является повышение эффективности сбора нефти с труднодоступных участков, .снижение трудо. затрат и уменьшение рабочего цикла в процессе эксплуатации.

Поставленная цель достигается тем, что рабочий орган выполнен в плане в виде кармана, открытого в сторону нефтесборщика,, образованного двумя направляющими стенками, свяI)

10 занными между собой торцовой стенкой

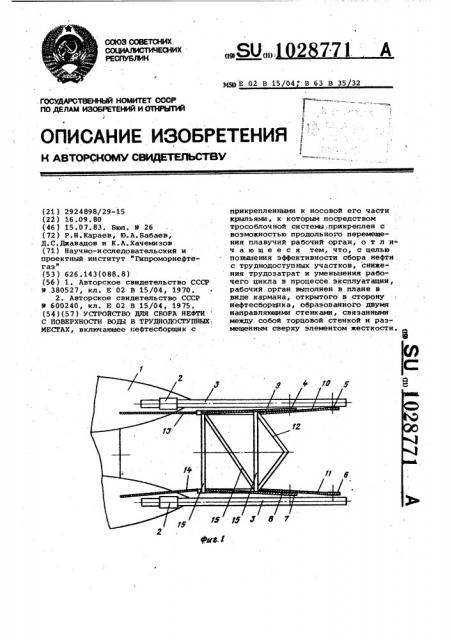

1$ и размещенным сверху элементом жесткости, На фиг. 1 изображено устройство, общий вид, на фиг. 2 — разрез A-A на фиг. 1.

Устройство включает нефтесбор.щик 1, в носовой части которого в опорах 2 закреплены крылья 3.

На крыльях установлены ролики

4-;7, через которое проходят тросы

7-11.

К крыльям посредством трособлоч25 ной системы прикреплен рабочий орган (" карман" ) 12 из поплавковых элементов; выполненных например надувными из эластичного материала.

К "карману" присоединены тросы 13 и 14 и он снабжен сверху элементами жесткости 15.

Устройство работает следующим образом.

Нефтесборщик 1 максимально приб30

35 лижается к недоступным участкам, где имеется скопление нефти и мусора на поверхности воды. Крылья

3 выдвигаются за носовую часть и кре чятся в опорах 2. Рабочий Ор гай12 из поплавковых элементов опускается на нефть, плавающую на поверхности воды. Подтягиванием тросов 13 и 14 рабочий орган 12 подводится к носовой части нефтесборщика 1, где нефтеприемное устройство нефтемусоросборщика 1 вйтягивает слой води с нефтью из рабочего органа (" кармана" ) 12.

gp Применение предложенного устройства повышает эффективность сбора нефти непосредственно у берега и в труднодоступных участках портов и гаваней и способствует лучшему очищению водоемов с меньшими, по сравнению с

:прототипом, затратами.
