Устройство для спуска потайных обсадных колонн

Устройство для спуска потайных обсадных колонн

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ СПУСКА ПОТАЙНЫХ ОБСАдаЭзК КОЛОНН, включающее грузонесущую муфту, внутреннкао втулку со стодором нщдцель и узел соединения с фиксатором соединительного элемента, о т л и ч а ю щ е е с я тем, что, xj целью цовышения надежности подвески и разъединения потайной обсадной колонны, узел соединения выполнен в виде цангового зацепа, стопор - в виде, блбкирующего.кольца, жестко соединенного с внутренней втулкой, а фиксатор вьшолнен р упоре для взаимо- . действия с блокирующим кольцсял. г

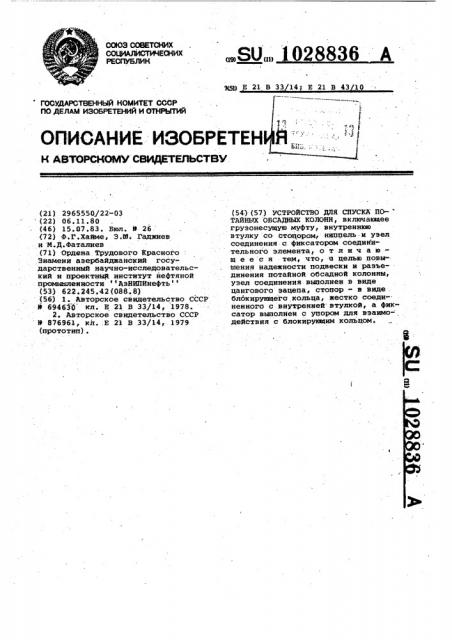

СОЮЗ СОВЕТСКИХ всссв с

РЕСПУБЛИК ае) и»

ОПИСАНИЕ ИЗОБРЕТЕН к свтвтснаст свидвтствствт

ГОСУДАРСТВЕННЫЙ .КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 2965550/22-03 (22) 06.11.80 (46) 15.07.83. Бюл. Р- 26 (7 2) Ф.Г. Хайме, 3 Лп.— Гаджиев и И.Д.Фаталиев (7l) Ордена йрудового Красного

Знамени азербайджанский государственный научно-исследовательский и проектный институт нефтяной цромьааленности АзИИПИнефть (53) 622. 245. 4 2 (088.. 8) (56) 1. Авторское свидетельство СССР

9 694630 кл. Е 21 В 33/14, 1978.

2, Авторское свидетельство СССР 9 876961, кл.:Е 21 В 33/14,. 1979 (прототип) . к5» Е 21 В 33 14; Е 21 В 43 .10 (54) (57) УСТРОЙСТВО ДЛЯ СПУСКА ПО

ТАЙНЫХ ОБСАДНЫХ КОЛОНН, включающее грузонесущую муфту, внутреннюю втулку со стоцором ниппель и узел соединения с фиксатором соединительного элемента, о т л и ч а ющ е е е я тем, что, и целью повышения надежности подвески и разъединения потайной обсадной колонны, узел соединения выполнен в виде цангового зацепа, стопор в виде . блокирующего кольца, жестко соеди-ненного с внутренней втулкой, а фиксатор выполнен с упором для взаимо-, действия с блокйрующнм кольцом.

1028836

Благодаря наличию в устройстве верхнего цангового зацепа 10 с поршневым предохранителем 11, освобождающим его в нужный момент и одновременно открывающим в ереводнике

7 промывочные отверстия, можно передать вес потайной обсадной колонны на предыдущую обсадную колонну, распределить вес потайной обсадной

Изобретение относится к технике бурения нефтяных и газовых скважин, а именно к безрезьбовым разъедини» телям, применяемым при спуске и установке потайных обсадных колонн.

Известно устройство для подвески потайной обсадной колонны, включающее груэонесущую муфту, ниппель и узел соединения (1), Недостатком этого устройства является невозможность производить fQ подвеску потайной колонны на цементном камне или комбинированным способом.

Наиболее близким к предлагаемому является устройство для спуска 35 потайных обсадных колонн, включающее грузонесущую муфту, внутреннюю втулку со стопором, ниппель и узел соединения с фиксатором (21.

Однако устройство характеризуется сложностью стопорного узла и низкой надежностью узла соединения с фиксатором.

Цель изобретения — повышение надежности подвески и разъединения

25 потайной обсадной колонны.

Указанная цель достигается тем, что в устройстве для спуска потайных обсадным колонн, включающем грузонесущую муфту, внутреннюю втулку GD стопором, ниппель и узел соединения с фиксатором соединительного элемента, узел соединения выполнен в виде цангового зацепа, стопор — в виде блокирующего кольца, жестко соединенного с внутренней втулкой, а фиксатор З5 выполнен с упором для взаимодействия с блокирующим кольцом.

На чертеже изображен разъединитель для потайных обсадных колонн, разрез. 4

Устройство состоит из грузонесущей муфты 1, нижнего цангового зацепа 2 с двумя шпонками 3, ниппеля 4, муфты 5, корпуса 6, переводника 7 с двумя срезными штиФтами.8 и ограничителем 9, верхнего цангового зацепа 10 с поршневым предохранителем 11, упорной втулки 12, внутренней втулки 13 с блокирующим кольцом 14 и фиксатором 15 с упором 16.

Устройство работает следующим образом.

Б нижней, части потайной обсадной колонны, на расчетной высоте, устанавливают серезное сигнальное коль цо, а к верхнему концу Потайной обсадной колонны привинчивают патрубок с установленной в нем нижней секцией составной цементировочной пробки. К верхнему концу патруб60 ка привинчивают предлагаемое устройство, и на бурильных трубах, привинченных к переводнику 7, спускают потайную обсадную каланну до проектной глубины. 65

В бурильные трубы эакачивают цементный раствор, а за .ним пускают верхнюю разделительную пробку, которая, пройдя бурильную колонну и упорную втулку 12, закрывает отверстие в нижней секции цементировочной пробки и вместе с ней идет до сигнального кольца, срезает его и движется вниз до кольца Стоп .

При разрушении крепления сигнального кольца создается импульс дав ления, который служит сигналом для пуска в бурильные трубы следующей пробки (нЕсколько большего диаметра), которая, дойдя до упорной втулки 12, срезает штифты 8 и перемещает блокирующее кольцо 14 до упора 16 фиксатора 15. При этом открываются промывочные отверстия в переводнике

7, и промывочная жидкость устремляется в полость под поршневым предохранителем 11, который сдвигается до ограничителя 9. Промывочная жидкость начинает промывать прост-, ранство за бурильными трубами, а верхний цанговый зацеп 10 освобожцается .и упирается перьями в стенк1 обсадной трубы, Потайную обсадную колонну осторожно опускают до попадания верхнего цангового зацепа

10 в промежуток в стыке предыдущей обсадной колонны. Руководствуясь показаниями индикатора веса, вес— потайной обсадной колонны распределяют между предыдущей обсадной колонной и бурильными трубами. По окончании промывки цемента, попавшего за бурильные трубы,.скважину оставляют на ОЗЦ °

После ОЗЦ при снятии с бурильных труб веса потайной обсадной колонны (по показаниям индикатора веса} бурильные трубы разгружают на

2 - 3 деления. В это время нижний цанговый зацеп 2 перемещается вниз до блокирующего кольца 14 и перья зацепа 2, сжимаясь, входят в фиксатор 15 и остаются в собранном положении, тем самым освобождая потайную обсадную колонну от бурильной. Бурильные же трубы вместе с предлагаемым устройством (переводником 7, поршневым предохранителем 11, упорной втулкой 1 2, внутренней втулкой 13 с блокирующим кольцом 14, нижним цанговым зацепом 2 и фиксатором 15) извлекаются на дневную поверхность.

1028836 колонны между предыдущей обсадной колонной и подвеской на цементном камне и, наконец, осуществить подвеску потайной обсадной колонны только на цементном камне.

Нижний цанговый зацеп позволяет легко осуществить процесс отсоединения потайной колонны от бурильных. труб, благодаря чему снижаются затраты времени и средств на этот процесс.

Универсальность предлагаемого устройства обеспечивает надежную подвеску потайной обсадной колонны любого веса. Кроме того, после под-. вески потайной обсадной колонны, верхний цанговый зацеп служит хоро шей воронкой, не создающей устула, что создает благоприятные условия для спуска инструмента в скважину.

Наличие шпонок на нижнем цанговом.зацепе, входящих в шпоночные . канавки муфты, позволяет производить вращение потайной обсадной колонныг в процессе спуска (в случае необходимости).

Экономическая эффективность от

10 внедрения изобретения обеспечивается за счет средств, затрачиваемых на ликвидацию аварий, происходящих вследствие несовершенства применяемых конструкций разъединителей и от 5 сутствия надежно работающих устройств для подвески тяжелых обсадных колонн °
